Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts) Bildtafel (Figure) 33 A usgabe (Edition) 11-03 Keramiksubstratzentrierung Ceramic substrate centering unit 33 1 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 32
Ausgabe (Edition) 11-03
Stamm Nr.
Master Code
Bezeichnung / Designation
Stck.
Qty.
Pos.-Nr.
Pos. No.
Seiten-Nr.
Page No.
A
rtikel-Nr.
Item No.
FS
FS
Halterung für Flächenmagazine / Mount for tray magazines
Order
21
00316616-01
1
32-2
NIEDERHALTER
HOLD-DOWN DEVICE
22
00316617-01
1
32-2
NIEDERHALTER
HOLD-DOWN DEVICE
23
00116433-01
1
32-2
FLAECHENMAGAZIN SIPLACE F4/F5 HM, KLEIN
TRAY SIPLACE 80F/F4/F5, SMALL
24
00316593-01
3
32-2
EMAGNET
MAGNET
32 4 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 33
A
usgabe (Edition) 11-03

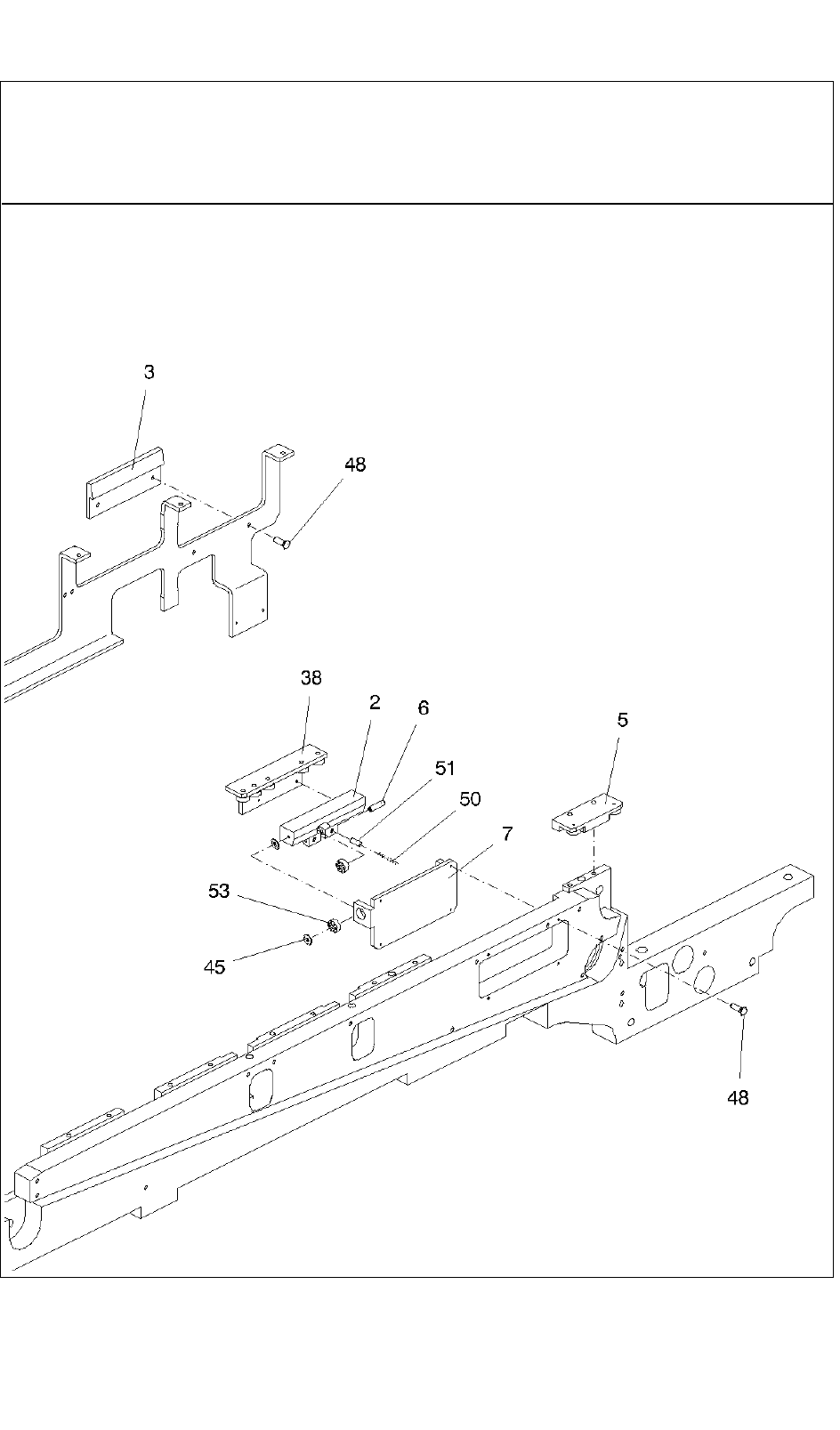

Keramiksubstratzentrierung
Ceramic substrate centering unit
33 1 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 33
Ausgabe (Edition) 11-03
Keramiksubstratzentrierung
Ceramic substrate centering unit
33 2 -
