マイクロスプレーバルブ 787MS-SSシリーズ
2
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
取付
注：スプレーの塗布範囲は、スプレーバルブのノズルとワーク表面の距離によって決まります。この距離決定には、裏表紙の表
を参照してください。
バルブの取付の前に、接続するタンクやバ
ルブコントローラーの取扱説明書をよく読
み、スプレーシステム全ての構成機械の取
扱方法をよく理解してください。
1.
駆動エアーと霧化エアー用チュ
ーブ をデュアルソレノイド 経 由 で
ValveMateTM8040に接続しま
す。ValveMate8040は、バルブの開放時
間（ 白 チ ュ ー ブ ）と ノ ズ ル エ ア ー（ 黒 チ ュ ー
ブ ）を 制 御 し ま す 。
2.
エアーチューブのの白いオスクイックコネ
クターと、液剤加圧エアー用レギュレータ
ーの白いメスクイックコネクターに接続し
ます。
3.
液剤供給口継手に、シリンジを取りつけま
す。低粘度の液剤の場合は、液剤供給口継
手にシリンジを取り付けてから、液剤を充
填してください。注：シリンジの2/3以上は、
液剤を充填しないでください。
4.
シリンジにアダプターを取り付け、中継カ
プ ラ ー を 使 っ て 、エ ア ー チ ュ ー ブ に 取 り 付
けます。
5.ValveMateコントローラーのモードボタン
を押して、コントローラーを”PURGE” モ
ードにしてください。ノズルエアーをかけずに、
と を 独 立 し て 選 べ る の は 、パ ー ジ モ ー ド 。
6.
787MS-SSバルブのストローク調整ノブ
を使用し、1秒間に流量を1あるいは、2滴
に設定します。コントローラーをオーバーラ
イドモードにし、流量を確認します。バルブ
のストローク調 整は、コントローラーの電
源を切っているときに行ってください 。
7.
ノズルエアー圧を10psi（0.07MPa）に設
定し、コントローラーを駆動してください。
バルブは、吐出を始めます。流量調整をする
ときには、ストローク調整ノブ、シリンジの
液剤の圧力のいずれか、あるいは両方で調
整します。ノズルエアーの圧力を変更する
場合には、ノズルエアー圧レギュレーター
を使用します。ノズルエアー圧を高めること
に よ り 、ス プ レ ー の 精 度 を 増 し ま す 。
注：液剤加圧用エアー圧レギュレーター/
ゲ ー ジ は 、含 ま れ て お り ま せ ん 。別 途 ご 注 文
ください 。
7020584 0-0.7 MPa （0-100 psi）液
剤加圧用エアー圧レギュレーター
8020585 0-0.1 MPa （0-15 psi）液
剤加圧用エアー圧レギュレーター
SPRAY VALVE CONTROLLER
8040
7
4
6
1
2
5
黒チューブ
白チューブ
3
6
7
注：液剤加圧用エアー圧レギュレーター/ゲージ
は 、含 ま れ て お り ま せ ん 。別 途 ご 注 文 く だ さ い 。
7020584 0-0.7 MPa （0-100 psi）シリンジ
用エアー圧レギュレーター
8020585 0-0.1 MPa （0-15 psi）シリンジ用
エアー 圧レギュレーター
マイクロスプレーバルブ 787MS-SSシリーズ
3
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
図1
70psi（0.48MPa）
のエアー 圧をかける
こ と に よ り 、デ ィ ス ペ
ン シ ン グノ ズ ル 内 面
に接していたピスト
ン・ニ ー ド ル を 持 ち
上 げ 、ノ ズ ル か ら 液
剤の吐出ができるよ
うにします。
図2 同時に、ディス
ペ ン シ ン グノ ズ ル の
周 囲 か ら 、ノ ズ ル エ
ア ー を 出 し ま す 。ノ ズ
ル エ ア ー に よ り 、デ ィ
ス ペ ン シ ン グノ ズ ル
の 周 辺 を 減 圧 し 、液
体を霧 化 することで
微 小 な マイクロスプ
レーを実 現します。
スプレーされる液剤の量は、バルブの開放時間、シリンジの
液剤圧力、ニードルのストロークによって制御されます。塗布
範囲は、使用されるノズル、およびノズルとワークの距離によ
り決 定されます。
ノズルを取り外した時 、ニードルとノズルアダプター内のスト
ッパーにより、ノズル交換時の液剤の流れは止められます。
図3ノズルの交換
1. 保持ナットを反時計回りに
回 し て 緩 め 、ナ ッ ト と エ ア ー
キャップ を 取 り 外 します。
2. ノズルがノズルアダプター
に取り付けられている場合
は 、取 り 外 し ま す 。
3. ノズルを再度取り付け、ノ
ズルアダプターに合わせて
再度取り付けます。
4. エア ー キャップ を 取り付 け 、
保 持 ナットを 締 めます。
スプレーサイズの主な調整要素は、バルブの開放時間です。
図1
図2
バルブの動作原理
キャリブレーション
787MS-SSのストローク調整は、0の位置で調整され、
工場から出荷されています。ノズルを取り替える場合、ス
トロークコントロールを再度調整する必要があります。
再調整をする方法は下記の通りです。
1. 現在のストローク設定の数値を記録します。
2. 調整ノブ（内側）を反時計回りに、1回転させます。
3. 新しいノズルを取り付け、保持ナットが完全にしまっ
ていることを確 認します。
4. ストローク調整ノブ（外側）を0位置で止まるところま
で時 計 回りに回します。
5. キャリブレーション調整ノブを、時計回りに止まるま
で回します。これにより、ストローク調整は、0に調整
されます。
6. ストロークを1.で記録したポジションまで再設定し
ます。
ストローク目盛リングを再設定、あるいは、0にリセットす
る必要がある場合は、下記の手順に従ってください。
1. ノズルが取り付けられている場合は、取り外します。
2. 小さいノブを反時計回りに、1回りさせます。
3. 大きなノブを時計回りに、止まるまで回します。
も し 、目 盛 の 0 が イ ン デ ッ ク ス マ ー ク と ず れ る 場 合 に は 、下
記の手順に従って調整してください。
1. 目盛リングに付けられている小さい固定ネジを緩め
てください 。
2. 目盛リング をシリンダー ボディー の 0 位 置 に合うまで
回 転させます。
3. 小さい固定ネジを締め、目盛リングの位置を固定し
ます。
4. ノズルを取り付け、調整手順3-5を行ってください。
ラウンド エ ア ー キャップ
図3
ファン エ ア ー キ ャップ
32
4
41
マイクロスプレーバルブ 787MS-SSシリーズ
Nordson EFDは、世界40ヶ国に販売・サ
ービス拠点を持っています。詳細は、
www.nordsonefd.com/jpをご覧ください 。
ノードソン株式会社 EFDビジネスグループ
〒140-0012
東京都品川区勝島1-5-21 東神ビル8F
+81-03-5762-2760; japan@nordsonefd.com
Global
East Providence, RI USA
+1-401-431-7000; info@nordsonefd.com
©2016 Nordson Corporation 7012743 v050816
仕様
787MS-SS
サ イ ズ： 131.6 mm(長さ)x 26.9 mm(直径)
重 量： 336 g
接 液 ボ ディ ー： SUS303
シリンダーボディー： SUS303
ピ ス ト ン： SUS303
ニ ー ド ル： SUS303
液剤供給口ネジ： 1/8NPTメス
エ ア ー キ ャッ プ： SUS303
フ リ ー フ ロ ー オ リ フィ ス：
33GA（0.10 mm）
～23GA（0.33 mm）
ニ ー ド ル パ ッ キ ン： フッ素樹脂
取 付： ネジ穴1/4-28 UNF
最大圧力： 0.69 MPa （100 psi）
最高動作温度： 102℃（215°F）
サ イ ク ル レ ー ト： 400回/分
注：全てのステンレスパーツは不動態処理済みで
す。

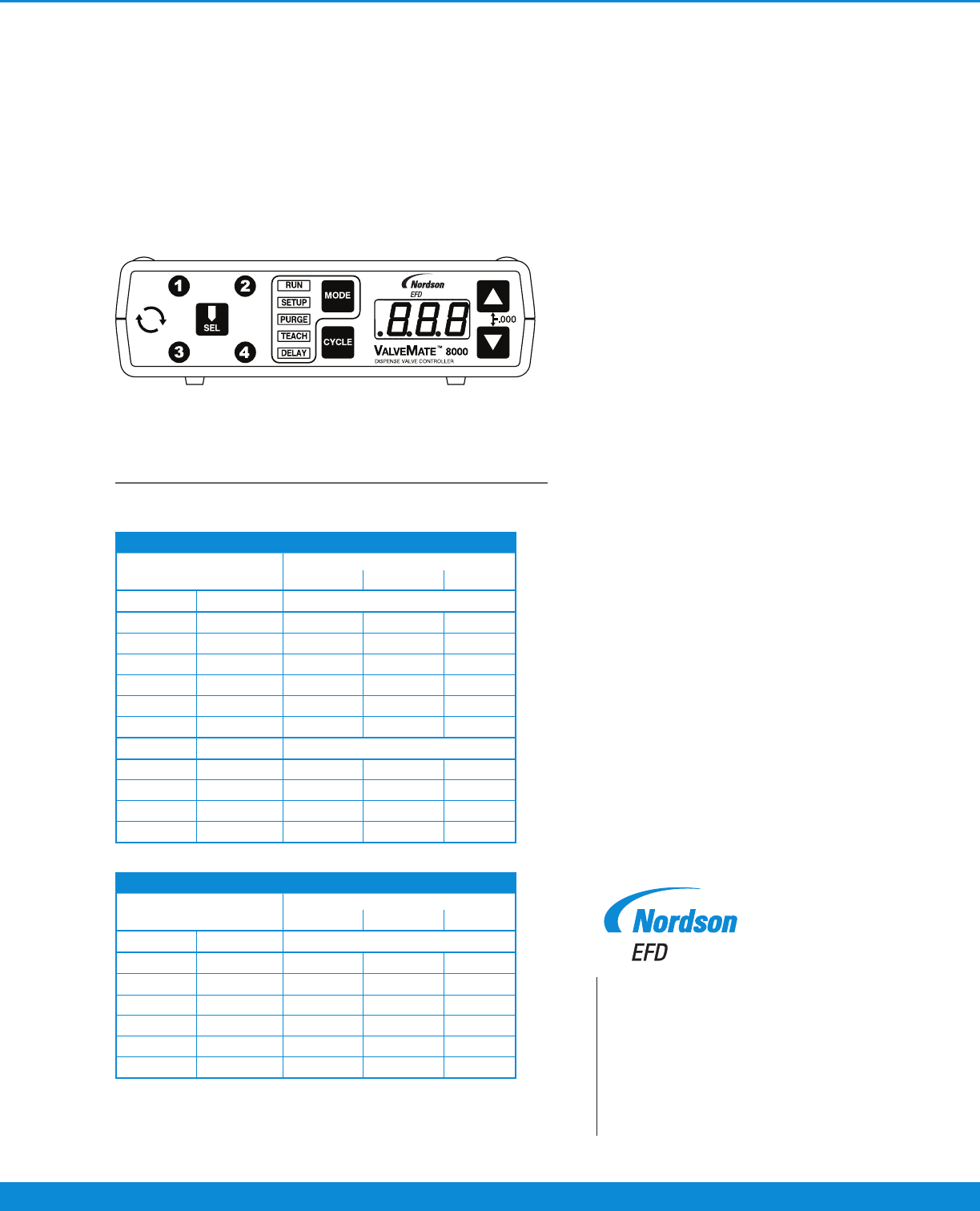

ValveMateコンセプト
ValveMate8040は、エンドユーザーのお客様のご使用において、利便
性と効率を最大限にするために、スプレーバルブの調整を簡単にするバ
ルブコントローラーです。8040はスプレーバルブの近くに設置され、必
要な時にバルブの開放時間を調整します。
外付けのソレノイドは、霧化エアー用レギュレーター0-30psi（0-
0.2MPa）と使用され、少量低圧（LVLP）エアーを供給し、高い移送効率
を実 現します。
重要：シングル/デュアルソレノイドは、別途ご注文ください。製品に関す
る詳細については、ノードソンEFDまでお問い合わせください。
注：上記表は、各スプレーパターンについてのおおよその塗布範囲の
一覧です。結果は、液剤のタイプ、スプレー圧、ストローク設定、シ
リンジ/タンク圧力によって異なります。
ラウンドエアーキャップ使用時 円直径
ワークからの距離
0.5" 1" 1.5"
ノズル品番 ゲージ
ノズル長さ0.25"
7018302 23 0.260 0.320 0.375
7018333 25 0.240 0.280 0.350
7018395 27 0.200 0.270 0.300
7018424 30 0.190 0.240 0.275
7018462 32 0.180 0.220 0.260
7018482 33 (先端加工) 0.130 0.180 0.240
ノズル品番 ゲージ
ノズル長さ0.50"
7018314 23 0.280 0.430 0.600
7018345 25 0.240 0.330 0.400
7015008 27 0.220 0.300 0.375
7018433 30 0.200 0.280 0.350
ラウンドエアーキャップ使用時 円直径
ワークからの距離
0.5" 1" 1.5"
ノズル品番 ゲージ
ノズル長さ0.25"
7018302 23 1.30 1.50 1.600
7018333 25 0.900 1.200 1.450
7018395 27 0.800 1.100 1.300
7018424 30 0.450 0.600 0.900
7018462 32 0.400 0.570 0.800
7018482 33 (先端加工) 0.370 0.550 0.750
