产品简介
概述
产品简介
概述
系列介绍
德力西电气生产的低压断路器产品在国内具有广泛的影响
CDB9 系列低压终端电气产品，代表了当今国内低压终端配电的最高水平
CDB9 系列低压终端电气产品，可以广泛应用于工业，民用住宅，商业建筑等领域，
对所在电路进行短路保护，过载保护，漏电保护；同时还能起到隔离及控制作用

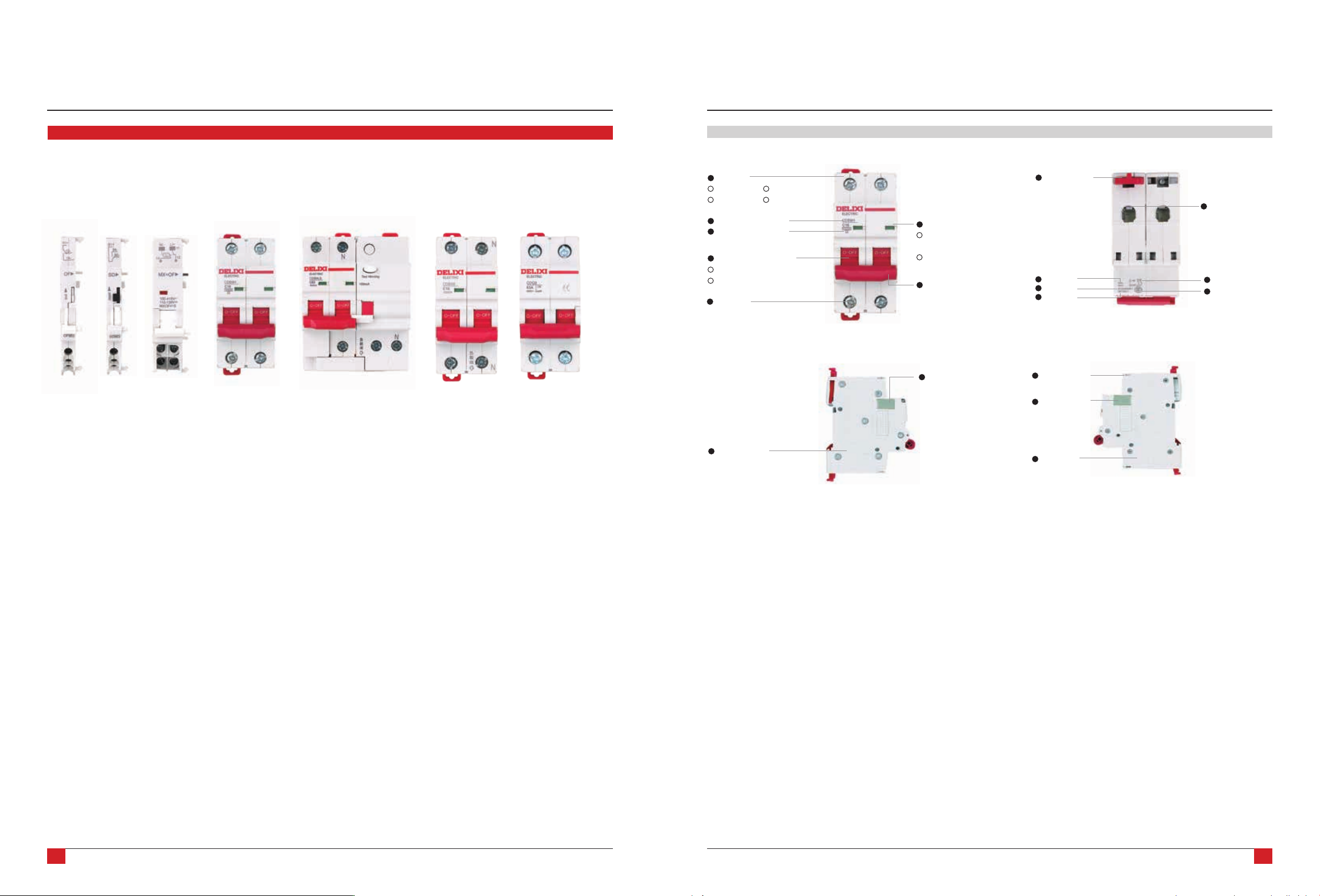

产品外观介绍
左视图
触头位置状态视窗指示
绿色；表示触头断开
状态位置
红色：表示触头闭合
状态位置
操作手柄
安装孔，用于安装
电气附件
正视图
右视图
热塑外壳
强抗冲击性
可回收
有弹性
自熄性
脱扣曲线和额定电流
分断能力和限流等级
触头位置状态手柄指示
"I-ON" 表示触头闭合状态位置
"O-OFF" 表示触头断开状态位置
紧固螺钉
接线扭矩指示
安装孔，用于
安装漏电模块
安装孔，用于
安装漏电模块
拨线指示
顶视图
工作频率
额定电压
符合标准
双稳态锁定夹
隧道式接线端子
CCC 认证标志
接线图
134
133
产品简介
产品一览
产品简介
产品一览
产品系列 上市时间 产品名称 符合标准 额定电压 (V) 额定电流 (A) 分断能力 (kA） 功能 极数 脱扣特性 机械寿命 接线能力 电气附件
CDB63-80 系列 2012 CDB9N IEC60898/GB10963 AC 230/400 63-80 6 过载保护
短路保护
控制
隔离
1P
2P
3P
4P
B/C/D 20000 1-32A:25mm
2
40-80A:35mm
2
OF,SD,MX+OF
2012 CDB9H IEC60898/GB10963 AC 230/400 1-63 10 过载保护
短路保护
控制
隔离
1P
2P
3P
4P
B/C/D 20000 1-32A:25mm
2
40-63A:35mm
2
OF,SD,MX+OF
2012 CDB9S IEC60898/GB10963 AC 230/400 6-80 6/10 预付费电表专用断路器 1P+N
3P+N
C 20000 10-32A:25mm
2
40-80A:35mm
2
OF,SD,MX+OF
2012 CDB9GQ IEC60898/GB10963 AC 230/400 6-63 10 过载保护
短路保护
控制
隔离
过欠压保护
1P+N C 20000 6-32A:25mm
2
40-63A:35mm
2
OF,SD,MX+OF
2013 CDB9Z IEC60898-2/GB10963.2 DC 125/250/500 1-63 6/10 过载保护
短路保护
控制
隔离
1P
2P
B/C 20000 1-32A:25mm
2
40-63A:35mm
2
OF,SD,MX+OF
CDB9-125 系列 2014 CDB9 IEC60898/GB10963 AC 230/400 63-125 10 过载保护
短路保护
控制
隔离
1P
2P
3P
4P
C/D 20000 50mm
2
DPN 系列 2013 CDB9Pa IEC60898/GB10963 AC 230 6-40 4.5 过载保护
短路保护
控制
隔离
1P+N C 20000 16mm
2
OF,SD,MX+OF
2013 CDB9PN IEC60898/GB10963 AC 230 6-40 6 过载保护
短路保护
控制
隔离
1P+N C 20000 16mm
2
OF,SD,MX+OF
CDB9-63 系列
剩余漏电保护断路器
2012 CDB9LE IEC61009/GB16917 AC 230/400 6-63 6 过载保护
短路保护
控制
隔离
漏电保护
1P+N
2P
3P
3P+N
4P
C/D 20000 6-32A:25mm
2
40-63A:35mm
2
OF,SD,MX+OF
DPN 系列
剩余漏电保护断路器
2013 CDB9PLEa IEC61009/GB16917 AC 230 6-40 4.5 过载保护
短路保护
控制
隔离
漏电保护
1P+N C 20000 16mm
2
OF,SD,MX+OF
2013 CDB9PLEN IEC61009/GB16917 AC 230 6-40 6 过载保护
短路保护
控制
隔离
漏电保护
1P+N C 20000 16mm
2
OF,SD,MX+OF
CDG9 系列 2012 CDG9 IEC60947-3/GB14048.3 AC 230/400 32-125 - 控制
隔离
1P
2P
3P
4P
- 50000 50mm
2
-
大电流漏电保护
断路器
2015 CDB9LE-125 GB14048.2 1P+N,2P：
230AC
3P,3P+N,4P:
400AC
63-125 10 短路保护
过载保护
隔离功能
漏电保护功能
过压保护功能
1P+N
2P
3P
3P+N
4P
C/D 8500 50mm
2
-
