１．概要

- 3 -

CNT-XP243-03S

1.2.2 本公司独特的“MSA”

贴装元件的识别全部由前光处理，使用本公司独特的“MSA”影像处理系

统。具有对应影像劣化和杂讯的能力。可以以高速进行识别处理。另外，

使用了对比度补正功能后，取入影像的对比度即使很小也可以稳定地进行

影像处理。更进一步，对于CSP等检查全部的bump。

MSA是被用称作为查找线的线所画的模板进行与元件的图形匹配。查找线是

在虚拟画面上以任意的位置、角度以及长度设定的线段并按其测定亮度。

对于对象物的轮廓垂直地画查找线后，可以求出轮廓线的位置。

学习MSA影像处理后可以以强有力的图形匹配对所有的特殊元件方便地进行

影像处理

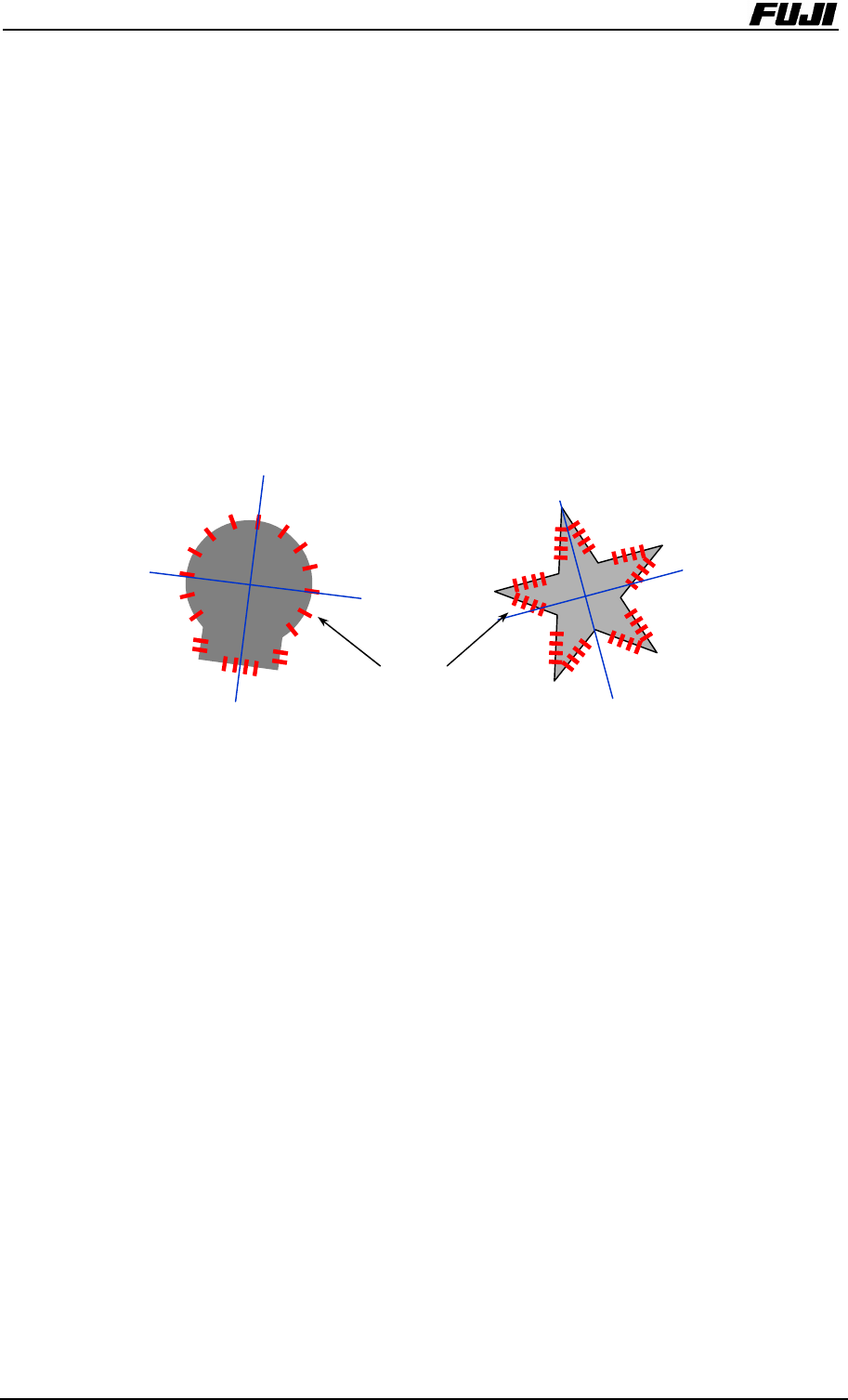

＜创建模板例＞

MSA的影像处理程序不是直接参考物理像素，而是根据虚拟影像画面，可以

在任意的位置、角度进行影像处理以达到高解析度以及高精度。

查找线

１．概要

- 4 -

CNT-XP243-03S

1.2.3 高生产率

１）以独特的“ON-THE-VISION”系统效果，不像原来的多吸嘴机型那样要以同

时吸取作为前提条件。贴装工作头从开始吸取元件到贴装为止期间，不需

要任何在相机的上方改变方向、或者为了取入影像而在相机上方的停止。

２）影像处理相机安装在滑轨一侧，贴装工作头从吸取元件到贴装点为止的移

动期间必须通过镜面上方，相机可以在一定的时间内得到静止影像。因此

贴装头可以用最短距离从吸取移动到实装位置，不会因贴装点的影像取入

的而发生移动损失。

＜贴装工作头的动作＞＜取入元件的影像＞

ピックアップポイント

ミラー

ヘッド

ミラー

CCD カメラ

３）也对应实现供应元件无停止的料带拼接。对供料器

可以方便地进行料卷显示的确认或者料卷取出以及

料带供应操作。

４）

在OUT侧电路板搬运轨道上装有缓冲功能，可以消除等待次工序的电路板的时

间。

4）发生影像处理错误时，支持在不废弃元件而保持吸取吸嘴的状态下，可以

选择4种处理动作的“NO·DISPOSEMOUNT”、即使生产程序中有一部分元件

数据或者全部数据消失，也可以在机器上简单地一边创建元件数据一边开

始生产的“支持试生产”的2个新功能以支援生产。

5）生产程序可以通过用Fuji Flexa、MCS-X、F4G、FujiCam以及MCS/2的管理

电脑作成的东西下载。更进一步，在机器上可以进行创建和编辑生产程序

以及指教。编辑的生产程序可以反映到Fuji Flexa中。

棱镜

CCD相机

工作头

吸取点

１．概要

- 5 -

CNT-XP243-03S

1.2.4 对应各种各样的元件

１）超高速吸嘴更换系统

吸嘴更换是根据独立的“双真空吸嘴”系统，

以实际平均0.6秒的超速完成，即使用几种吸

嘴，因更换时间产生的损耗也只有一点点。

２）双真空吸嘴和机械夹头

对应双真空吸嘴（标准吸嘴・长孔吸嘴・带有橡胶垫圈的吸嘴）和机械夹

头，可以贴装各种元件。

３）通用性高的机械夹头

用平行动作的夹爪夹取吸嘴。具有只要变更夹爪的张开幅度就可以对应各种

元件高的通用性。

＜机械夹头＞

＜标准吸嘴＞＜长孔吸嘴＞

容易变更

：挡快

：夹爪

：元件

吸嘴头

吸嘴

元件
