4-4. 基板代码（条形码/二维码规格）
(1) 条形码
1) 可以使用的条码种类
条形码格式 ：CODE39、CODE128、NW-7
校验位 ： 无
（注）有校验位时，视为数据的一部分。
2) 用条形码表示的数据
① 不包括开始字符／停止字符，最多 32 个字符。
② 各种条形码可以使用的字符种类如下。
可以使用的字符种类
种类
CODE39
0～9、A～Z、 － 、．、 空格、＄、／、＋、％
43
CODE128
ASCII 字符所有字符（数字、大小写字母、符号、控制符）
128
NW-7
0
～
9
、－、＄、／、．、＋
、：
（
a
～
d
为开始字符／停止字符）
16
3) 可以使用的条形码尺寸
根据传送方向（横和纵）可以读取以下的尺寸。
① 传送方向：横
② 传送方向：纵
注)条形码的长度包括净空区。
净空区为条形码的左右空余部分，左右需要为窄条宽度的 10 倍以上。
最大 70mm
最小 3mm
基板
基板传送方向
(注)条形码的长度包括空白区
(注)条形码长度包括空白区
最大 74mm
最小 7mm
基板
基板传送方向
14
4) 在基板上粘贴条形码
① 粘贴角度
粘贴角度均应按如下所示与基板平行（0 度或 180 度）或垂直（90 度或 270 度 ）。
平行（0 度） 平行（180 度） 垂直（90 度） 垂直（270 度）
●有关粘贴的注意事项
把条形码贴到基板上时请注意以下事项。
ａ．把条形码整个贴到基板上。
ｂ．不能覆盖贴片元件和标记。
ｃ．不能与基板的钳夹区域（参照下图）重叠。
（注）把条形码贴到钳夹区域之后，条形码有可能脱落或弄伤。
5) 其他
读取条宽度：0.15mm～1.00mm
3mm
3mm
钳夹区域
15

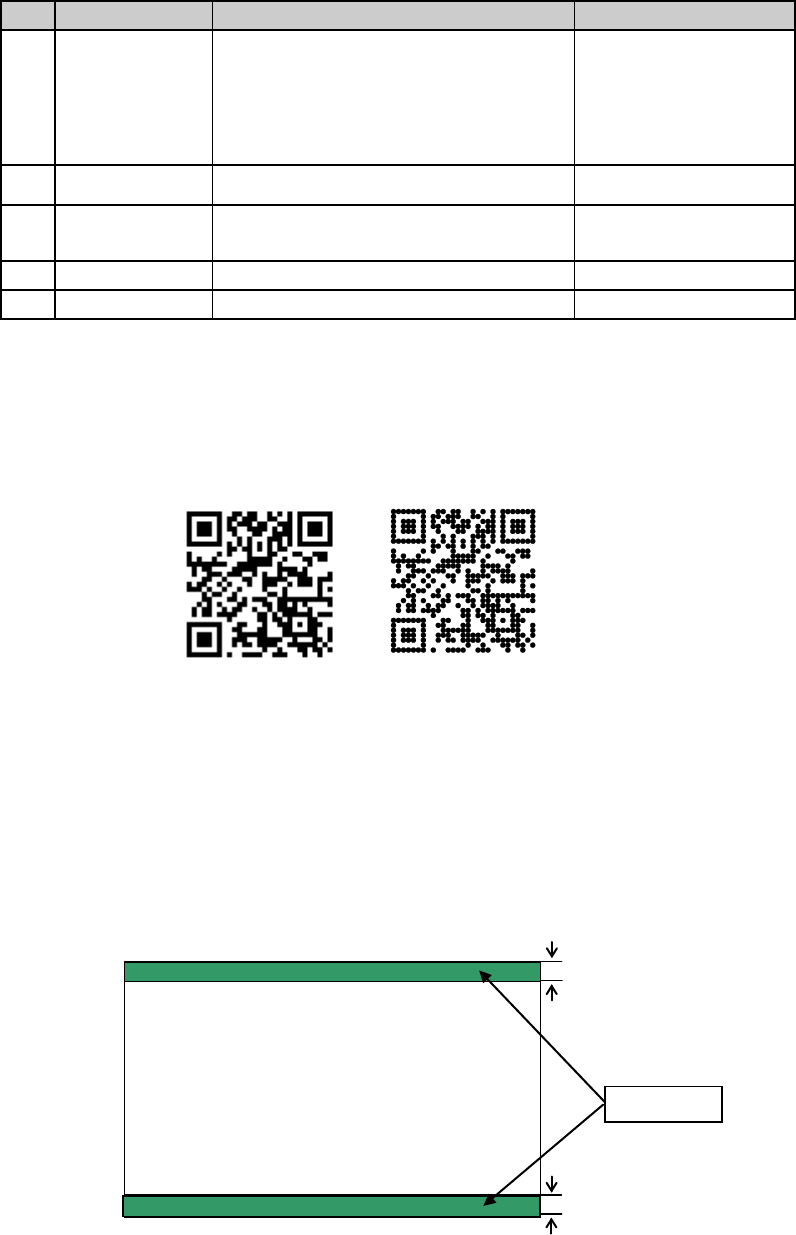

(2) 二维码
1) 可读取的标记
可读取的二维码标记规格见下表。
No.
项目
备注
1
可使用的代码
QR
代码（版本
1
～版本
7
）
MicroQR 代码（版本 M1～M4）
DataMatrix(ECC50,80,100,140,200)
9×9～48×48
8
×
18
～
16
×
48
版本 1＝21×21
版本 7＝45×45
2
单元格尺寸 0.065mm（5 像素）～0.5mm
3
可使用字符
限于英文字符数字（不能使用汉字、
二进制码）
4
最多字符数
250
个字符
5
代码尺寸
□
5.5mm
以下
※RX-6 □9.5 ㎜以下
包括净空区
※由于 RX-6 的可使用代码尺寸为□9.5 ㎜以下，对于仅有 RX-6 的生产线，可进行最大□9.5
㎜以下代码尺寸的随需应变生产（按需生产）。
如下图所示，
二维码，除了单元格完全涂黑的模式（下图左）以外，黑格用点描画的模式也
可识别。点的直径必须与单元格的尺寸相同。
2) 读入方式
基板在中心缓冲区固定后，OCC 移动到经过基板标记校正的代码位置进行拍摄。
3) 基板上的标记配置
包括净空区在内的标记的全部，应配置在不包括基板钳夹区（参见下图）的基板外形内。
3mm
3mm
钳夹区域
