技术协议 二、量程精 度： 输入类型 可以测量的 范围（示 值范围） 测量精度（ 引用误差、绝 对误差） 协议格式 有效分辨率 直流电压 0-10V -0.5V 至+11.000 V 0.01% F. S. ±0. 002V Modbus r tu 0.0001V 0-5V -0.5V 至+5.500V 0.01% F. S. ±0.002V Modbus r tu 0.0001V ±20mV -21mV 至+21mV 0.005% F…
技术协议
TP1000 多路数据记录仪是一款 8-64，采集频率 1S, 单机是 200CH 可支持拓
展 ，可嵌入式安装 ，内置内存 4G ，232 通讯 可选配以太网， 可接入物联
网云平台 web.toprie.com 免费物联网云平台实现 IE 远程监控
TP1000 多路数据记录仪输入电压：AC 90-250V DC24V 均可供电；10 英寸全
触控彩色显示屏，USB 接口轻松导出数据，嵌入式安装 278*278 开孔，方便机柜
安装，全隔离万能输入，多种信号采集，嵌入式提手方便携带。
二、 多路数据记录仪技术规格：
免费平台使用
可接入物联网云平台
web.toprie.com
免费物联网云平台实现
IE
远程监控
交流供电
85VAV~265VAV
直流供电
24VDC ±10%
功耗
≦
25VA
（实际功耗与仪表输入通道数有关）
通道数
64 CH 可拓展到 200CH
标准数据采集卡 TP1708P2.2
输入信号
热电偶
K , E , R , B , N ,T , E , J , S , WRE5-26 , WRE3-25
电流
4-20mA,0-10mA,0-20mA
电压 0-5V,0-10V,1-5V
采样频率
1S
记录容量（为基准）
150
天
64
通道，
1
分钟记录间隔）
记录模式
循环记录
报警类型
高低限报警，每通道 4 个（上上限，上限，下限，下下限）
配电
1
路
24VDC
配电
通讯
标准 RS232C,以太网，
标准 ModBus RTU 通讯协议
运行环境温度
0℃~50℃
运行环境湿度
低于 85%R.H（无结露）
储存环境温度
-20℃~70℃
储存环境湿度
低于
95%R.H
（无结露）
机体材质
ABS
外形尺寸
288*288*200mm
安装开孔尺寸
278*278mm +2mm
技术协议
二、量程精度：
输入类型
可以测量的范围（示
值范围）
测量精度（引用误差、绝
对误差）
协议格式
有效分辨率
直流电压
0-10V
-0.5V 至+11.000V
0.01% F.S. ±0.002V
Modbus rtu
0.0001V
0-5V
-0.5V 至+5.500V
0.01% F.S. ±0.002V
Modbus rtu
0.0001V
±20mV
-21mV 至+21mV
0.005% F.S. ±0.002mV
Modbus rtu
0.0001mV
±100mV
-110.0mV 至+110.0mV
0.005% F.S. ±0.002mV
Modbus rtu
0.0001mV
直流电流
4-20mA
+3mA 至+21.00mA
0.01% F.S. ±0.001mA
Modbus rtu
0.0001mA
测量精度（相对误差）
热电偶
K
-200℃至+1372℃
±(0.05% rdg. +1.0℃)
Modbus rtu
0.01 度
J
0℃至+1200℃
-200℃至 0℃
±(0.05% rdg. +1.0℃)
±(0.15%rdg.+1.0℃)
Modbus rtu
0.01 度
E
0℃至+1000℃
-200℃至 0℃
±(0.05% rdg. +1.0℃)
±(0.15%rdg.+1.0℃)
Modbus rtu
0.01 度
T
-30℃至+400℃
-200℃至-30℃
±(0.05% rdg. +1.0℃)
±(0.15%rdg.+1.0℃)
Modbus rtu
0.01 度
N
0℃至+1300℃
-200℃至 0℃
±(0.05% rdg. +1.5℃)
±(0.3%rdg.+1.5℃)
Modbus rtu
0.01 度
R
+800℃至+1768℃
±(0.05% rdg. +1.5℃)
Modbus rtu
0.01 度
+400℃至+800℃
±(0.2% rdg. +2.0℃)
S
+800℃至+1768℃
±(0.05% rdg. +1.5℃)
Modbus rtu
0.01 度
+400℃至+800℃
±(0.2% rdg. +2.0℃)
B
+800℃至+1820℃
±(0.05% rdg. +1.5℃)
Modbus rtu
0.01 度
+400℃至+800℃
±(0.2% rdg. +2.0℃)
Wre3
+1500℃至+2245℃
±(0.05% rdg. +1.5℃)
Modbus rtu
0.01 度
0℃至+1500℃
±(0.05% rdg. +1.0℃)
Wre5
+1500℃至+2315℃
±(0.05% rdg. +1.5℃)
Modbus rtu
0.01 度
0℃至+1500℃
±(0.05% rdg. +1.0℃)
热电阻
Pt100
-200℃至+660℃
±(0.05% rdg. +0.3℃)
Modbus rtu
0.01 度
Cu50
-50℃至+150℃
±(0.05% rdg. +0.3℃)
Modbus rtu
0.01 度
PT1000
-200℃至+300℃
±(0.05% rdg. +0.3℃)
Modbus rtu
0.01 度
预热时间
30 分钟以上
热电偶测量
包括冷端补偿精度
标准运行状态
<上述精度>
温度 25±3℃，湿度 55±10%RH，电源 8-28V DC
环境
适应
能力
周围使用温
度
-20℃至+50℃
周围使用湿
度
0 至 90%RH(没有结露）
技术协议

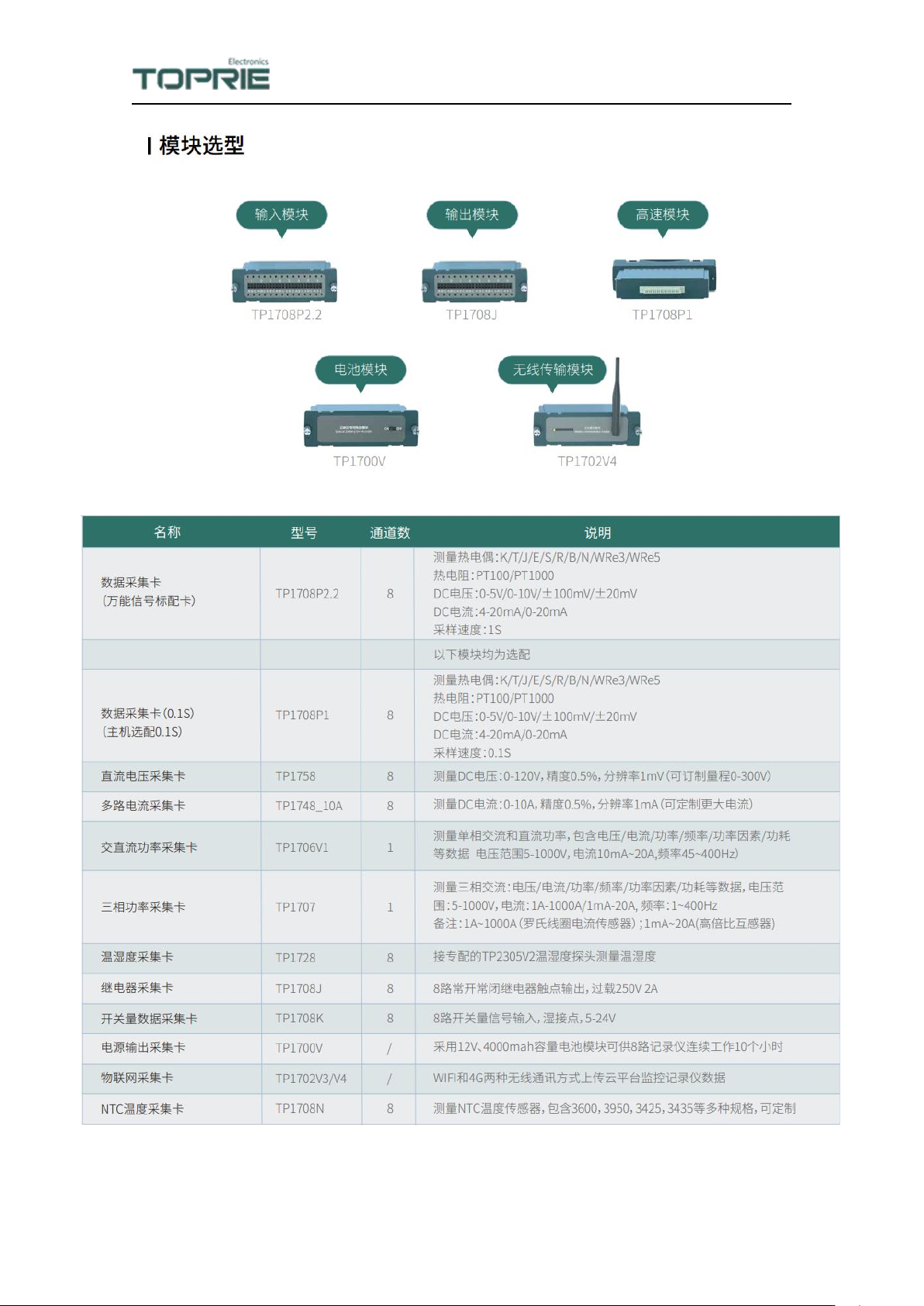

注：主机可兼容以上多种采集卡，不同采集卡功能看说明，价格也不一样哟！
