D3 8 年度保養 20 06 年 7 月中文版 8. 1 保養雙取置頭 81 (1 ) 拆下 Z 軸阻尼鎖緊螺絲。 (2 ) 小心向下拉阻尼器並擰下。 8 阻尼器橡膠和螺絲帽黏在一起。如果摩擦過大，阻尼器橡膠和螺絲帽將分開。 8 8 8 O 小心向下拉 Z 軸。 8 (3 ) 用沾有無水乙醇的無棉絮布料小心清潔光柵尺規。 8 清潔時應僅使用極少量的無水乙醇，不要用力按壓，否則用膠黏住的光柵尺規可能脫落。 8 8 8 8 8 8 8 8…
8 年度保養 D3
8.1 保養雙取置頭 2006 年 7 月中文版
80
8
D3 8 年度保養
20 06 年 7 月中文版 8.1 保養雙取置頭
81

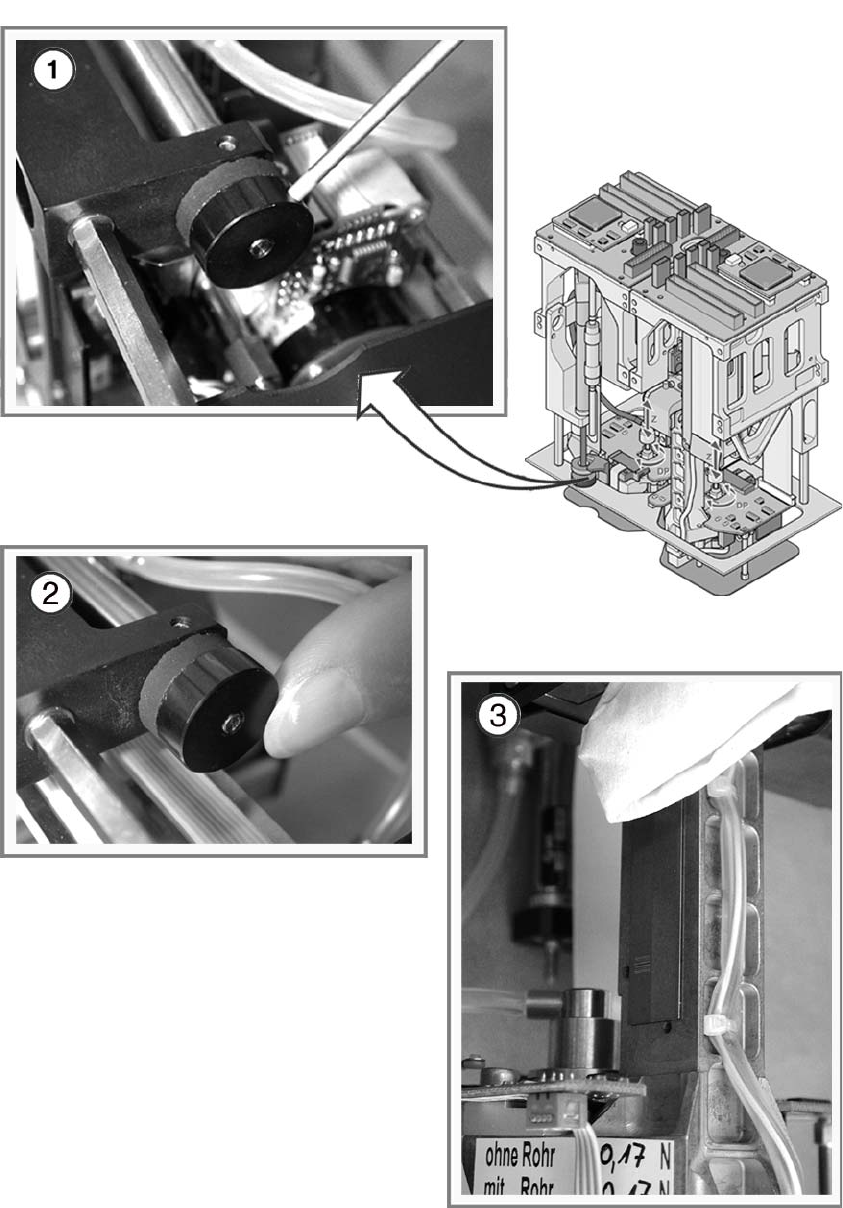

(1) 拆下 Z 軸阻尼鎖緊螺絲。
(2) 小心向下拉阻尼器並擰下。
8
阻尼器橡膠和螺絲帽黏在一起。如果摩擦過大，阻尼器橡膠和螺絲帽將分開。 8
8
8
O 小心向下拉 Z 軸。
8
(3) 用沾有無水乙醇的無棉絮布料小心清潔光柵尺規。
8
清潔時應僅使用極少量的無水乙醇，不要用力按壓，否則用膠黏住的光柵尺規可能脫落。 8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8 年度保養 D3
8.1 保養雙取置頭 2006 年 7 月中文版
82
8
