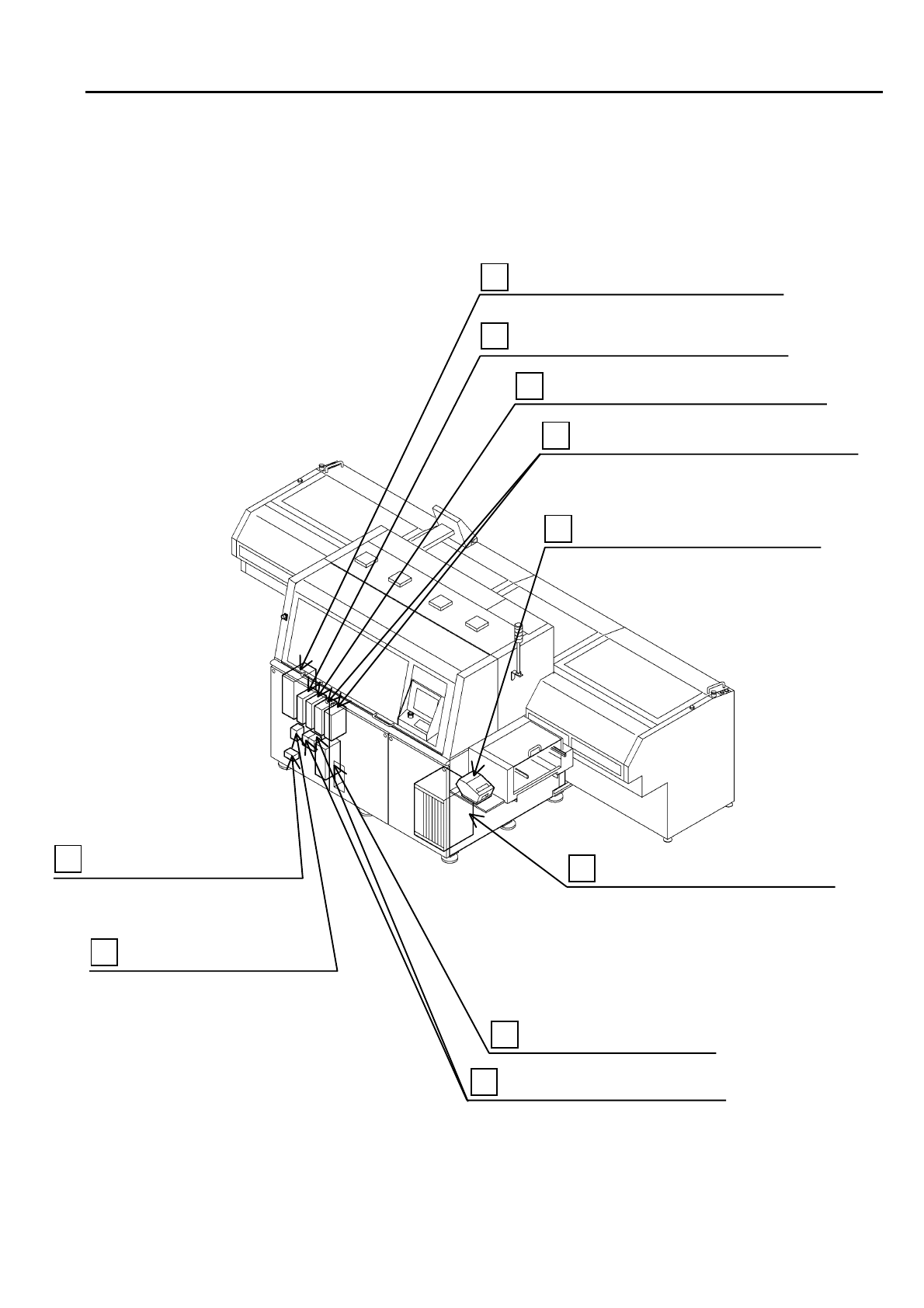

AV131 （ NM-EJA2A, EJA3A ） 全 体 図 UNIT LAYOUT ［前面－ 3 FRONT VIEW -3 ］ FZN7204A062B01-3 停電検出ボード : PNF0AN-A A POWER FAI LURE DETECTOR SUB BOARD 15 パルスコントローラ : PMC0AA- AA PULSE M OTOR BOARD 24 パルスモータドライバ : PM-UDSB1S04-22 PULSE…

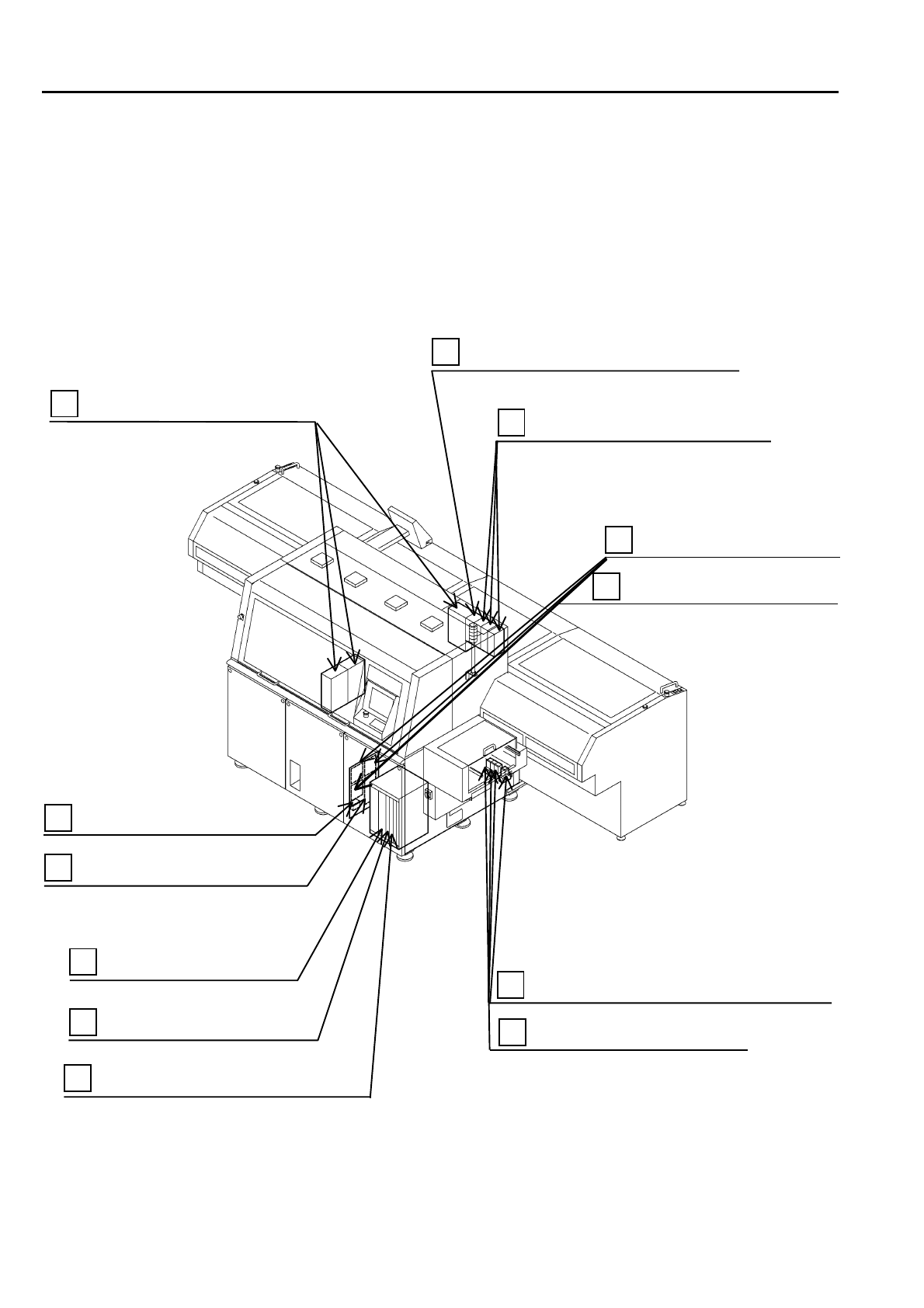

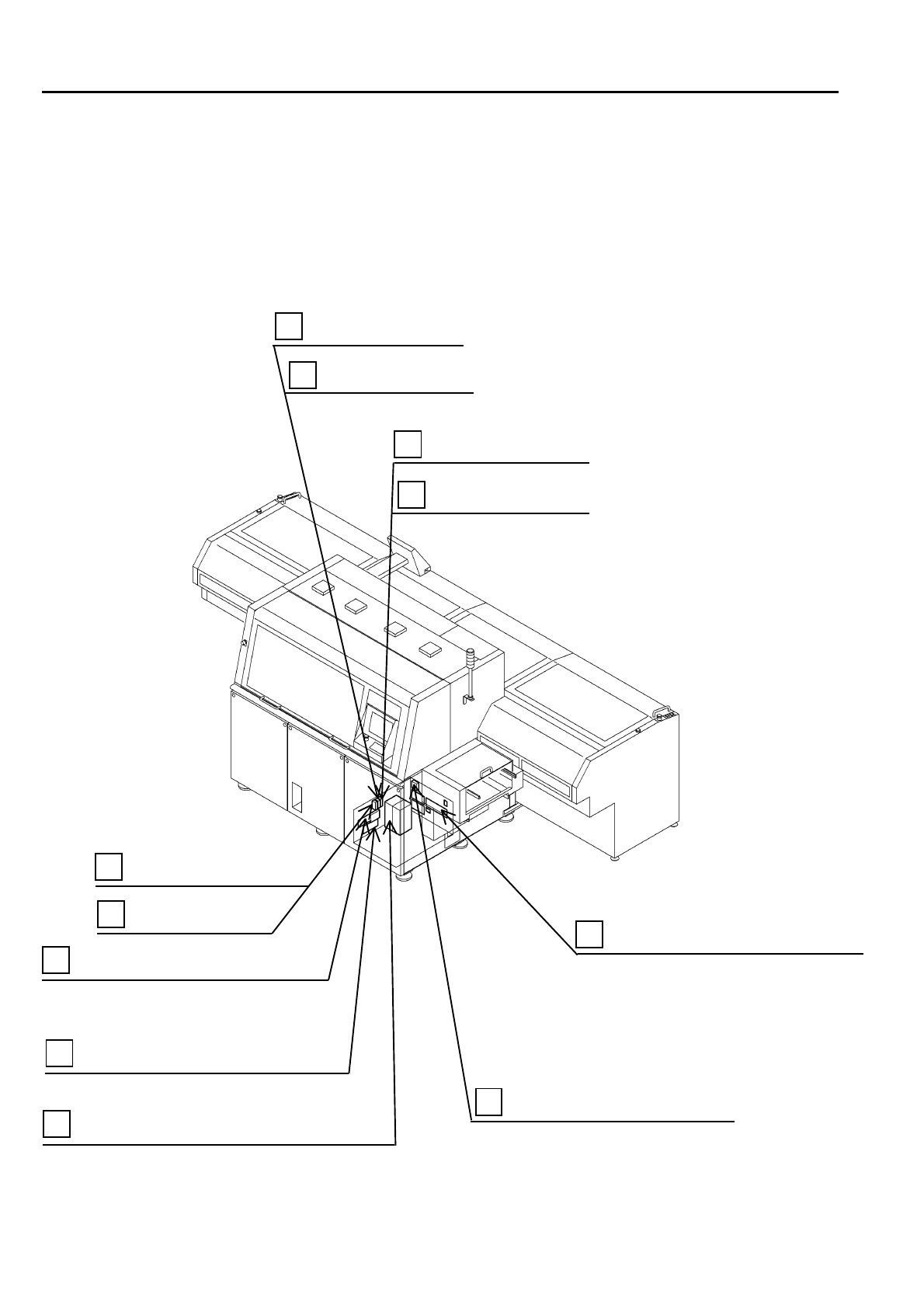

AV131
（
NM-EJA2A, EJA3A
）
全体図
UNIT
LAYOUT
［前面－
2 FRONT VIEW-2
］
FZN7204A062B01-2
A
C
サーボモータドライバ
: MFDDTA390N01
A
C SERVO MOTORDRIVE
R
2
A
C
サーボモータドライバ
: MBDDT2210N01
A
C SERVO MOTORDRIVE
R
2
A
C
サーボモータドライバ
: MADDT1205N01
A
C SERVO MOTORDRIVE
R
2
A
C
サーボモータドライバ
: MCDDT3520N01
A
C SERVO MOTORDRIVE
R
2
サーマルリレー
: TH-N12KP,0.9A
THERMAL RELAY
6
電磁接触器
: SD-Q19DC24V
ELECTROMAGNETIC CONTACTOR
5
電磁接触器
: SD-Q11 DC24V
ELECTROMAGNETIC CONTACTOR
5
インバーター
: FR-E720-0.1K
INVERTER
3
メインコントローラ
: PBXCAA-AA
MAIN CONTROLLER
1
プリンタ
: TSP847U-24 CH PFS
PRINTER
27
AV131
（
NM-EJA2A, EJA3A
）
全体図
UNIT
LAYOUT
［前面－
3 FRONT VIEW-3
］
FZN7204A062B01-3
停電検出ボード
: PNF0AN-AA
POWER FAILURE DETECTOR SUB BOARD
15
パルスコントローラ
: PMC0AA-AA
PULSE MOTOR BOARD
24
パルスモータドライバ
: PM-UDSB1S04-22
PULSE MOTOR DRIVER
25
DC
電源
: ZWS240PAF-24/T
POWER SUPPLY
26
挿入検出器
INSERTION DETECTION UNIT
4
リレー
: G7SA-3A1B
RELAY
7
リレー
: G7SA-3A1B
RELAY
7
リレー
: G7T-1112S DC24V
RELAY
7
ソケット
: P7SA-10F-ND
SOCKET
8
ソケット
: P7SA-10F-ND
SOCKET
8
ソケット
: P7TF-05
SOCKET
8
AV131
（
NM-EJA2A, EJA3A
）
全体図
UNIT
LAYOUT
［前面－
4 FRONT VIEW-4
］
インタロックボード
: PNF0AR-AA
INSERTOR ILK CONTROL BOARD
16
リング
I / O
負荷基板
: PNF0AA-DA
RING I/O LOAD BOARD
23
FZN7204A062B01-4
A
C
サーボドライバ
: MCDDT3520N01
A
C SERVO MOTOR DRIVER
2
A
C
サーボドライバ
: MADDT1205N01
A
C SERVO MOTOR DRIVER
2
A
C
サーボドライバ
: MFDDTB3A2N01
A
C SERVO MOTOR DRIVE
R
2
CPU
ボード
: NBC-JC134X-D
PCB COM
12
認識
: PPRCAC-AA
CAMERA I/F BOARD
13
NC / IO : PNFCAA-AA
A
XIS AND I/O CONTROL BOARD
14
サーキットプロテクタ
: CP30-BA 2P 1-SD 7A CCC
CIRCUIT PROTECTOR
21
セーフティーリレー
: G9SC-040-T008D
SAFETY RELAY
10
ヒューズ
: 2153.15MXP
FUSE
28
カバー
: TC2-CPNP
COVER
29
