Basierend auf der Yxlon Software-Plattform Geminy mit ihrer einfachen, intuitiven Bedienung über T ouch-Screens und grafischer Bedienoberfläche bieten das FF35 CT sowie FF35 CT Metrology viele besondere Features. Der Bedie…
Die ausgesprochen vielseitigen, hochauflösenden
FF35 CT bzw. FF35 CT Metrology sind konzipiert für
eine enorme Vielzahl von Teilen wie
- Elektronische Komponenten inkl. SMD
- Teile aus neuen Materialien oder neuen Fertigungs-
methoden wie z.B. additiv gefertigte Bauteile oder
karbonfaserverstärkter Kunststoff
- Medizinische Objekte wie z.B. Kanülen
- Metallische Teile
- Organische und geologische Proben
Durch die duale Röntgenröhrenanordnung deckt das
FF35 CT eine außerordentliche Bandbreite von Teilen und
Applikationen ab. Der Transmissionsstrahler bietet eine
Auflösung im Submikron-Bereich und empfielt sich für
kleine Teile bis zu 10 mm, während der Direktstrahler mit
wesentlich mehr Leistung schnelle Scans von größeren
Teilen in weniger als einer Minute ermöglicht.
Das FF35 CT ist ein Dual-Röhrensystem mit zwei
Hochspannungskabeln und zwei Generatoren, so dass
Neukonfigurationen unnötig sind.
Erleben Sie klar strukturierte
CT-Prüfabläufe
Typische Anwendungen für Computertomografie sind:
- Forschung und Entwicklung (F&E)
- Fehleranalyse (F/A)
- Prozesskontrolle
- Prüfen von kleinen Serienproduktionen
- Qualitätssicherung und Materialanalyse
- Montageprüfung
- Kombinierte DR (digitale Radiografie)- und CT-Prüfung
Al-Gussteil mit Porositäten-
analyse und dimensionellen
Messungen
Basierend auf der Yxlon Software-Plattform Geminy mit
ihrer einfachen, intuitiven Bedienung über Touch-Screens
und grafischer Bedienoberfläche bieten das FF35 CT
sowie FF35 CT Metrology viele besondere Features.
Der Bediener profitiert von unvergleichlicher Bildqualität,
höchster Flexibilität hinsichtlich der Applikationsbandbreite
und einem kompakten Design.
Verschiedene automatisierte Funktionen helfen Zeit
zu sparen. Unterschiedliche Anwender-Level unterstützen
den ungelernten Bediener genauso wie den erfahrenen
Experten, um optimale Ergebnisse ihrer Prüfaufgaben
zu erzielen. Health-Monitor und Push-Messages halten
den Anwender über den Systemstatus und den Prüf-
fortschritt informiert.
Eine detaillierte Beschreibung der Software-Plattform
Geminy ist in einer separaten Broschüre verfügbar.

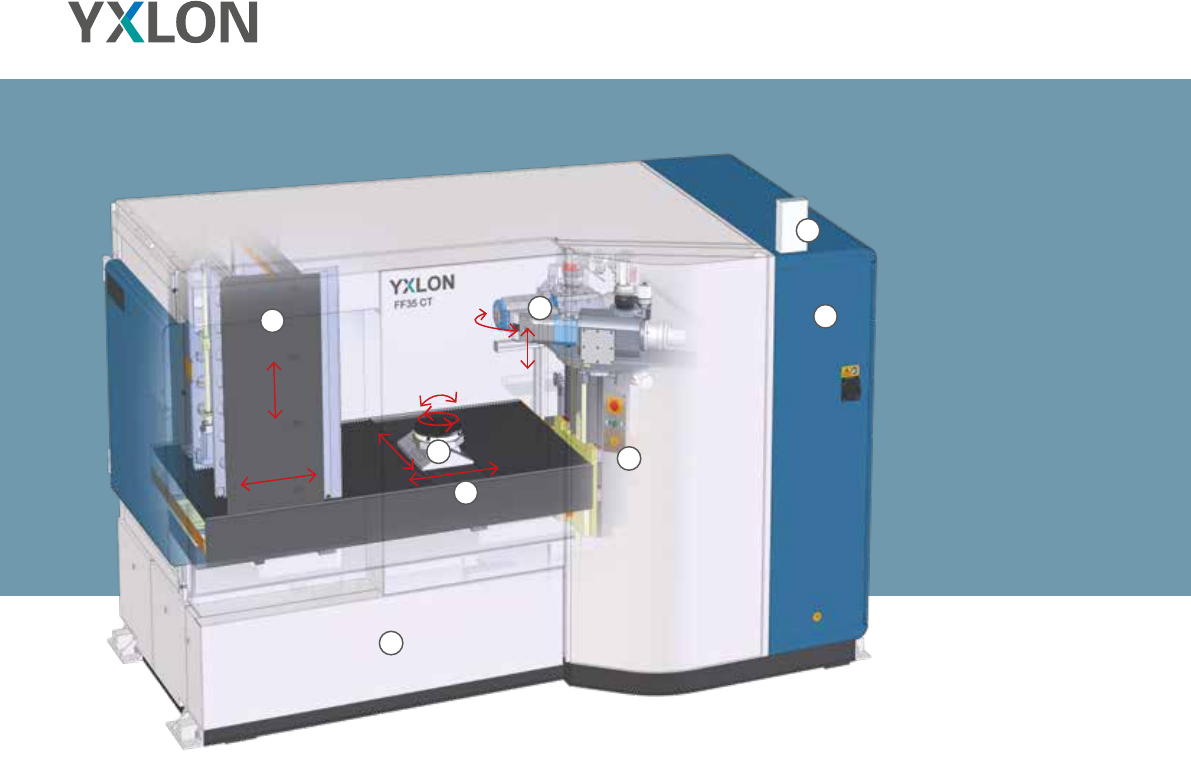

Es ist das Innere,
das zählt
5
7
6
1
3
2
8
4
1 YXLON 225 kV Mikrofokus-Direktstrahler
- 320 W Leistung und wassergekühltes Target für
kurze Scan-Zeiten
- 2 Modi für optimale Einstellung des Brennflecks
entsprechend der Leistung
- 4 µm räumliche Auflösung
- TXI (True X-ray Intensity) für langzeitstabile
Strahlendosis
Optional:
YXLON 190 kV Nanofokus-Transmissionsstrahler
- Wassergekühltes Target und Spulen für schnellen
Temperaturausgleich und höchste Brennfleckstabilität
- Diamanttarget für hohe Leistung
- 4 Modi für die optimale Abstimmung der Fokusgröße
zur Leistung
- 150 nm Detailerkennbarkeit (2D-Bild)
- TXI – „True X-ray Intensity“ für eine langzeitstabile
Strahlendosis
Besondere
Systemmerkmale
2 Granitbasierter Manipulator
- Geringste Wärmeausdehnung und hohe Temperatur-
stabilität
- Schwingungstechnische Entkoppelung vom System
durch aktive Dämpfer
- Hochpräzise Heidenhain-Längenmaßstäbe
- 6 Achsen für höchste Anwendungsflexibilität
- Schwenkmechanismus für die Röhrenwahl
3 Hochpräziser Drehteller
- Gemeinschaftsentwicklung von Yxlon und Heidenhain
- Hochpräziser Winkelmaßstab
- Hohe Belastung möglich
- Wartungsarm, keine Druckluftzufuhr notwendig
- Optionale Kippachse
4 Auswahl an Detektoren
- Bis zu 430 mm x 430 mm aktive Fläche für großen
Messkreis bei normalem Kreisbahnscan
- CsJ-Szintillator für hohe Ortsauflösung und hohe
Effizienz
- Qualifiziert nach ASTM E2597
- Optimiert für Mikrofokus-CT-Anwendungen
5 Röntgenwarnlampe
6 EGB-Anschlüsse
- Sichere statische Entladung für das Arbeiten
mit Halbleiterbauelementen
- EGB-geprüfter Aufbau durch Verwendung geeigneter
Materialien
7 Integrierter, belüfteter Schaltschrank
- Einfacher Servicezugang, übersichtlicher Aufbau
- Integrierter Hochspannungsgenerator für minimale
System-Stellfläche und schnelle Inbetriebnahme
8 Vakuum- und Röhrenkühlungskomponenten
- Einfacher Servicezugang
- Schwingungsmäßige Entkoppelung vom Manipulator
Software-Plattform Geminy
Die neuartige Software-Plattform Geminy ist das Herz-
stück des Computertomografie-Systems YXLON FF35 CT.
Seine große Anzahl verschiedener Trajektorien sorgt
für eine enorme Flexibilität hinsichtlich Teilegrößen und
Prüfaufgaben. Einzelheiten zu Geminy sind in einer
separaten Broschüre beschrieben.

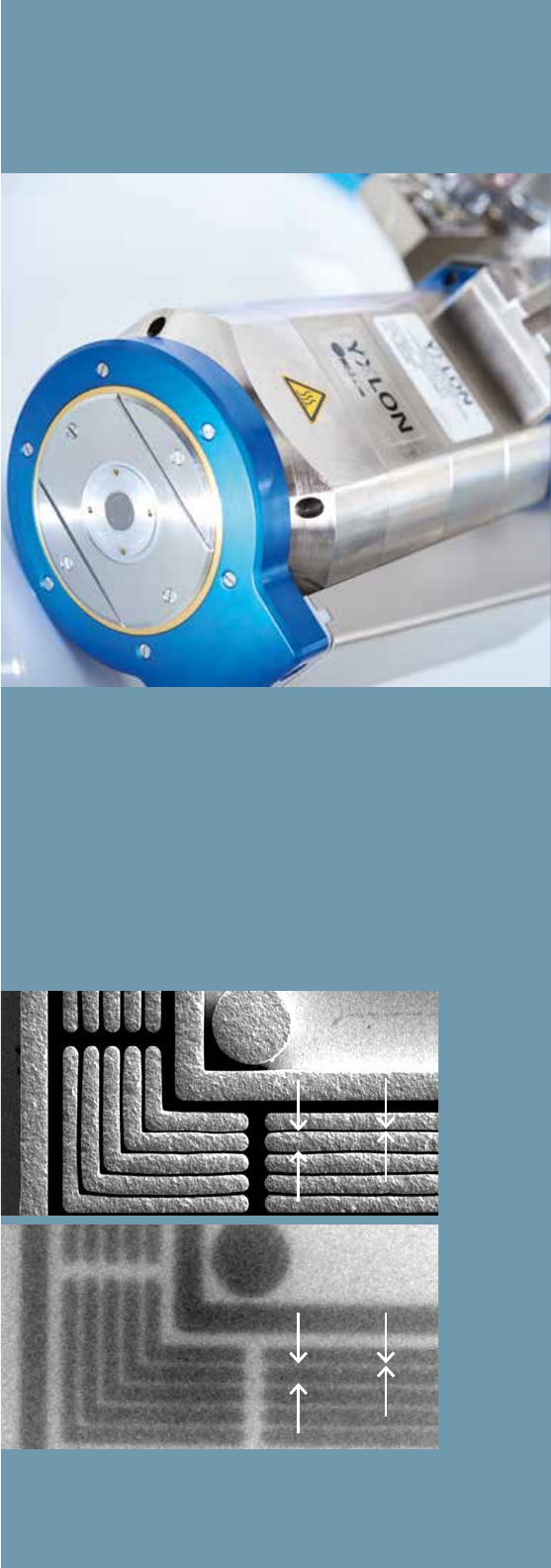

Optional: Zusätzliche 190 kV Nanofokus-Transmissionsröhre
Das SEM-(Scanning Electron Microscope)-Bild zeigt die
exakten Abmessungen des Abstands von 150 nm im Prüfkörper,
der im Röntgenbild deutlich erkennbar ist.
bar
1.160 nm
gap
150 nm
bar
gap
