独特的 3 唯剖面分析功能（ 3D Profiler) 可以选择任意 PAD 进行剖面分析 , - 可以通过该功能检查每个 PAD 的剖面高度 - 实时显示 PAD 的真 3D 图像，可以查看锡膏周围的丝印，异 物等高度 - 可以 360 度旋转查看不良的状态

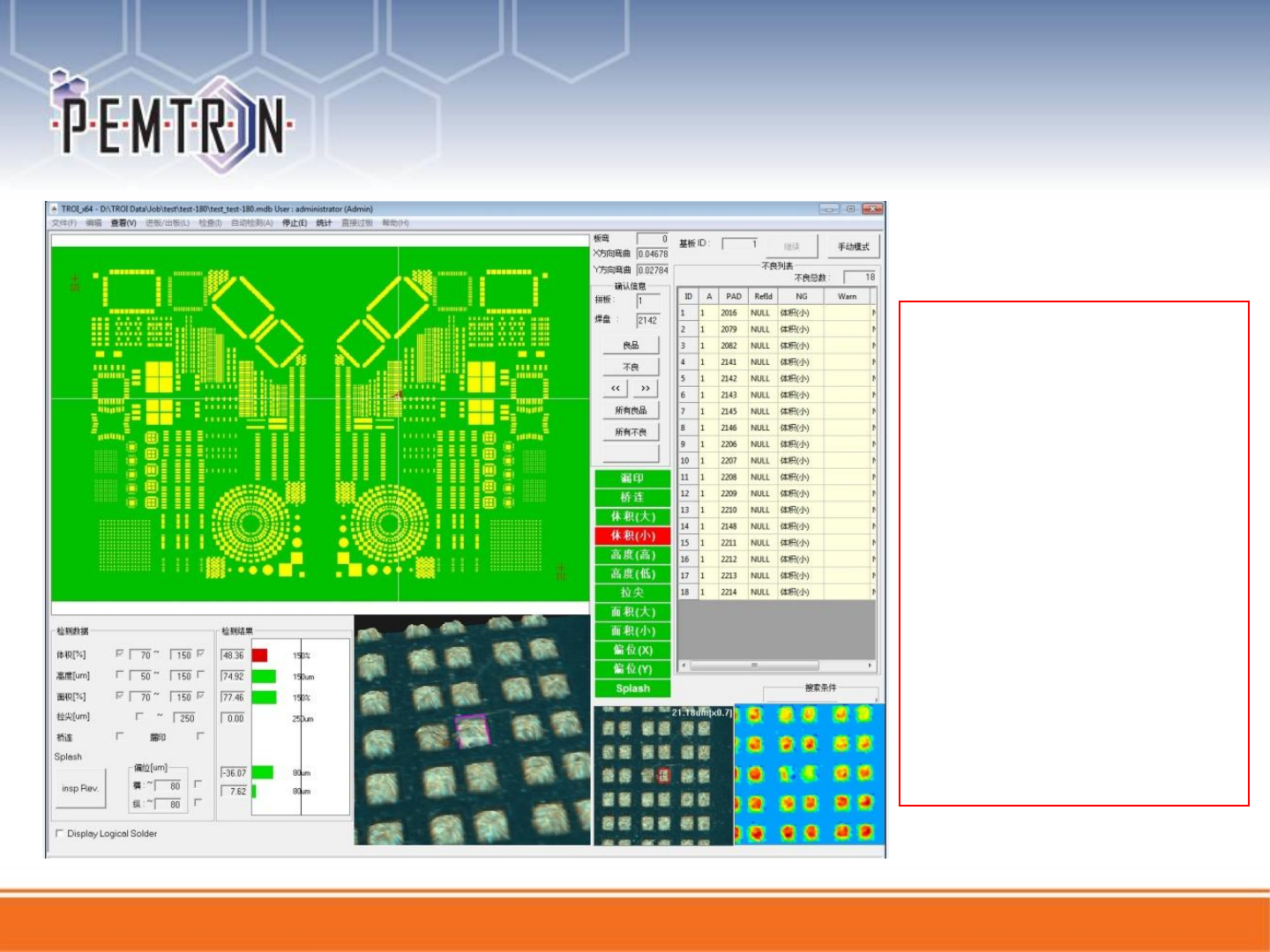

同时显示3种图片供操
作员判断
容易查看NG状态
实时调整程序
真彩的不良3D 图片
简易的NG确认画面

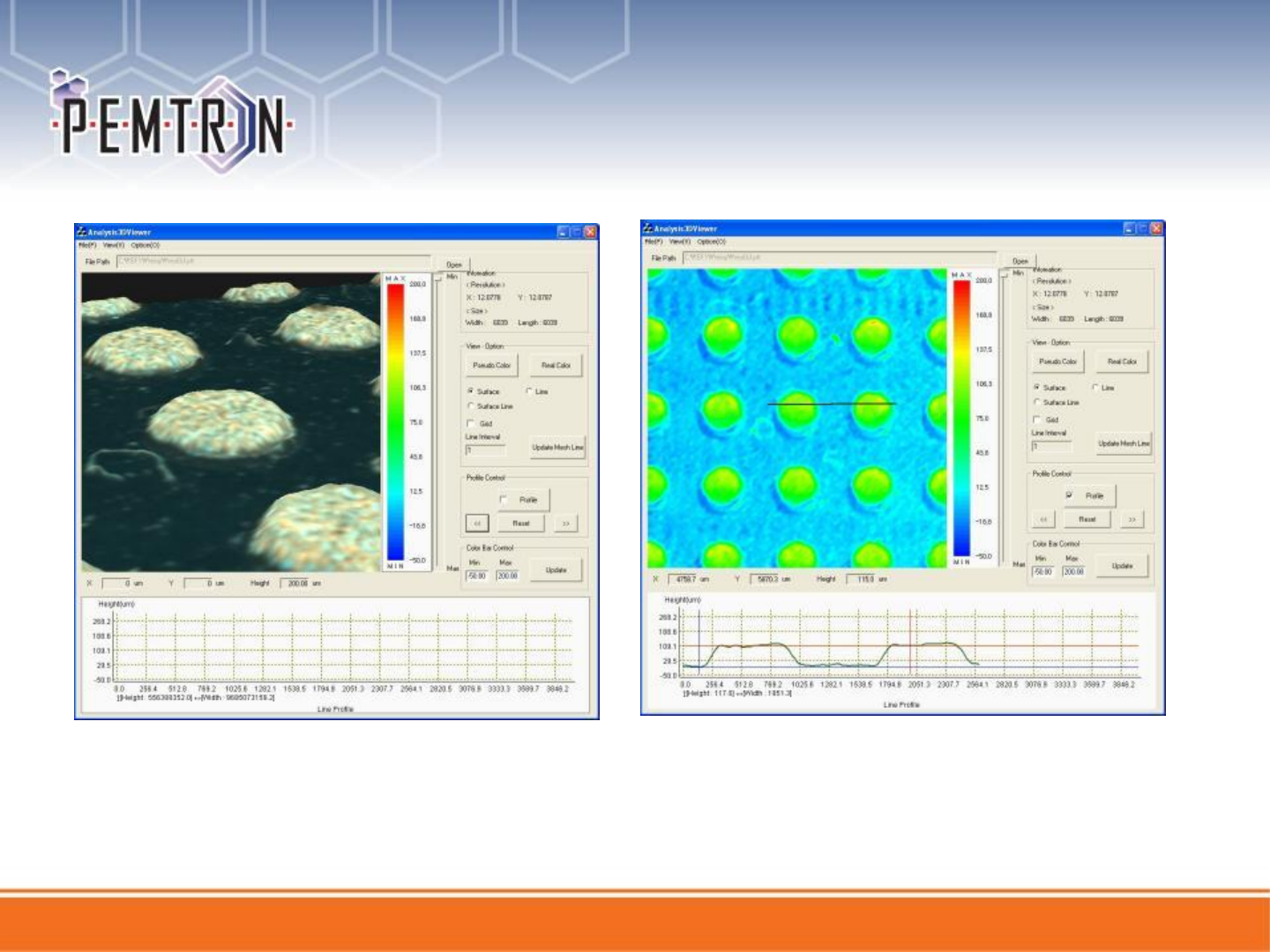

独特的3唯剖面分析功能（3D Profiler)
可以选择任意PAD进行剖面分析,
-可以通过该功能检查每个PAD的剖面高度
- 实时显示PAD的真3D图像，可以查看锡膏周围的丝印，异物等高度
- 可以360度旋转查看不良的状态
彩色分布图（更易于操作）
左边阵列的锡膏高度过大 调整印刷机参数后颜色分布均匀
彩色分布图可以通过颜色展示锡膏存在问题（体积，面积，高度过大）PAD的位置分
布，一目了然的发现印刷时存在的问题，有利于帮助工程师改善锡膏印刷的质量
