4-4 4 3 . 이 젝 터 밸 브 의 교 환 1 공 급 에 어 와 장 비 전 원 을 O F F 합 니 다 . 소 프 트 웨어를  종료 하고  장 비의  전원  스 위 치를  O F F 한  다 음 ,  장 비  왼쪽  아 래 에  있는  패널내 의 「 에 어공 급 / 배출 」 스 위 치를  오른 쪽으 로  돌 려 서  에어 공 급 을  중 단 시켜  주 십 시오…

4-3

2. 에어 조인트 교환

비상정지 버튼을 누릅니다 .

작업을안전하게하기위해 ,반드시장비를비상

정지상태로하여주십시오 .

에어 조인트를 분리합니다 .

8mm 정도크기의육각렌치로피더플레이트의밑

에서에어조인트를위로밀어올립니다 .

57402-F9-0 0

주의

에어호스에손상이가지않도록주의하여주십시오 .

에어 조인트를 조립합니다 .

새에어조인트를마크가정면을향하게해서위에

서눌러넣어주십시오 .

57403-F9- 00

주의

•

 방향을맞추지않고부착하면에어호스안에이물질이



 들어갈가능성이있으므로주의하여주십시오 .

•

 플레이트면보다낮아질때까지확실히눌러주십시오 .



 시간이지나면다소올라오므로 ,다시눌러넣어주십시

 오 .

동작을 확인합니다 .

1. 피더를세팅합니다 .

2. [ 장치 ] 버튼을누르고「피더」탭을열어ON/

OFF동작을합니다 .

에어 조인트 분리

Step 2

에어조인트

6각 렌치

에어 조인트 조립

Step 3

마크 방향 마크

4-4

3. 이젝터 밸브의 교환

공급 에어와 장비 전원을 OFF 합니다 .

소프트웨어를종료하고장비의전원스위치를

OFF 한다음 ,장비왼쪽아래에있는패널내의「에

어공급 / 배출」스위치를오른쪽으로돌려서에어

공급을중단시켜주십시오 .

57411-F9-10

헤드밸브 유니트의 컨넥터를 빼냅니다 .

헤드밸브유니트부에서I/O 보드부에하네스를접

속하고있는컨넥터 (CN11),(CN9)를뺍니다 .

57421-F9-10

주의

컨넥터하우징에얇은하네스가접속되어있으므로 ,절단시

에는충분히주의해주십시오 .컨넥터를뺄때는하네스를잡

아당기지마시고 ,컨넥터하우징을손으로잡아서빼주십시

오 .

에어튜브를 분리합니다 .

각헤드의스플라인샤프트상부의원터치조인트

에접속되어있는에어튜브를빼주십시오 .

57422-F9-10

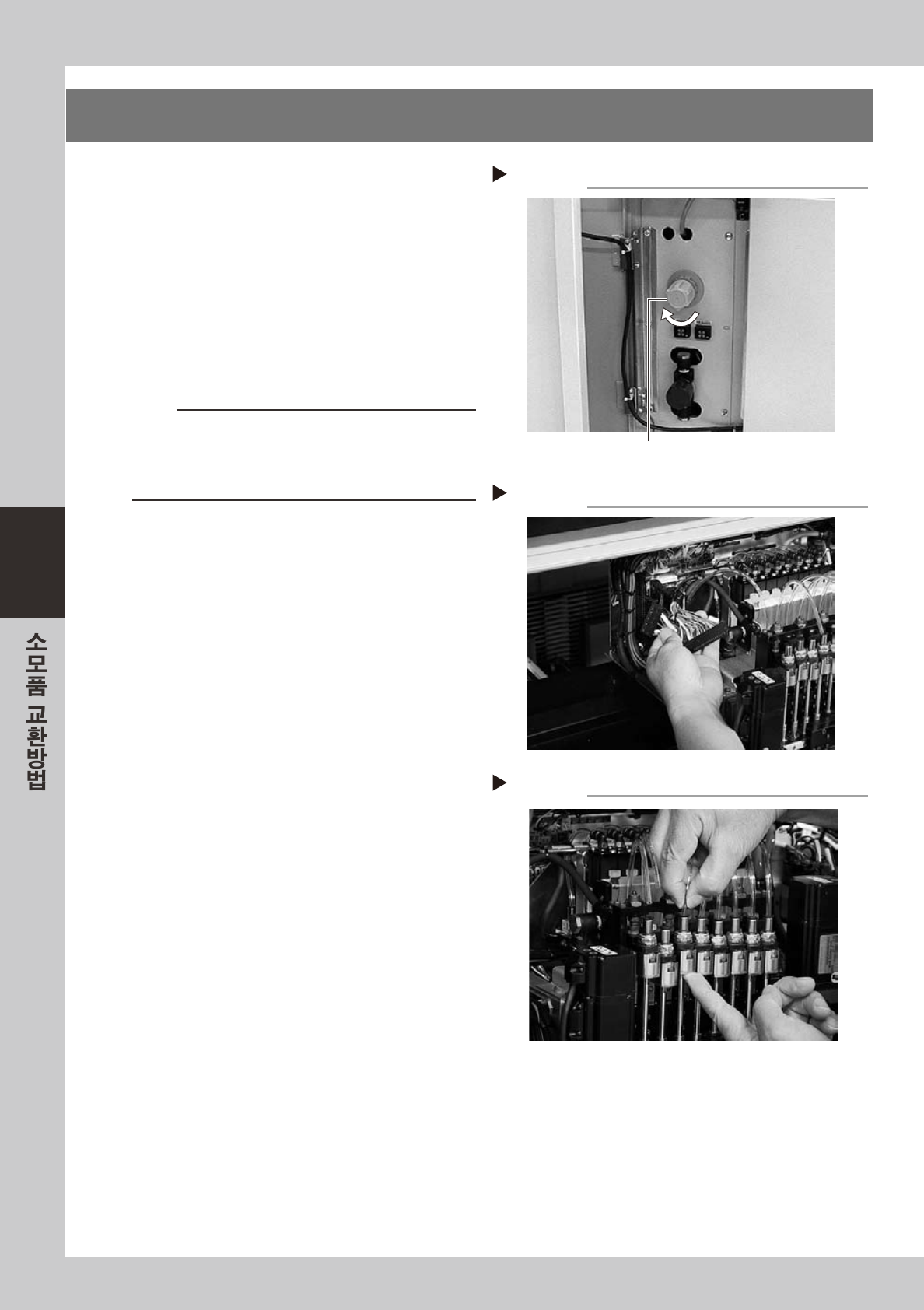

공급에어 중지

Step 1

에어 공급/배출 스위치

컨넥터를 분리한다

Step 2

에어튜브를 분리한다

Step 3

4-5

밸브 유니트의 에어호스를 분리합니다 .

헤드상부의우측에있는에어호스3 군데를빼주

십시오 .

57423-F9-10

밸브 유니트를 헤드부에서 분리합니다 .

1. 육각렌치 (5) 로밸브유니트의베이스를고정

하고있는볼트4 개를분리합니다 .( 베이스좌

우에2 개씩있습니다 .)

2. 밸브유니트위에들어올리듯이해서 ,헤드부

에서분리합니다 .

57424-F9-10

에어호스를 분리한다

Step 4

이 3군데를 분리한다

밸브 유니트를 분리한다

Step 5

6각 렌치로 볼트를 푼다

분리한 밸브 유니트
