选定方法 SFE 系列 型号选定方法 请根据流量特性图表， 及安装元件的排气流量， 选定洁净室用排气过滤器型号。 首先， 请根据 「 q 计算排气流量」 得出元件的排 气流量， 再依据 「 w 基于排气流量选 定型号」 进行选定。 如已知排气流 量， 请直接参 考 「 w 基于排气流量选定型号」 进行选定。 q 计算排气流量 1) 气缸的排气 ( 电磁阀的排气 ) 1. 对照下图， 通过使用气缸的缸径及驱动速度求出排气流 量。 2. 参…
安装扩展品种
关于中空纤维膜
由麦秆状带小孔纤维的多孔质构造的中空纤维膜。
中空纤维过滤，是指通过多层纤维孔，捕捉∙过滤压缩空气中的杂质。
SFE
系列
外螺纹型 插入型
快换接头型
过滤
杂质
(形象图)
(形象图)
洁净空气
系列
最大处理流量
L/min(ANR)
M5 R1/8 R1/4 ø4 ø6 ø8 ø10 ø4 ø6 ø8 ø10
SFE1
3
SFE3
30
SFE4
65
SFE5
130
SFE7
200
快换接头型
●无排气方向空间的情况
●与接头干涉的情况
节省空间
设置
NewNew
1
选定方法
SFE
系列
型号选定方法
请根据流量特性图表，及安装元件的排气流量，选定洁净室用排气过滤器型号。
首先，请根据「q计算排气流量」得出元件的排气流量，再依据「w基于排气流量选定型号」进行选定。如已知排气流量，请直接参
考「w基于排气流量选定型号」进行选定。
q计算排气流量
1)
气缸的排气
(
电磁阀的排气
)
1.
对照下图，通过使用气缸的缸径及驱动速度求出排气流
量。
2.
参考下式，将求出的排气流量按照使用压力
(
向气缸提
供的压力
)
换算为修正排气流量。
修正排气流量＝排气流量×
向气缸提供的压力
(
表压
)
＋
0.1
0.5
3.
集装式等集中配管、多气缸共同作业的情况，合计所
有气缸的排气流量，得出最大处理流量。
2)
真空发生器的排气
计算真空发生器排气流量时，将吸入空气流量加上消耗空
气流量，作为排气流量。
3)
其它元件的排气
请以各元件所记载的消耗流量为准。
w基于排气流量选定型号
由「q计算排气流量」算出的排气流量，即为表
2
中的处理
流量，请根据处理流量
(
虚线
)
与流量特性
(
实线
)
的交叉点
选定型号。
·
型号不同，负载背压可能影响正常动作或性能，请依据
样本等，确认元件不受背压影响的范围，再选定型号。
·
气缸至排气口配管较长时，排气阻力会增大，所以请注
意留出余地。
·
安装元件时，可能出现与配管干涉的状况，请确认外形
尺寸，防止干涉。
0
50
100
150
200
250
300
0 100 200 300
400
500 600 700
800
气缸驱动速度[mm/s]
排气流量[L/min(ANR)]
95
ø10
ø40
ø25
ø20
ø32
表
1
气缸的排气流量计算表
(
排气节流
)
例
)
管径
ø32
、驱动速度
400mm/s
、供压
0.5MPaG
的情况
1.
从图表得，排气流量为
95L/min(ANR)
。
2.
从换算式得修正排气流量
95
×
0.5
＋
0.1
0.5
＝
114L/min(ANR)
SFE5
SFE7
SFE1
SFE3
SFE4
0
0.01
0.02
0.03
0.04
0.05
0 20 40 60 80 100 120 140 160 180
200
处理流量[L/min(ANR)]
SFE输入压力／背压[MPa]
表
2
流量特性
图示为推荐使用的流量范围。
(
初期状态
)
在处理流量为
80L/min(ANR)
的情况下，与该流量相关的流量特性曲
线为
SFE5及SFE
7
，因此请从SFE5、SFE7中选择。
2

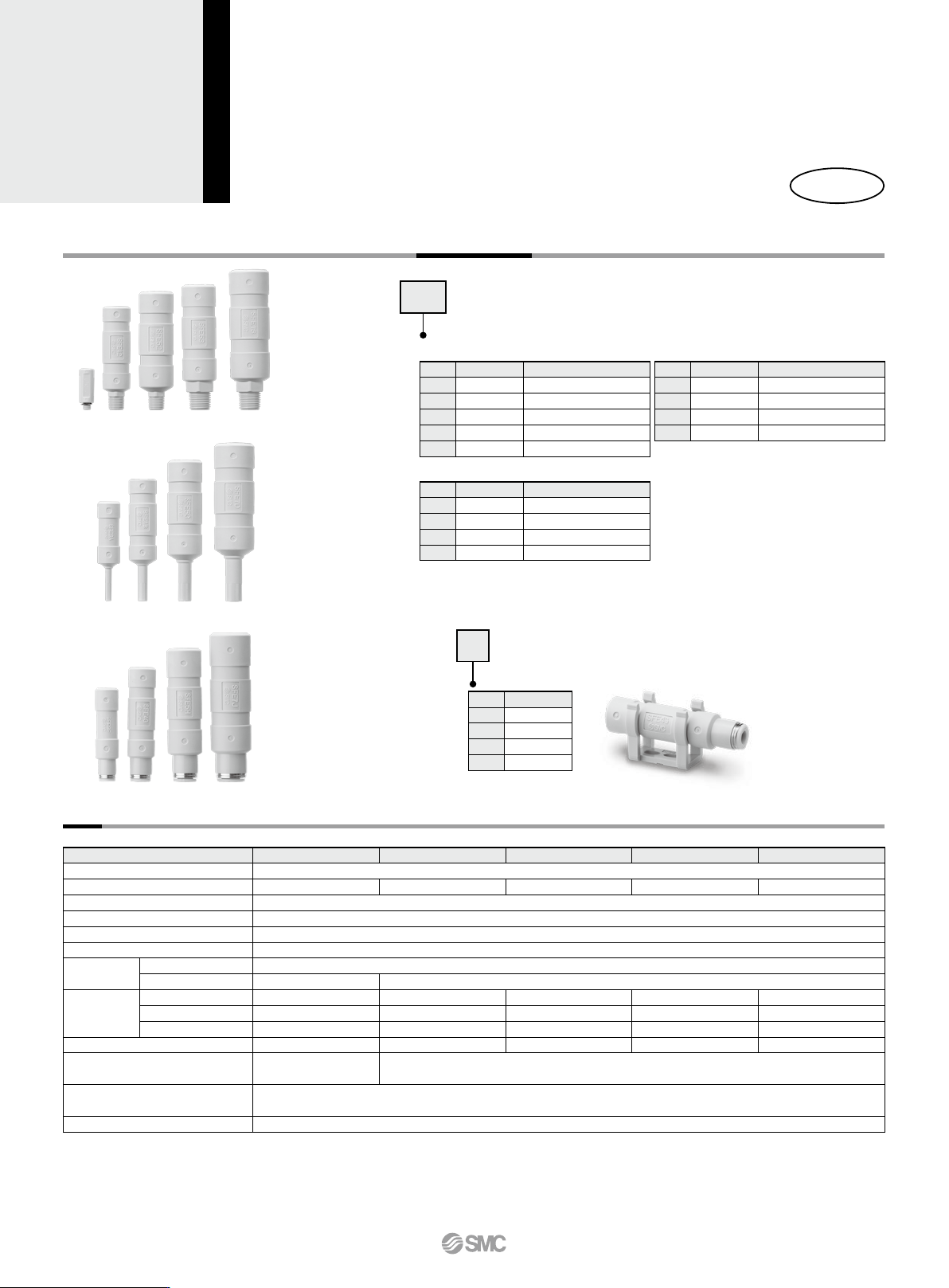

型号表示方法
托架型号
洁净室用排气过滤器
SFE
系列
SFE
SFE-BR
11
3
尺寸／接管口径
外螺纹型 插入型
快换接头型
规格
记号 接管口径
最大处理流量
L/min(ANR)
3A
ø
4
30
4B
ø
6
65
5C
ø
8
130
7D
ø
10
200
记号 适用管外径
最大处理流量
L/min(ANR)
3F
ø
4
30
4G
ø
6
65
5H
ø
8
130
7J
ø
10
200
记号 接管口径
最大处理流量
L/min(ANR)
11
M5
×
0.8 3
42
R1/8 65
52
R1/8 130
53
R1/4 130
73
R1/4 200
记号 适用型号
3
SFE3
□
4
SFE4
□
5
SFE5
□
7
SFE7
□
型号
SFE11 SFE3□ SFE4□ SFE5□ SFE7□
使用流体
注
1)
空气
最大出理流量
注
2)
~3L/min(ANR) ~30L/min(ANR) ~65L/min(ANR) ~130L/min(ANR) ~200L/min(ANR)
过滤精度
注
3)
0.01
μ
m(
捕捉效率
99.99%)
消音效果
注
3)
30dB(A)
使用温度
5~45
℃
耐差压力
(
最高使用压力
)
注
4)
0.1MPa
材质
注
5)
本体
PBT
、聚烯烃、聚氨酯、
PP
※
、不锈钢
※
、
EPDM(
氟素涂料）
※
静密封圈
NBR
、不锈钢 —
产品质量
外螺纹型
1g
—
7g 12g 17g
插入型
—
3g 6g 11g 16g
快换接头型
—
5.5g 8g 16g 24g
托架质量
—
1.2g 2.5g 3.5g 5.5g
适用管子材质
注
6)
(
快换接头型
)
—
PFA
、聚烯烃、软质聚烯烃、聚氨酯
更换时期
·
使用
2
年后或
SFE
的背压达到
0.1MPa
时
·
由于堵塞导致系统无法正常运转时
捆包
防静电密封双层包装
注
1)
含臭氧环境请勿使用。
注
2)
请根据处理流量进行型
号选择
(
参见
P.2)
。
注
3)
本公司测试条件下。
注
4)
是
SFE
负荷压力，而不是
SFE
安装元件
(
电磁阀、气缸等
)
的供气压力。
注
5)
带※的材质仅适用于快换接头型。
注
6)
聚氨酯管为软质，插入时可能出现折叠，请拿稳管根部，确保插入到底部。
外螺纹型
插入型
快换接头型
RoHS
3
