1-7 Overview 1.4. Probe Pin 规格 探针构成 表 1.2 Probe Pin Assignment (Non IT) 表 1.3 Probe Pin Assignment (IT) Pin No. 针（ pin ） 功能 Use Pin No. 针（ pin ） 功能 Use 1 ID0 X 7 Indexing Signal ○ 2 ID1 X 8 Clamping Signal ○ 3 D24V X 9…
1-6
SM-Series SME
带式喂料带式器的操作手册
图
1.5 SME12~88mm
带式喂料器
1:
料带
2:
料带导件
3:
机架
4:
元器件
吸附点的Z值根据供料器种类而有各种不同的值。而且，吸附点的Z值根据元器件
供应料带的种类而不同。压纹料带(embossed tape)需要根据料袋深度与元器件高度
予以设置，如上图所示，吸附Z 值有时候会具有负值。
1-7
Overview

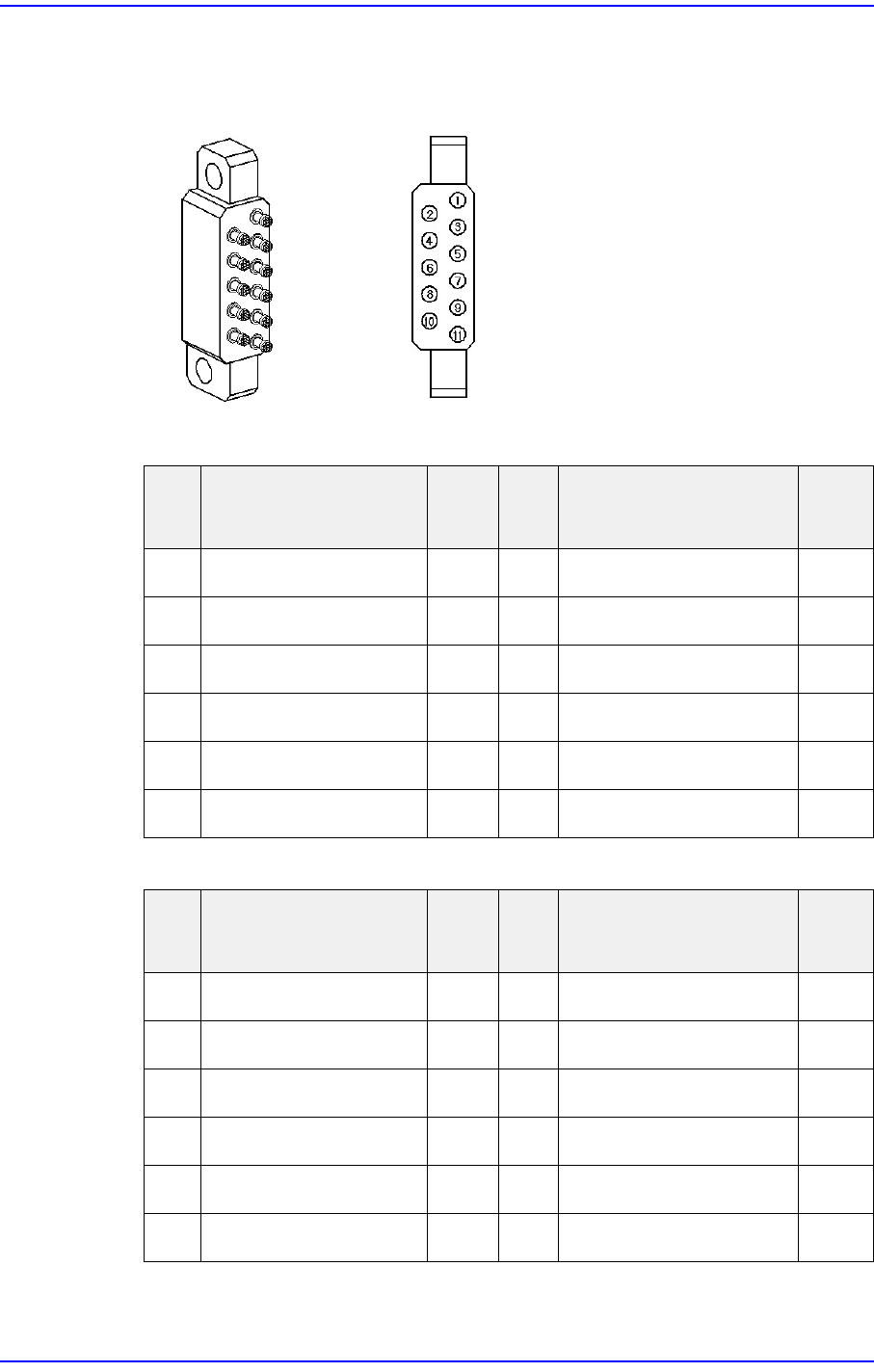

1.4. Probe Pin规格
探针构成
表
1.2 Probe Pin Assignment (Non IT)
表
1.3 Probe Pin Assignment (IT)
Pin
No.
针（ pin）功能
Use
Pin
No.
针（ pin）功能
Use
1 ID0 X 7 Indexing Signal
○
2 ID1 X 8 Clamping Signal
○
3 D24V X 9 Indexing Command
○
4
通信
X 10 F24V
○
5
通信
X 11 F24G
○
6 D24G X
Pin
No.
针（ pin）功能
Use
Pin
No.
针（ pin）功能
Use
1ID0
○
7 Indexing Signal
○
2ID1
○
8 Clamping Signal
○
3 D24V
○
9 Indexing Command
○
4
通信 ○
10 F24V
○
5
通信 ○
11 F24G
○
6 D24G
○
