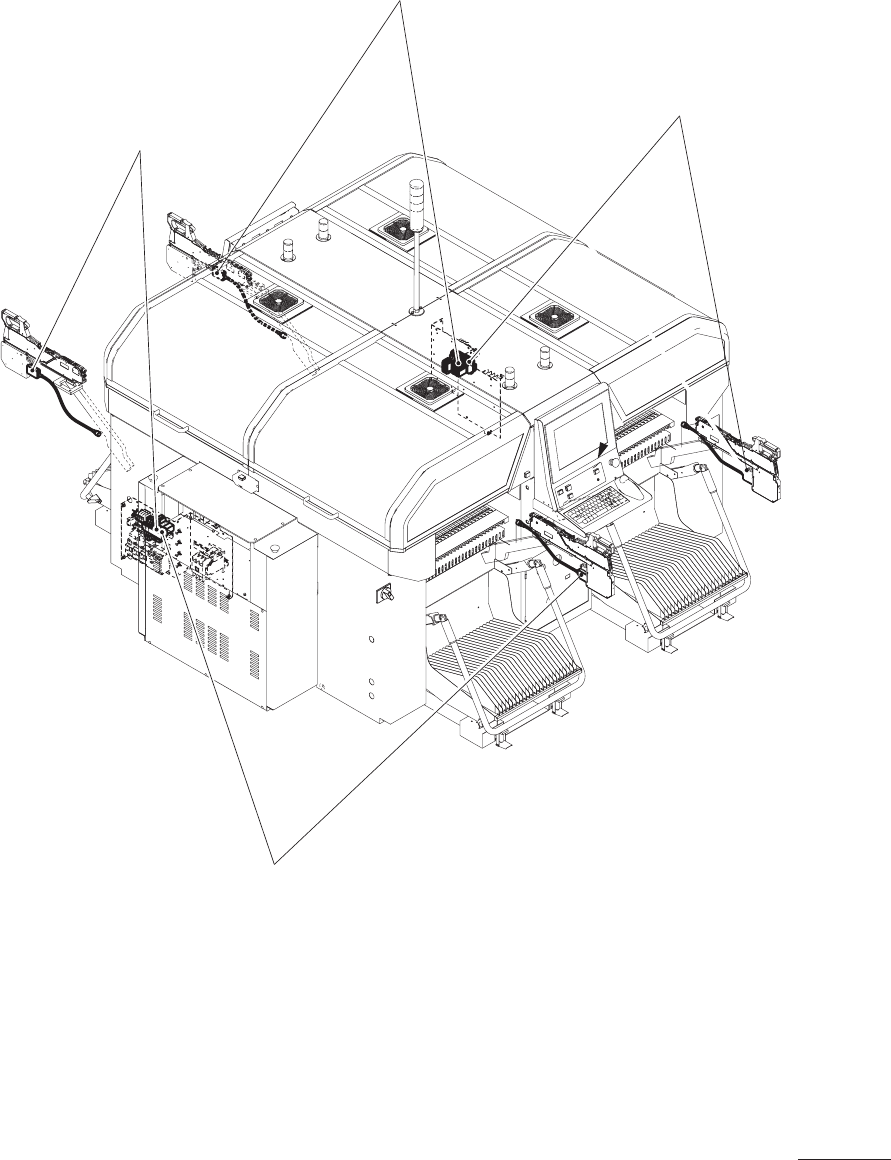

G -S006-03 0909-002 10 301 352 355 354 353 358 357 357 . 359 360 . 371 . 372 373 . 371 . 372 373 . 371 . 372 373 . 302 303 362 356 361 370 351 本体部 MAIN BODY SECTION Fig. B-4 ケーブル Cable
G -S006-03
0909-002
9
For Left-Rear
For Right-Rear
For Right-Front
For Left-Front
G -S006-03 G -S006-03
テープフィーダセット治具用
CONNECTOR FOR TAPE FEEDER
コネクタ
INST
ALLATION JIG
G -S006-03
0909-002
10
301
352
355
354
353
358
357
357
.
359
360
.
371
.
372
373
.
371
.
372
373
.
371
.
372
373
.
302
303
362
356
361
370
351
本体部
MAIN BODY SECTION
Fig. B-4
ケーブル
Cable
G -S006-03
1012-003
11
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
301 6301299792 BRACKET 1
803EBA210050-A001
211F8790
302 6301299341 MECH PARTS(MAGNET CATCH) 1
803EBA210050-A002
226J1970
303 6301299914 CASE,CONN 1
803EBA210050-A003
23K10344
351 6301287980 CONNECTOR 1
803B-A210010-A151
4J100891
352 6301288109 COVER 1
803B-A210010-A052
211A8829
353 6301288116 COVER 1
803B-A210010-A053
211A8830
354 6301288123 PLATE 1
803B-A210010-A054
211D9763
355 6301288130 PLATE 1
803B-A210010-A055
211D9764
356 6301288871 ACCESSORY,P.C.B 2
803B-A210010-A056
23L10094
357 6301288901 MACHINE SCREW 4
803B-A210010-A057
221D0172
358 4111129001 SCR PAN 2X10 2
803B-A210010-A058
221E0479
359 4111412509 WASHER SPR 2 2
803B-A210010-A059
221H0276
360 4111315305 WASHER F 2X4.3X0.3 2
803B-A210010-A060
221H0333
361 6301290201 NAME PLATE,INDEX 1
803B-A210010-A061
6P460137
362 6301290218 NAME PLATE,INDEX 1
803B-A210010-A062
6P460138
370 6301298511 CORD 4
803B-A210010-A170
4W202926
371 4111425004 SCR PAN 2.5X8 6 M2.5X8 PAN 221E0487
372
4111412707 WASHER SPR 2.5 6 SW2.5 F 221H0278
373 41
11413704 WASHER V 2.5X6.5X0.5 6 FW2.5 F 221H0309
B-4
