- 37 - 1 9 .CO VE R CO MP ON E NT S (7 )( TY P E XL ) カバー関係（７） （ＸＬ 仕様） 2 4 3 5 6 7 8 9 10 12 15 14 16 19 17 18 20 23 21 22 24 25 35 36 37 38 39 40 41 42 43 44 46 45 47 48 49 30 29 31 32 27 28 33 34 34 46 45 11 93 94 86 9…
- 36 -
NOTE( 注記 ) #01....FRONT IS M/E BANK COMMONNESS AT フロントが固定バンク時、メカ／電動バンク共通
A FIXED BANK.
#02....REAR IS M/E BANK COMMONNESS AT リアが固定バンク時、メカ／電動バンク共通
A FIXED BANK.
#03....FRONT IS M/E BANK COMMONNESS AT フロントが交換台車仕様時、メカ／電動バンク共通
THE CHANGER TRUCK SPECIFICATION.
#04....REAR IS M/E BANK COMMONNESS AT リアが交換台車仕様時、メカ／電動バンク共通
THE CHANGER TRUCK SPECIFICATION.
#05....FOR EN OR OPTION ＥＮ 又は、オプション用
#06....FOR CHANGER TRUCK 交換台車用

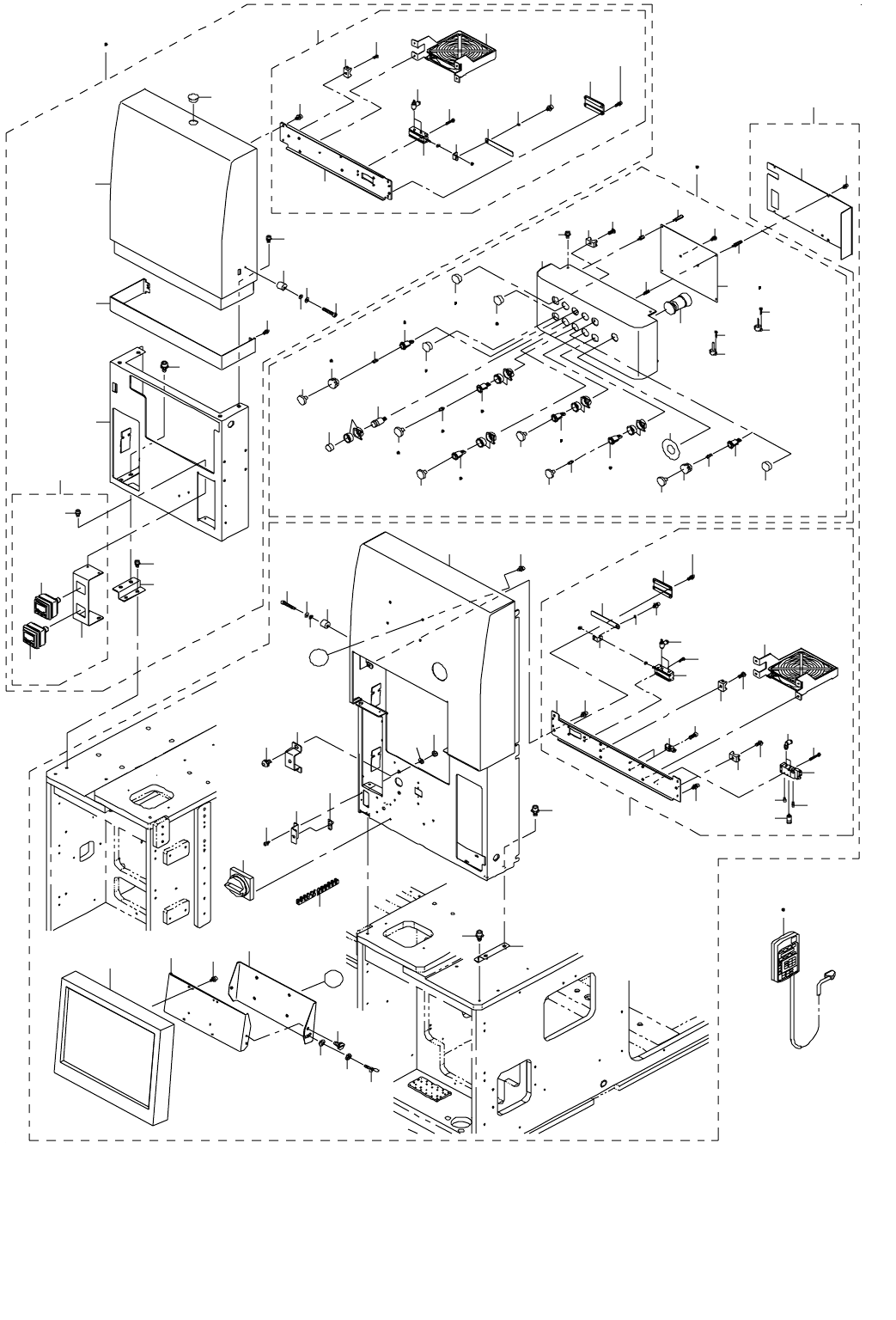

REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#05
400-93769 ASM_CONVEYOR_COVER_L
搬送カバー＿ Ｌ 組
1
2 400-93714 CONVEYOR_COVER_L 搬送カバー＿ Ｌ (2)
3 400-93715 CONVEYOR_SIDE_COVER_L
搬送サイドカバー＿ Ｌ
(2)
4 400-93716 CONVEYOR_UPPER_COVER_L
搬送上カバー＿ Ｌ
(2)
5 400-01493 CONVEYOR COVER STOPPER(EN)
搬送カバーストッパ（ＥＮ）
(2)
6 400-01484 CONVEYOR SHUTTER U(LEN)
搬送シャッター Ｕ（Ｌ、ＥＮ）
(2)
7 400-01485 CONVEYOR SHUTTER B(LEN) 搬送シャッター Ｂ（Ｌ、ＥＮ） (2)
8 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(40)
9 400-01490 TAPE
テープ
(2.8)
10 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(2)
11
#01
400-93748 ASM_BANK_COVER_F_L
バンクカバー＿Ｆ＿Ｌ組
1
12 400-93676 BANK_COVER_FC_L バンクカバー＿ ＦＣ ＿ Ｌ (1)
13 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
14 HM-0010100-10 FILTER
フィルター
(2)
15 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
16 400-93677 BANK_COVER_FL_L
バンクカバー＿ ＦＬ ＿ Ｌ
(1)
17 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (4)
18 400-93678 BANK_COVER_FR_L
バンクカバー＿ ＦＲ ＿ Ｌ
(1)
19 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
20 400-93750 ASM_BANK_COVER_PLATE
バンクカバープレート組
(1)
21 400-93722 BANK_COVER_PLATE_L
バンクカバープレート＿ Ｌ
(1)
22 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (4)
23 400-93723 BANK_COVER_PLATE_R
バンクカバープレート＿ Ｒ
(1)
24 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
25 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
26 400-97761 FEEDER_SIDE_COVER_FL
フィーダーサイドカバー ＦＬ
(1)
27 400-97762 FEEDER_SIDE_COVER_FR フィーダーサイドカバー ＦＲ (1)
28
#02
400-93749 ASM_BANK_COVER_R_L
バンクカバー＿Ｒ＿Ｌ組
1
29 400-01512 COVER STUD YF
カバースタッド ＹＦ
(4)
30 400-93679 BANK_COVER_RC_L
バンクカバー＿ ＲＣ ＿ Ｌ
(1)
31 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
32 400-93680 BANK_COVER_RL_L バンクカバー＿ ＲＬ ＿ Ｌ (1)
33 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
34 400-93681 BANK_COVER_RR_L
バンクカバー＿ ＲＲ ＿ Ｌ
(1)
35 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
36 400-93750 ASM_BANK_COVER_PLATE
バンクカバープレート組
(1)
37 400-93722 BANK_COVER_PLATE_L
バンクカバープレート＿ Ｌ
(1)
38 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (4)
39 400-93723 BANK_COVER_PLATE_R
バンクカバープレート＿ Ｒ
(1)
40 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
41
#03
400-93751 ASM_T_BANK_COVER_F_L
Ｔ バンクカバー＿Ｆ＿Ｌ組
1
42 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
43 SL-6040892-TN BOLT 座金付き六角穴ボルト (8)
44 400-01512 COVER STUD YF
カバースタッド ＹＦ
(4)
45 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(1)
46 400-93828 T_FEEDER_SIDE_COVER_FL
Ｔ ＿フィーダーサイドカバー ＦＬ
(1)
47 400-93829 T_FEEDER_SIDE_COVER_FR
Ｔ ＿フィーダーサイドカバー ＦＲ
(1)
48 400-93682 T_BANK_COVER_FCL_L Ｔ ＿バンクカバー＿ ＦＣＬ ＿ Ｌ (1)
49 400-93683 T_BANK_COVER_FCR_L
Ｔ ＿バンクカバー＿ ＦＣＲ ＿ Ｌ
(1)
50 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
51 400-93710 CHIP_COVER
チップカバー
(1)
52 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
53 HM-0010100-10 FILTER フィルター (2)
54 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
55 400-93686 T_BANK_COVER_FL_L
Ｔ ＿バンクカバー＿ ＦＬ ＿ Ｌ
(1)
56 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
57 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
58 400-93687 T_BANK_COVER_FR_L Ｔ ＿バンクカバー＿ ＦＲ ＿ Ｌ (4)
59 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
60
#04
400-93752 ASM_T_BANK_COVER_R_L
Ｔ バンクカバー＿Ｒ＿Ｌ組
1
61 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
62 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
63 SM-6040802-TN SCREW 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８ (2)
64 400-93689 T_BANK_COVER_RR_L
Ｔ ＿バンクカバー＿ ＲＲ ＿ Ｌ
(1)
65 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
66 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
67 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(6)
68 400-93684 T_BANK_COVER_RCL_L Ｔ ＿バンクカバー＿ ＲＣＬ ＿ Ｌ (1)
69 400-93685 T_BANK_COVER_RCR_L
Ｔ ＿バンクカバー＿ ＲＣＲ ＿ Ｌ
(1)
70 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
71 400-93710 CHIP_COVER
チップカバー
(1)
72 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
73 400-93688 T_BANK_COVER_RL_L Ｔ ＿バンクカバー＿ ＲＬ ＿ Ｌ (1)
74 #06 400-99492 BOTTOM_HOLE_COVER ボトムホールカバー 4
75
#06
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
16
- 37 -
19.COVER COMPONENTS(7)(TYPE XL)
カバー関係（７）（ＸＬ 仕様）
2
4
3
5
6
7
8
9
10
12
15
14
16
19
17
18
20
23
21
22
24
25
35 36
37
38
39
40
41
42
43
44
46
45
47
48
49
30
29
31
32
27
28
33
34
34
46
45
11
93
94
86
90
88
89
96
97
98
99
95
102
101
103
105
107
106
108
109
110
111
113
112
36
119
120
81
82
118
92
91
84
85
53
54
53
54
55
56
57
58
62
62
61
60
80
83
87
A
A
26
51
52
1
100
63
64
63
64
63
64
63
63
64
65
66
65
67
68
68
68
68
69
71
72
73
72
74
74
78
79
78
79
78
79
59
116
115
104
114
117
50
74
67
63
64
69
70
76
77
75
79
13
15
- 38 -
NOTE( 注記 ) #01. ...FOR EN ＥＮ 用
#02....FOR 3020 ３０２０用
#03....FOR 3020R ３０２０ Ｒ 用
#04....OPTIONAL PARTS オプション部品
#05....OPTIONAL PARTS(EN) オプション部品（ＥＮ）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93727 ASM_COVER_FUR カバー＿ ＦＵＲ 組 1
2 400-93627 COVER_FUR カバー ＦＵＲ (1)
3 SL-6061292-TN SCREW
座金付き六角穴ボルト
(5)
4 400-93706 HANDLE PLATE
ハンドルプレート
(1)
5 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(2)
6 400-93674 COVER_SUPPORT_R カバー＿サポート＿ Ｒ (1)
7 SL-6061292-TN SCREW 座金付き六角穴ボルト (2)
8 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
9 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(1)
10 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(1)
11 HA-0053800-00 SWITCH スイッチ (1)
12 400-48083 15INCH LCD MODULE １５インチ ＬＣＤ モジュール (1)
13 400-47170 LCD_BRACKET_F
ＬＣＤ ブラケット Ｆ
(1)
14 400-47171 LCD_BRACKET_R
ＬＣＤ ブラケット Ｒ
(1)
15 SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
16 SD-0640246-SP HINGE SCREW D=6.35 H=2.4 段ねじ Ｄ ＝６．３５ Ｈ ＝２．４ (2)
17 WP-0641601-SC WASHER 平座金みがき丸 Ｍ ６ (1)
18 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(1)
19 161-87007 WING BOLT
蝶ボルト
(1)
20 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
( 0.1 6)
21 400-02325 HDD ACCESS LAMP ASM ＨＤＤ アクセスランプ組 (1)
22 400-93712 ACCESS_LAMP_BR アクセスランプ＿ ＢＲ (1)
23 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(2)
24 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(2)
25 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
26 400-93781 ASM_SCF_LOCK_UNIT_FR_L ＳＣＦ ロックユニット ＦＲ＿Ｌ組 (1)
27 400-92587 COVER LOCK SV ASM カバーロック ＳＶ 組 (1)
28 SM-6852002-TN SCREW
六角穴ボルト Ｍ ２．５ Ｌ ＝２０
(2)
29 400-46535 CHECK VALVE
チェックバルブ
(1)
30 PA-1001524-A0 AIR CYLINDER
エアシリンダ
(1)
31 SM-6041402-TN SCREW M4X0.7 L=14 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４ (2)
32 PC-0105080-00 SPEED CONTROLLER スピ−ドコントロ−ラ (2)
33 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
34 PX-0505010-00 SILENCER
消音器
(2)
35 400-93696 SCF_STOPPER_BAR_R
ＳＣＦ ストッパーバー＿ Ｒ
(1)
36 SL-6040892-TN BOLT 座金付き六角穴ボルト (4)
37 400-93698 SCF_STOPPER_PLATE ＳＣＦ ストッパープレート (1)
38 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
39 400-93694 SCF_STOPPER
ＳＣＦ ストッパー
(1)
40 400-93697 SCF_STOPPER_BR
ＳＣＦ ストッパー＿ ＢＲ
(1)
41 400-93711 COLLAR カラー (1)
42 SL-6040892-TN BOLT 座金付き六角穴ボルト (1)
43 PJ-3080400-06 UNION
ユニオンワイ
(4)
44 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１２
(2)
45 HX-0029400-00 FIXED BASE
固定ベース
(2)
46 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (2)
47 400-93770 ASM_Y_MOTOR_FAN
Ｙ モータファン組
(1)
48 400-97768 SWITCH_PANEL_COVER_F
スイッチパネルカバー Ｆ
(1)
49 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
50 WP-0550836-SC WASHER 5.5X12X0.8 平座金 ５．５ Ｘ １２ Ｘ ０．８ (1)
51 400-93765 ASM_SWITCH_PANEL_F スイッチパネル＿ Ｆ 組 1
52
#01
400-93766 ASM_SWITCH_PANEL_F(EN)
スイッチパネル＿ Ｆ ＿（ＥＮ）組
1
53 HX-0035400-0M STUD
基板サポート
(4)
54 HX-0035400-0H SPACER
スペーサ
(6)
55 HX-0029400-00 FIXED BASE 固定ベース (3)
56 SM-4040601-SC SCREW M4X0.7 L=6 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６ (3)
57 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
58 E1326-715-000 EMERGENCY SEAL
エマージェンシ シール
(1)
59 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
60 400-02301 MOUSE CABLE ASM マウスケーブル組 (1)
61 400-02302 KEYBOARD CABLE ASM キーボードケーブル組 (1)
62 SL-4021291-SC SCREW M2 L=12
座金付きなべ小ねじ Ｍ ２ Ｌ ＝１２
(4)
63 HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(6)
64
#01
HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(5)
65 HA-0053400-7A LED YELLOW ＬＥＤ 黄 (2)
66 #0 1
HA-0053400-7A LED YELLOW ＬＥＤ 黄 (1)
67 HA-0053400-70 LED GREEN
ＬＥＤ 緑
(2)
68 HA-0055200-30 BEZEL
ベゼル
(4)
69 HA-0053400-4A BEZEL
ベゼル（カバー付き）
(2)
70 #0 1 HA-0053400-4A BEZEL ベゼル（カバー付き） (1)
71 HA-0055200-10 LED RED ＬＥＤ 赤 (1)
72 HA-0055200-1A LENSE YELLOW
レンズ 黄
(2)
73
#01
HA-0055200-1A LENSE YELLOW
レンズ 黄
(1)
74 HA-0055200-1B LENSE GREEN
レンズ 緑
(3)
75 HA-0053500-20 SWITCH ACTUATOR スイッチアクチュエータ (1)
76 HA-0055200-20 BEZEL ベゼル (1)
77 HA-0053500-3A BEZEL
ベゼル
(1)
78 HX-0032600-0A BUSH
ブッシュ
(3)
79
#01
HX-0032600-0A BUSH
ブッシュ
(4)
80 400-92833 EMG SW(F) ASM 非常停止スイッチ（Ｆ）組 (1)
81 400-92408 OPERATION PCB FRONT10 ASM オペレーション基板フロント１０組 (1)
82
#01
400-92482 OPERATION PCB FRONT10 ASM(EN)
オペレーション基板フロント１０組（ＥＮ）
(1)
83 400-93647 SWITCH_PANEL
スイッチパネル
(1)
84
#02
400-98787 ASM_COVER_FUL_3020_XL
カバー＿ ＦＵＬ ＿３０２０＿ ＸＬ 組
1
85 #0 3 400-98789 ASM_COVER_FUL_3020R_XL カバー＿ ＦＵＬ ＿３０２０Ｒ＿ＸＬ 組 1
86 SL-6061292-TN SCREW 座金付き六角穴ボルト (4)
87 400-93641 TOP_COVER_F_XL
トップカバー＿ Ｆ ＿ ＸＬ
(1)
88 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
89 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
90 400-93708 HOLE_PLUGS_HP11 ホールプラグ＿ ＨＰ １１ (1)
91 400-93621 TOP_COVER_FM_XL トップカバー＿ ＦＭ ＿ ＸＬ (1)
92 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
93 400-93673 COVER_SUPPORT_L
カバー＿サポート＿ Ｌ
(1)
94 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
95 400-93773 ASM_AIR_METER
エアメーター組 (1)
96 400-93653 AIR_METER_BR エアメーターブラケット (1)
97 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
98 400-48168 AIR PRESSURE SW ASM
正圧センサー組
(1)
99 400-47987 VACUUM PRESSURE SW ASM 負圧センサー組 (1)
100 400-98806 ASM_SCF_LOCK_UNIT_FL_XL ＳＣＦ ロックユニット ＦＬ ＿ ＸＬ 組 (1)
101 PA-1001524-A0 AIR CYLINDER
エアシリンダ
(1)
102 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(2)
103 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
104 400-93819 SCF_STOPPER_BAR_L_XL ＳＣＦ ストッパーバー＿ Ｌ ＿ ＸＬ (1)
105 SL-6040892-TN BOLT 座金付き六角穴ボルト (4)
106 400-93698 SCF_STOPPER_PLATE
ＳＣＦ ストッパープレート
(1)
107 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
108 400-93694 SCF_STOPPER
ＳＣＦ ストッパー
(1)
109 400-93697 SCF_STOPPER_BR ＳＣＦ ストッパー＿ ＢＲ (1)
110 400-93711 COLLAR カラー (1)
111 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
112 HX-0029400-00 FIXED BASE
固定ベース
(2)
113 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
114 400-93770 ASM_Y_MOTOR_FAN Ｙ モータファン組 (1)
115 SM-6042502-TN SCREW M4X0.7 L=25 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５ (1)
116 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(1)
117 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５ Ｘ １２ Ｘ ０．８
(1)
118 400-93810 COVER_FUL_XL
カバー＿ ＦＵＬ ＿ ＸＬ
(1)
119 #0 4 E9649-729-000 HOD ASM. ＨＯＤ 組 1
120 #0 5 E9662-729-000 HOD (EN) ＨＯＤ（ＥＮ） 1
