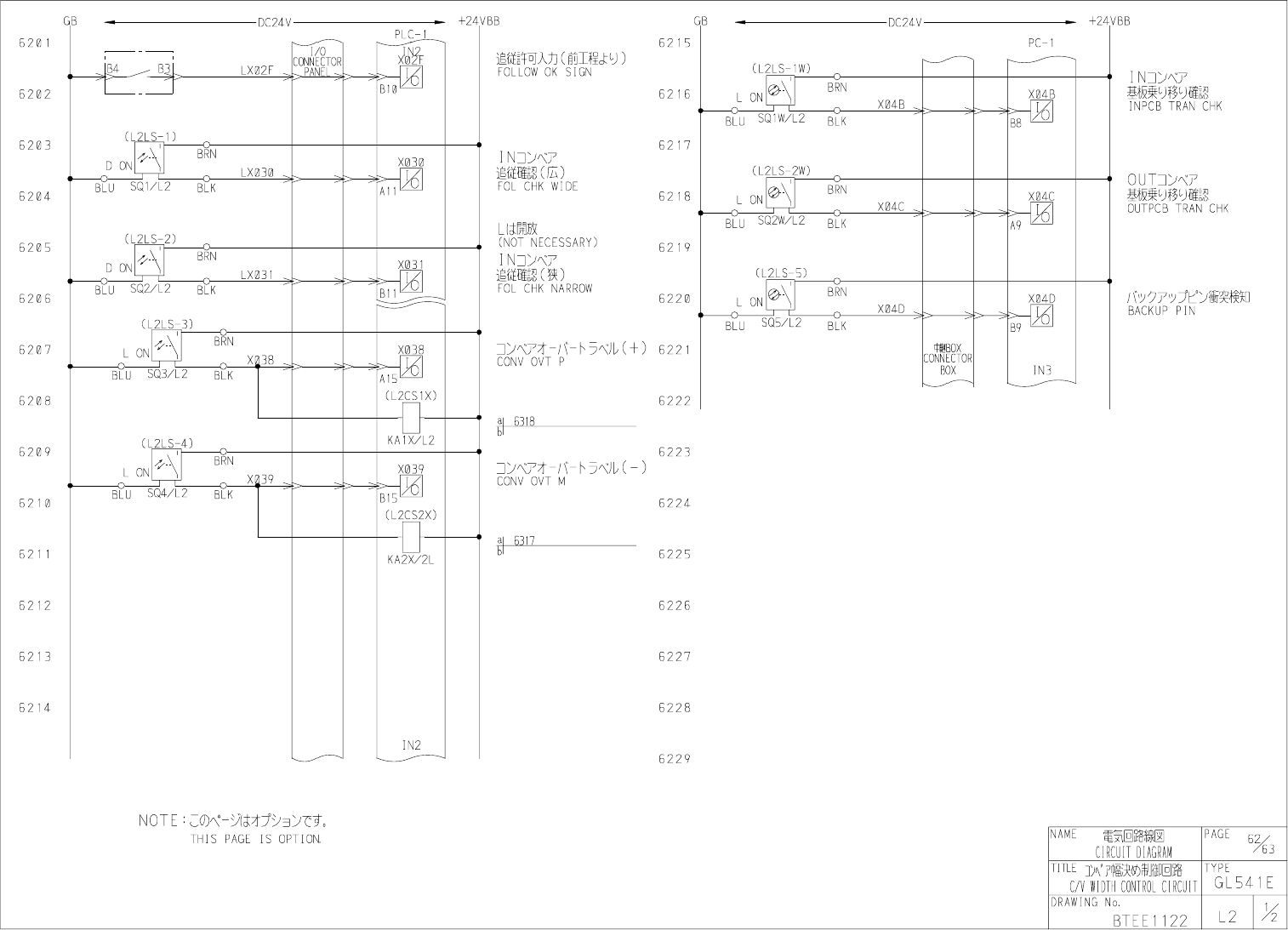

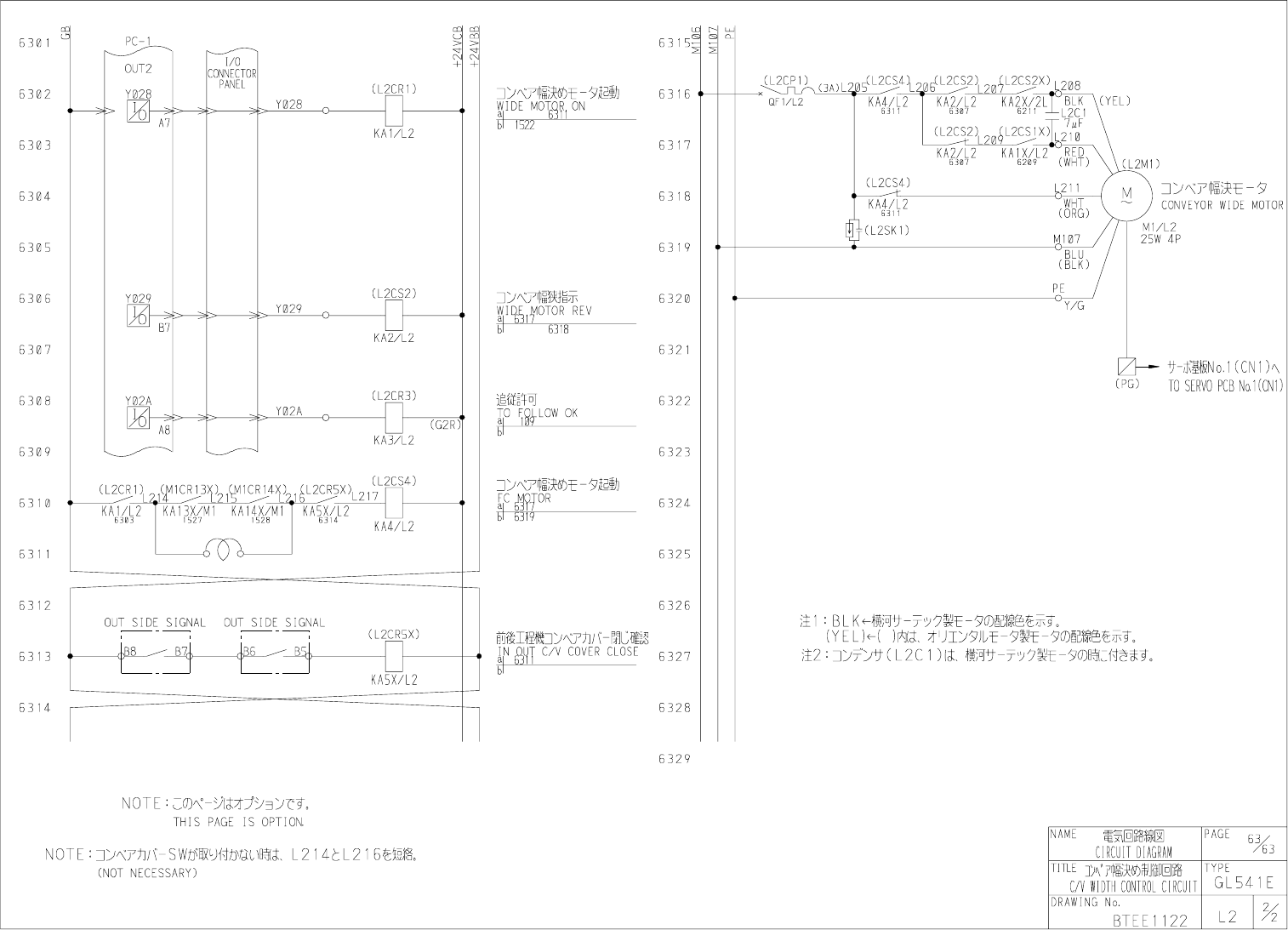

番号 品名 記号 形式 メーカー 定格 個数 備考 ｺｰﾄﾞ番号
NO. NAME SYMBOL TYPE MANUFACTURER RATING Q'TY NOTE CODE No.
カラーディスプレイ (M1LCD1) AEEBN2000
ｴﾃﾞｯｸﾘﾝｾｲ DC12V １ UF5310-2を使用 AEEBN2000
1 COLOR DISPLAY E1/M1 EDEC ELINSEY
(デジタル製)
フィルタ（９インチ） EEBM1060 富士機械製造(株) １ EEBM1060
2 FILTER FUJI MACHINE MFG
ディスプレイ枠 SJC-3010 富士機械製造(株) １ SJC-3010
3 DISPLAY FRAME FUJI MACHINE MFG
グリーンディスプレイ (CRT-2) D7MR-63B 大槌製作所
DC12V 7inch １ T4121A
4 GREEN DISPLAY E2/M1 OOZUCHI
フィルタ（７インチ） EEBM1070 富士機械製造(株) １ EEBM1070
5 FILTER FUJI MACHINE MFG
ディスプレイ枠 SJC-3020 富士機械製造(株) １ SJC-3020
6 DISPLAY FRAME FUJI MACHINE MFG
BKT (M1LCD1) EEBM3241 ｴﾃﾞｯｸﾘﾝｾｲ
ﾃﾞｨｽﾌﾟﾚｲ液晶 １ トラス小ネジ EEBM3241
7 BKT E1/M1 EDEC LINSEY
(UF5310-2)向け枠 M3x6 4本付属
スペーサ BSB-310 廣杉計器 4 BCD変換基板用
8 SPACER HIROSUGI
B.C.D変換基板 (M1PCB1) AEEPE1300 富士機械製造(株) １ AEEPE
9 BCD CONVERTER PCB AP1/M1 FUJI MACHINE MFG 1300
テンキーインチング基板 (M1PCB2) AEEPE2100 富士機械製造(株)
F:赤地に黒文字 １ M1PB10∼20,27∼42を AEEPE
10 10KEY INCHING PCB AP2/M1 FUJI MACHINE MFG
含む AD仕様 2100
テンキーインチング基板 AEEPE1600 富士機械製造(株)
F:白地に黒文字 (１) M1PB10∼20,27∼42を AEEPE
11 10KEY INCHING PCB FUJI MACHINE MFG
含む EC仕様 1600
ファンクションキー基板 (M1PCB3) AEEPE1502 富士機械製造(株) １
M1PB21∼26を含む AEEPE
12 FUNCTION KEY PCB AP3/M1 FUJI MACHINE MFG 1502
スペーサ PS-304
4mm 4 ﾃﾝｷｰ基板用
13 SPACER
照光式押釦スイッチ (M1PB1) A3SJ-90E1-24ER オムロン
DC24V 赤 １ 電源切 A50434
14 ILLUMINATED PUSH BUTTON SW SB1/M1 OMRON
POWER OFF
15
16
17
NAME 電気部品明細表 PAGE
ELECTRIC PARTS LIST 1/30
TITLE TYPE
OPERATION GL-541E
DRAWING NO.
BTEP1017 1/8
