一：基本编程法 一 焊盘查找： (1)Lban dsear ch 与 Wbandsearch 叠加。抽焊点颜色 (2)Imagemat ch 。截取图象 二 本体查找： (1)Contou r sfind 。 (2) Imagematch 。截取图象 三 虚焊 ： Scale. 抽蓝色 四 少锡 ： Scale. 抽红色 五 缺件 ： Scale. 抽本体颜色 六 错件 ： (1)O CV ，截取字样。 (2)O CVBIN ，抽字的颜…
一：基本编程法
一 焊盘查找：(1)Lbandsearch 与 Wbandsearch 叠加。抽焊点颜色
(2)Imagematch。截取图象
二 本体查找：(1)Contoursfind。
(2) Imagematch。截取图象
三 虚焊 ：Scale.抽蓝色
四 少锡 ：Scale.抽红色
五 缺件 ：Scale.抽本体颜色
六 错件 ：(1)OCV，截取字样。
(2)OCVBIN，抽字的颜色再截取字样。
七 极反 ： (1)Marksearch，抽取实际颜色
(2)Scale，抽取实际颜色
(3) Imagematch，截取图象
八 短路 ： Connex
九 MARK ：(1)Marksearch
(2) Imagematch
二：算法解释
一：Lbandsearch

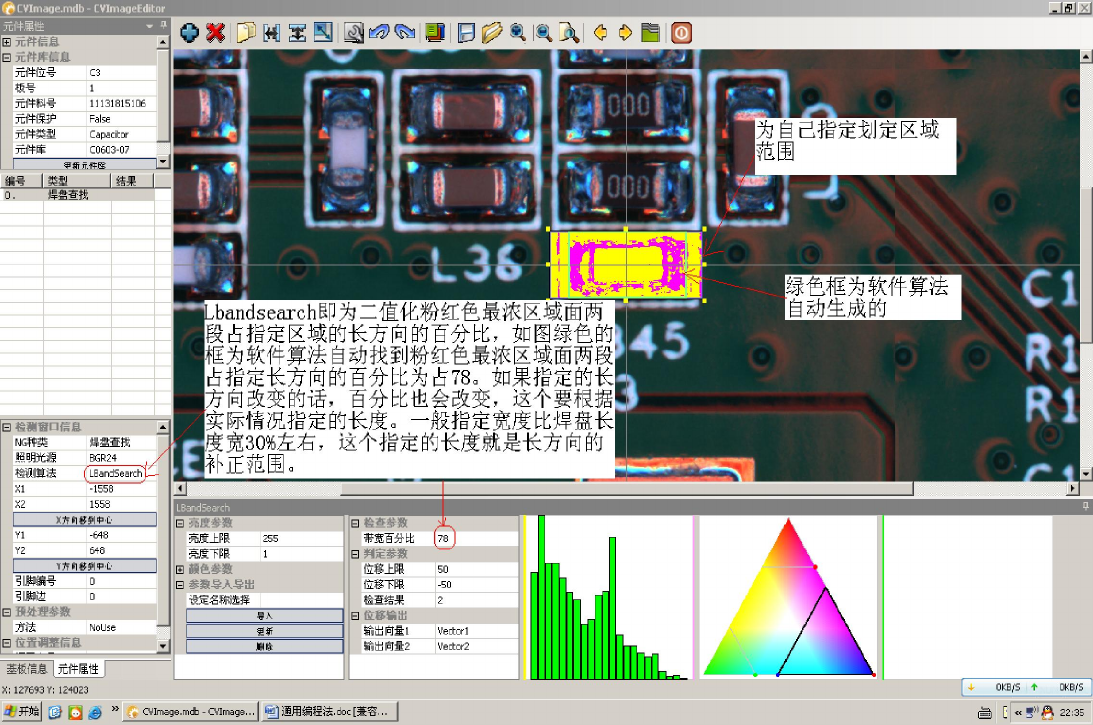

如图
次算法一般用于焊盘查找检测。
二：Wbandsearch
Generated by Foxit PDF Creator © Foxit Software
http://www.foxitsoftware.com For evaluation only.
次算法一般用于焊盘查找检测。
三：Contoursfind

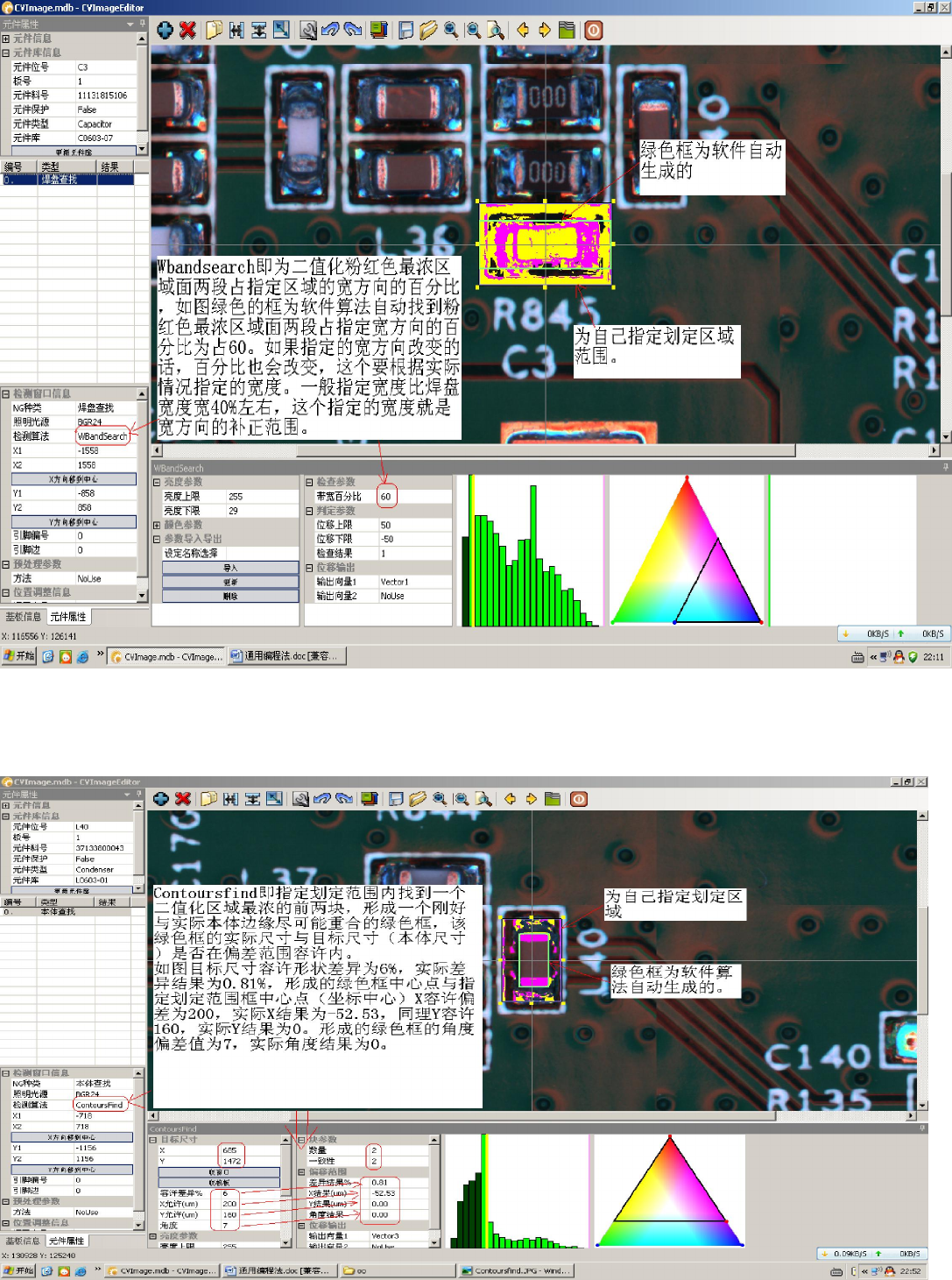

如图
Generated by Foxit PDF Creator © Foxit Software
http://www.foxitsoftware.com For evaluation only.
次算法一般用于本体查找检测。
四：Scale.

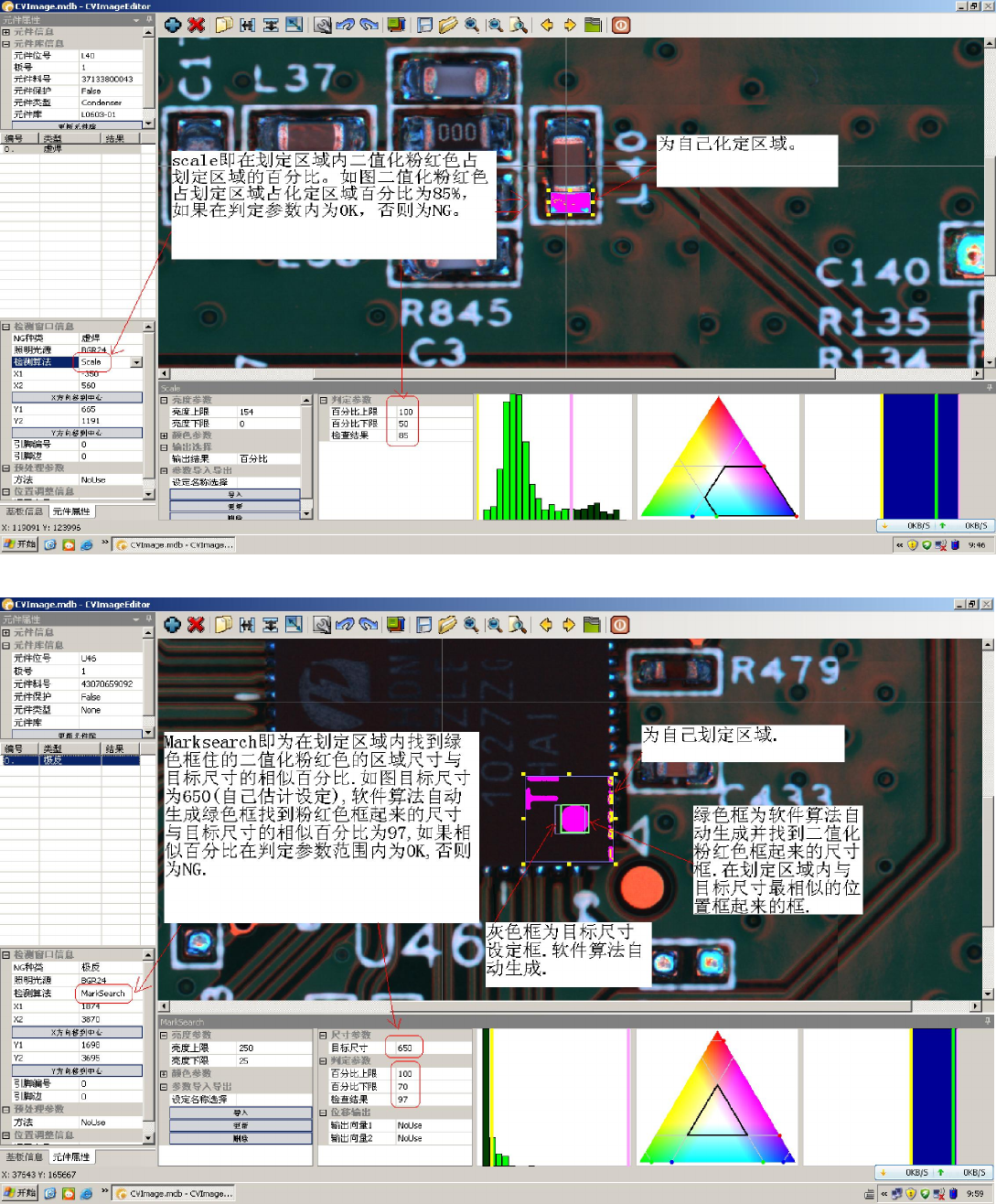

如图
