DEK Topside Reference System (TRS)
Das DEK Topside Reference System (TRS) für bis zu 72 Singulated Substrates
passt sich Toleranzen in der Substratdicke an und erreicht höhere Genauigkeiten
durch die „Active Surround“-Technologie.

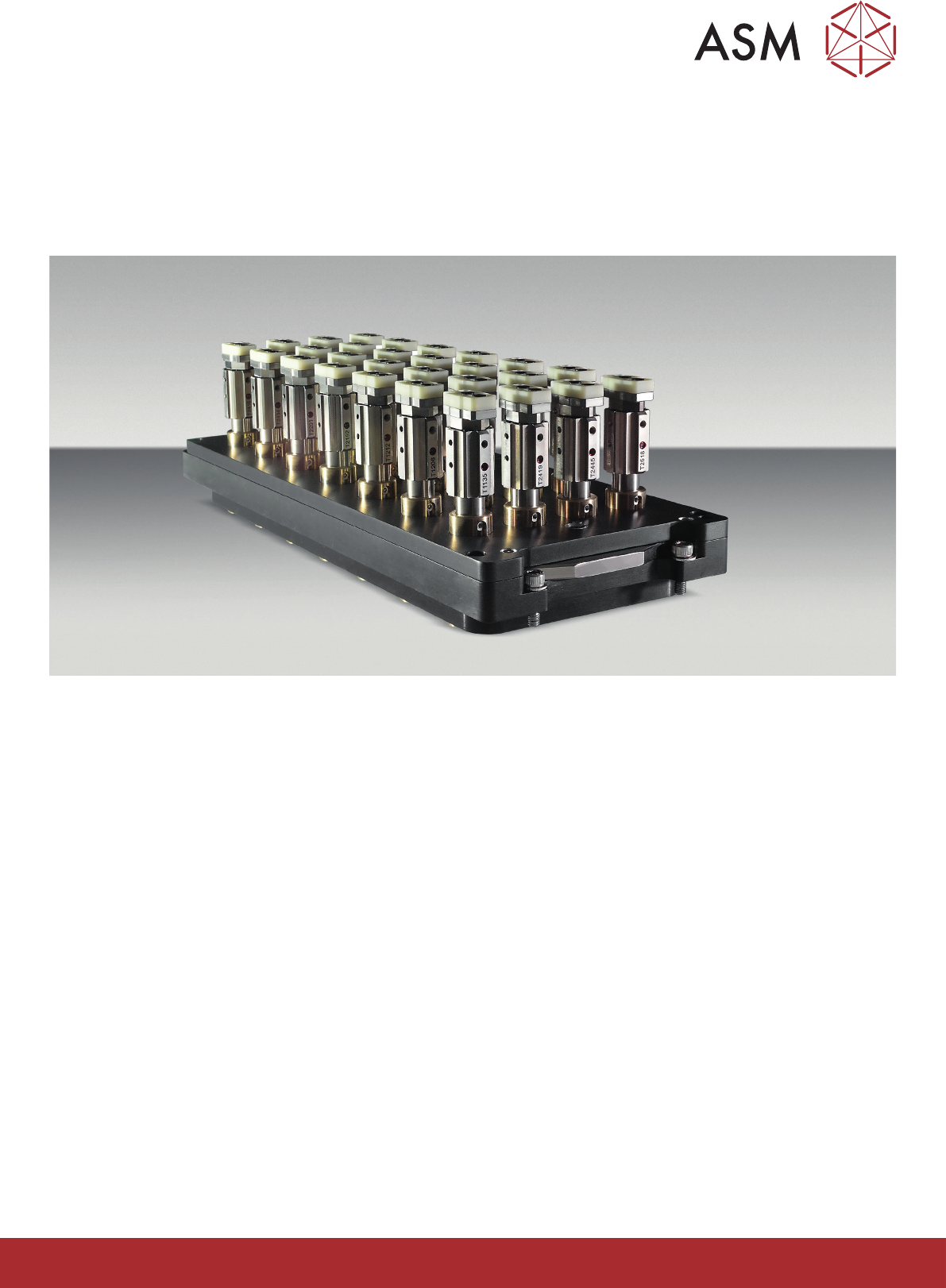

DEK Topside Referencing System (TRS) ist ein hochentwickeltes
Tooling, mit dem Massendruck durch die Handhabung und Aus-
richtung von einzelnen Substraten von einem Träger aus möglich
wird. DEK TRS baut auf den Konzepten der preisgekrönten
Virtual Panel Tooling-Technologie auf und hebt die den Druck
vereinzelter Bauteile auf die nächste Stufe.
Speziell auf die Flip-Chip-Fertigung mit ihren immer kleineren
Pin-Pitch-, Thin-core- und Coreless-Technologien ausgerichtet,
bietet DEK TRS die Möglichkeit, viele Substrate in einem virtu-
ellen Träger auszurichten und in einem Vorgang gemeinsam zu
bedrucken. Für Prozessor-, SMT-, Keramik- und Sensoranwen-
dungen hat sich das DEK TRS bereits vielfach bewährt – seine
Möglichkeiten im Massendruck von anspruchsvollen Produkten
sind unbegrenzt.
Funktionen und Vorteile:
■ Ermöglicht die Abbildung von vereinzelten Substraten in einem
einzigen Druck für erhöhten Durchsatz
■ Kompatibel mit verschiedenen Trägertypen: J-boats, JEDEC
tray, Flat Boat und benutzerdefinierte Trägersysteme
■ Die Wirksamkeit wurde bei anspruchsvollen Bauteilen wie
LGA-, BGA-, 01005-Passive und 0,25 mm bis
0,3 mm BGA-Pad-Größe und 0,5 mm Pad-Pitch bestätigt
■ Schnelle Zykluszeit; i. d. R. weniger als 30 Sekunden
■ Zuverlässige Ausrichtung bei unterschiedlich dicken oder
gewölbten Substraten durch TopSide Reference Plate und
Z-Lock Mechanismus
■ Erhöhte Genauigkeit durch Active Surround Plate
