BM5011-GZ-YL 光照在线检测仪
3、仪器特点
RS485 工业级信号输出，传输距离远，可达 1 公里以上；
通信稳定可靠，宽范围电源供电 DC12-24V；
完善的防接反、过压、过流和抗干扰保护能力；
精心电路软硬件设计，故障率低，稳定时间短；
原装进口传感器及专业级的信号处理芯片，保证传感器数据精度；
多方位空气动力学透气通孔，空气流动充分均匀，无须考虑安装方向；
可测量环境参数覆盖范围广，能满足各种检测环境需求；
可根据客户要求定制测量参数，参数组合灵活方便。
4、电气参数
工作参
数
工作环境
-10 ~ 50℃，15 ~ 95%RH
储存环境
-20 ~ 60℃，15 ~ 95%RH
电源输入
DC 12~24V
功耗
平均值为 600mW
RS485 输出
Modbus RS-485，9600bps，1 个起始位，8 个数据位，
1 个停止位，无校验位
无线输出
433MHz\LORA\NB\4G\WIFI 可选
尺寸
130mm×130mm×36.75mm
5、传感器特性(以下参数请在订货时确认)
表 2
BM5011-GZ-YL 光照在线检测仪
6、安装位置
可安装在房屋屋顶或墙壁上(如图 1)，可直接接入墙壁 86 盒。
如果无 86 盒也可直接用螺丝固定底座。
光照度传感器
测量原理：光敏二极管
测量量程：0~ 50000 lux
测量精度：±5%FS
分辨率： 1 lux
图一
BM5011-GZ-YL 光照在线检测仪
7、安装方法

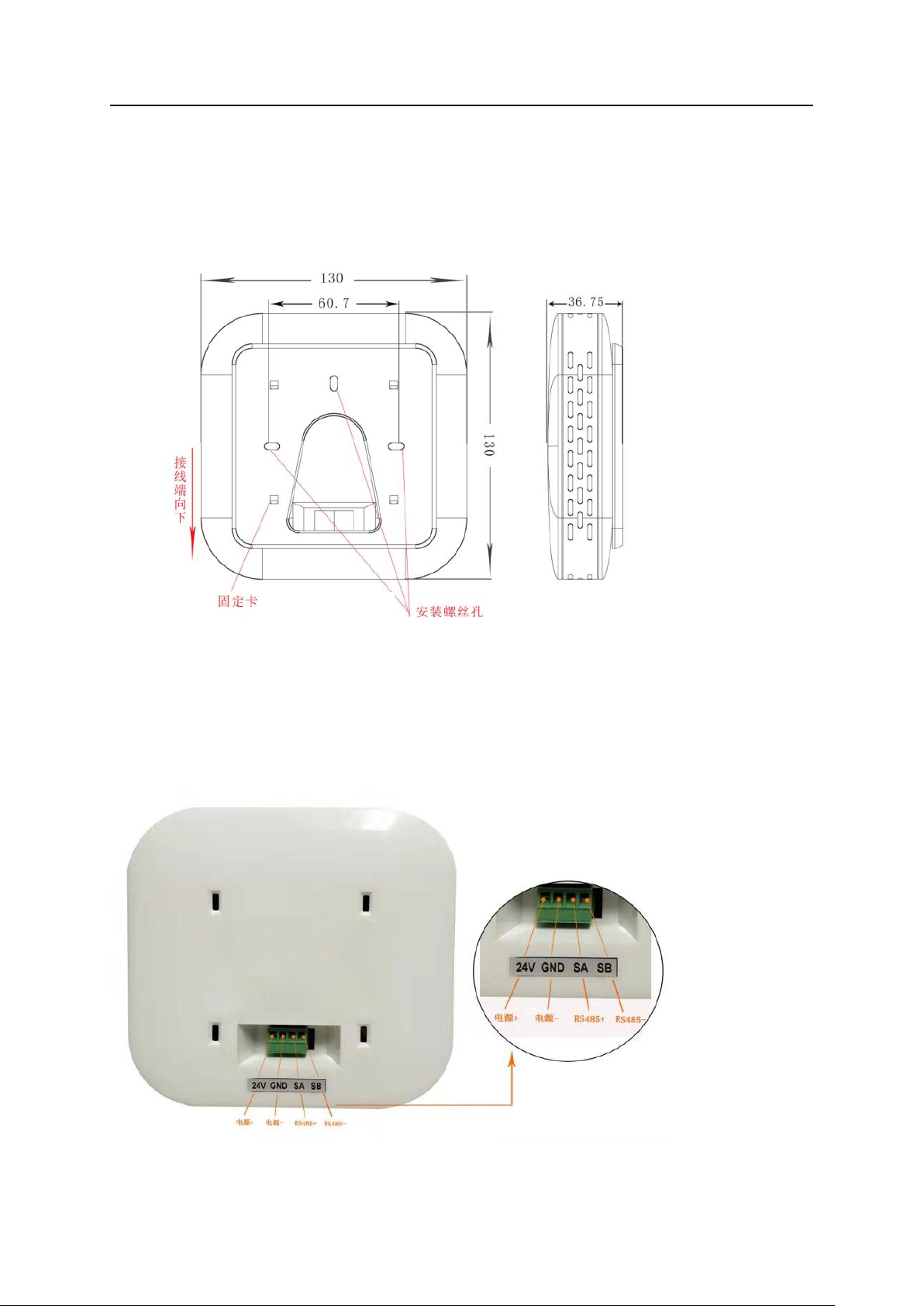

7.1、先将安装盘固定在墙上，安装盘如图 2 所示，固定卡向外。
7.2 将设备接好线后，固定在安装盘上。
（设备安装方向如图箭头所示-接线端朝下）
8、电气连接
8.1、采用 4 位插拔式接头；
8.2、接线顺序见产品上标识，依次为 24V、GND、RS485+（SA）、RS485-（SB）
如图 3。
图二
