Vision T ripleX Konvektion | K ondensation | Vakuum Vision T riple X 3-in-1-Lösung Neuheit
Vision TripleX
Konvektion | Kondensation | Vakuum
Vision TripleX
3-in-1-Lösung
Neuheit
X
Vision TripleX
Herzstück unserer Vision-Serie ist die Prozesskammer mit
einer hervorragenden Wärmeübertragung durch weiter-
entwickelte Lochdüsen-Geometrie sowie einen kontrolliert
regelbaren Überdruck im Heizmodul. Dadurch ist eine ho-
mogene lückenlose Wärmeübertragung auf der Baugruppe
gewährleistet. Die inerte Prozessatmosphäre kann über den
gesamten Lötvorgang hinweg gesichert werden, da durch
das geschlossene System keine Außenluft in die Prozess-
kammer gelangt.
Die Wärmeübertragung beim Kondensationslöten ist bis um
das Zehnfache höher als beim Konvektionslöten. So lassen
sich vor allem große oder massereiche Board problemlos in
stabiler Prozessatmosphäre bearbeiten. Als inerter Wärme-
überträger funktionieren Perfluorpolyether (Galden®). Um
die Kondensationsphase besser kontrollieren zu können,
hat Rehm ein patentiertes Injektionsverfahren entwickelt,
welches den Lötvorgang individuell regelbar macht.
Löten mit Vakuum entfernt bereits direkt nach dem Lötvor-
gang – während sich das Lot noch im optimal aufgeschmol-
zenen Zustand bendet – zuverlässig Poren, Gaseinschlüsse
und Voids. Druck und Geschwindigkeit können individuell
eingestellt werden. Durch diese integrierte Lösung gelingt ein
zeitefzienter und stabiler Produktionsablauf.

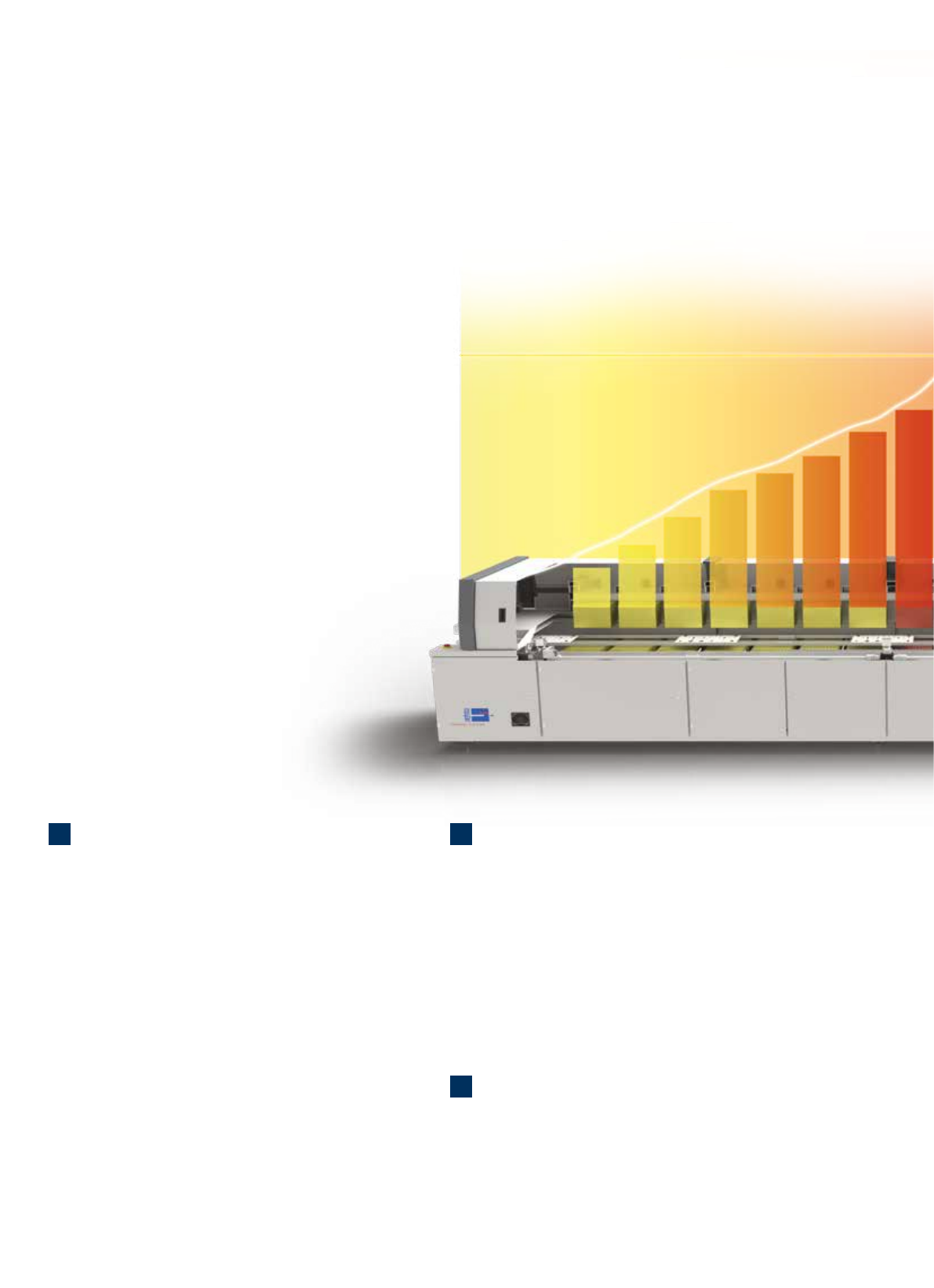

Konvektionslöten Kondensationslöten
Löten mit Vakuum
3-in-1-Lösung
Ressourcenschonend, immer einen Schritt voraus.
1. 2.
3.
3-in-1-Lösung
Ressourcenschonend, immer einen Schritt voraus.
Vorteile für Ihre Elektronikfertigung:
> Vision TripleX – drei Prozesse in nur einem System: Mehr Flexibilität bei der Fertigung
von elektronischen Bugruppen
> 3-in-1: Die Kombination aus klassischem Konvektionslöten, Konvektionslöten unter Vakuum
und Kondensationslöten in nur einer Anlage spart Investitionskosten und Platz in der
Produktionsstätte.
> DurchdieFlexibilitätderTemperaturprolierung,resultierendausderKombinationvon
Konvektion und Kondensation, in Verbindung mit der anwendbaren Atmosphäre (Luft, N
2
und/oder Galden®), können hochwertige Lötverbindungen auf Baugruppen mit großen
Unterschieden in der thermischen Masse realisiert werden.
> Im Vergleich zu bestehenden Condenso-Systemen ist für die Vision TripleX kein zusätzlicher
Warenträger notwendig.

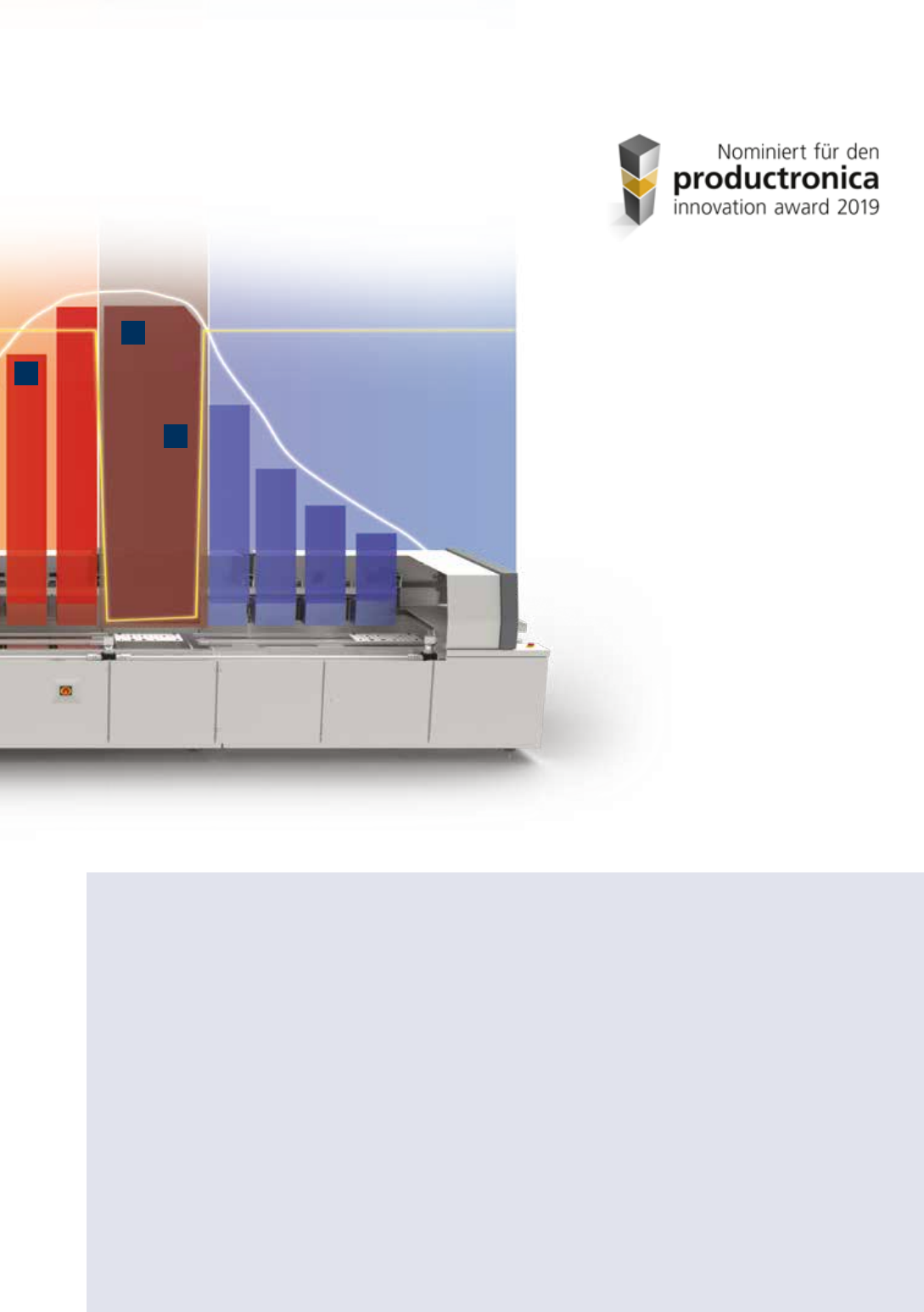

CONVECTION
1.
3.
2.
VAKUUM
KONDENSATION
KONVEKTION
