Os sistemas automatizados de dosicação com visão
guiada Série GV da Nordson EFD proporcionam uma
automatização fácil para aplicações de uidos com
precisão.
O software especializado DispenseMotion
™
e uma
câmara CCD smart fazem com que os sistemas
automatizados EFD sejam rápidos de congurar e
simples de programar. O controlo de movimento
tridimensional verdadeiro permite a programação fácil
de pontos, linhas, círculos, arcos e arcos compostos.
A Série GV é a solução ideal para a dosicação de
uidos com precisão em substratos que exigem grandes
espaços de trabalho, sem prejudicar a repetibilidade.
A Série GV pode trabalhar como sistema independente ou
como componente chave de uma solução automatizada
e é facilmente integrada em sistemas de transferência em
linha e mesas rotativas.
Funcionalidades
• Conguração e programação simplicados com o
software avançado DispenseMotion da EFD orientado
por visão
• Câmara CCD smart
• Controlo de movimento tridimensional real
• Espaços de trabalho até 800 mm
• Capacidade ilimitada da peça a trabalhar
Benefícios
• Precisão de posicionamento dimensional e
repetibilidade de colocação do depósito, líder no
mercado.
• A capacidade ilimitada da peça a trabalhar
proporciona uma grande amplitude de oportunidades
de aplicação de dosicação
• Treino dos operadores internos na linhas de uxo
• Integração fácil em qualquer operação de fabrico
• Custos reduzidos de produção, de material e de
propriedade
• Ideal para linhas de alimentação automatizadas
A Série GV proporciona uma precisão de posicionamento dimensional e repetibilidade de colocação do
depósito, líderes no mercado.

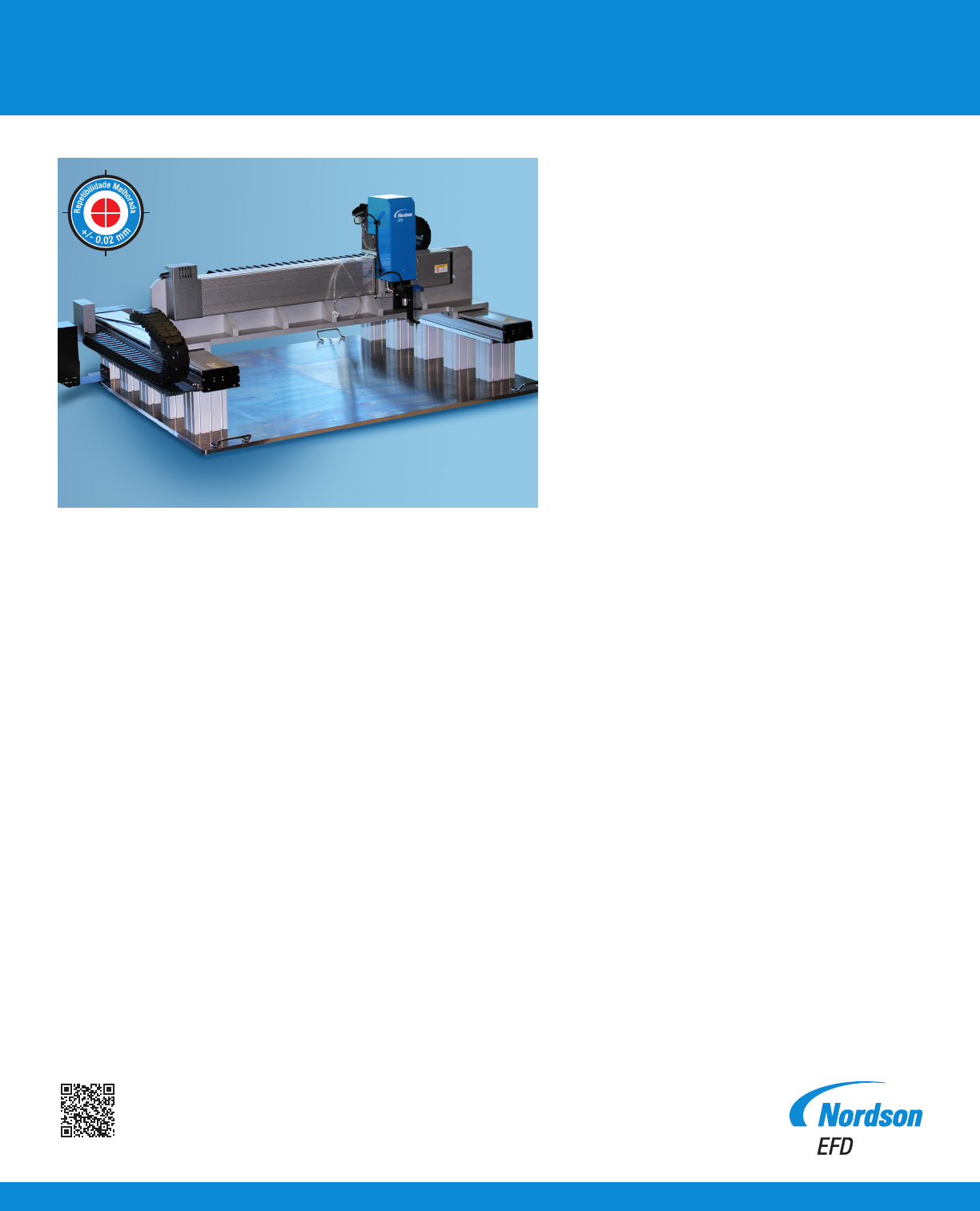

Sistema automatizado de pórtico com visão para uma aplicação do uido precisa
Sistemas de Dosicação Automatizados da Série GV
mais
informações
Especificações Série GV
Artigo/Modelo G8V
Peça n.º (150 mm post) 7363648
Número de eixos 3
Área de trabalho máxima (X / Y / Z) 800 / 800 / 100 mm (31 / 31 / 4")
Carga da ferramenta 8,0 kg (17,6 lb)
Peso 181,5 kg (400,1 lb)
Dimensões 1.489l x 534h x 1.160c mm (59w x 21h x 46"d)
Velocidade máxima (XY / Z)* 800 / 320 mm/s (31 / 13"/s)
Sistema de transmissão eixo XY: Servo motor eixo
Z: Motor de passo micro 5 fases
Capacidade de memória Armazenamento PC
Propósito geral E/S 8 entradas / 8 saídas (16 / 16 opcional)
Entrada CA:
(para a alimentação)
220 VAC (±10%), 50/60 Hz,
10 Amp máximo, 420 W
Repetibilidade** ±0,1 mm/eixo
Visão Câmara CCD smart
DispenseMotion Incluído
Detecção de ponta Detector de ponta (Opcional)
Deteção de Altura Mecânicas (Opcional)
Aprovações CE, UKCA, RoHS, WEEE, e RoHS China
Garantia 1 ano, limitada

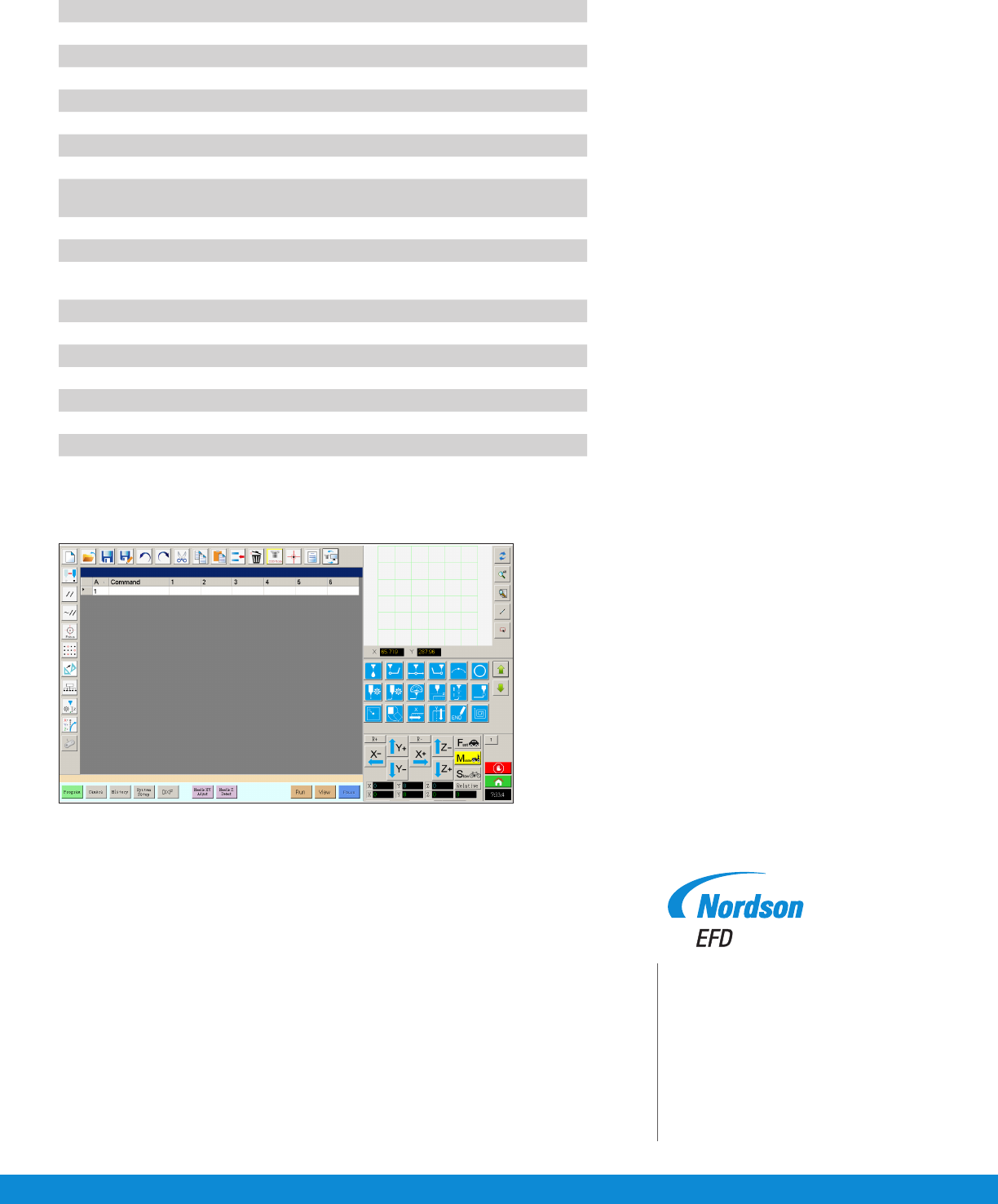

O software DispenseMotion guiado por visão torna mais fácil a programação.
Para vendas e serviços Nordson EFD em mais de
40 países, contacte EFD ou consulte o nosso site
www.nordsonefd.com/pt.
Brasil
+55 11 4195 2004 r. 281/284; brasil@nordsonefd.com
Portugal
+351 22 961 94 00; portugal@nordsonefd.com
Global
+1-401-431-7000; info@nordsonefd.com
©2024 Nordson Corporation v060724
*A velocidade real de deslocação depende do percurso de distribuição e da carga útil da peça/ferramenta.
**Os resultados da repetibilidade podem variar segundo o método de medição.
Avaliação gratuita do processo
Contacte a Nordson EFD para congurar um
sistema de dosicação automatizado que
satisfaça os seus requisitos especícos, com:
• Uma avaliação complementar de processo
gratuita por peritos de dosicação de uido
experientes
• Amostras processadas para avaliação e
aprovação do cliente antes da aquisição
Visão Inteligente
• Repetibilidade precisa com câmara CCD
potente
• Maior qualidade e rendimento de produto
Os sistemas Série GV incluem uma câmara
CCD que converte pixeis em valores digitais
para assegurar imagens de alta qualidade
e precisão. O software conrma a presença
e colocação da peça de trabalho e ajusta
automaticamente quando ocorrem variações
de processo.
