Die optisch gesteuerte GV Serie ermöglicht eine einfache Automatisierung für präzise Dosieranwendungen. Die optisch gesteuerte DispenseMotion ™ - Software und die Stiftkamera sor gen für schnelles Einrichten und einfache…
Die optisch gesteuerte GV Serie ermöglicht
eine einfache Automatisierung für präzise
Dosieranwendungen.
Die optisch gesteuerte DispenseMotion
™
-
Software und die Stiftkamera sorgen für schnelles
Einrichten und einfaches Programmieren.
Eine genau ausgerichtete, dreidimensionale
Bewegungssteuerung ermöglicht das einfache
Programmieren von Punkten, Linien, Kreisen,
Bögen und zusammengesetzten Bögen.
Die GV Serie kann als Stand-Alone-System oder
als zentraler Bestandteil automatisierter Anlagen
eingesetzt werden und lässt sich einfach in
Drehteller und Fließband-Produktionsstraßen
integrieren.
Eigenschaften
• Einfache Einrichtung und Programmierung
mithilfe von EFDs erweiterter optisch-gesteuerter
Dispense Motion Software.
• CCD Smart Vision Kamera oder einfache
Stift-Kamera
• Genau ausgerichtete, dreidimensionale
Bewegungssteuerung
• Arbeitsbereiche bis 800 mm
• Unbegrenzte Werkstück-Nutzlast
Vorteile
• Marktführende Ergebnisse bei der
Positioniergenauigkeit und Wiederholgenauigkeit
• Die unbegrenzte Nutzlast für Werkstücke
eignet sich für ein breites Spektrum von
Dosieranwendungen
• Vereinfacht die Schulung von Inhouse-Betreibern
• Nahtlose Integration in jeden Produktionsbetrieb
• Reduzierte Produktions-, Material- und
Betriebskosten
• Ideal für die Automatisierung von
Fließbandprozessen

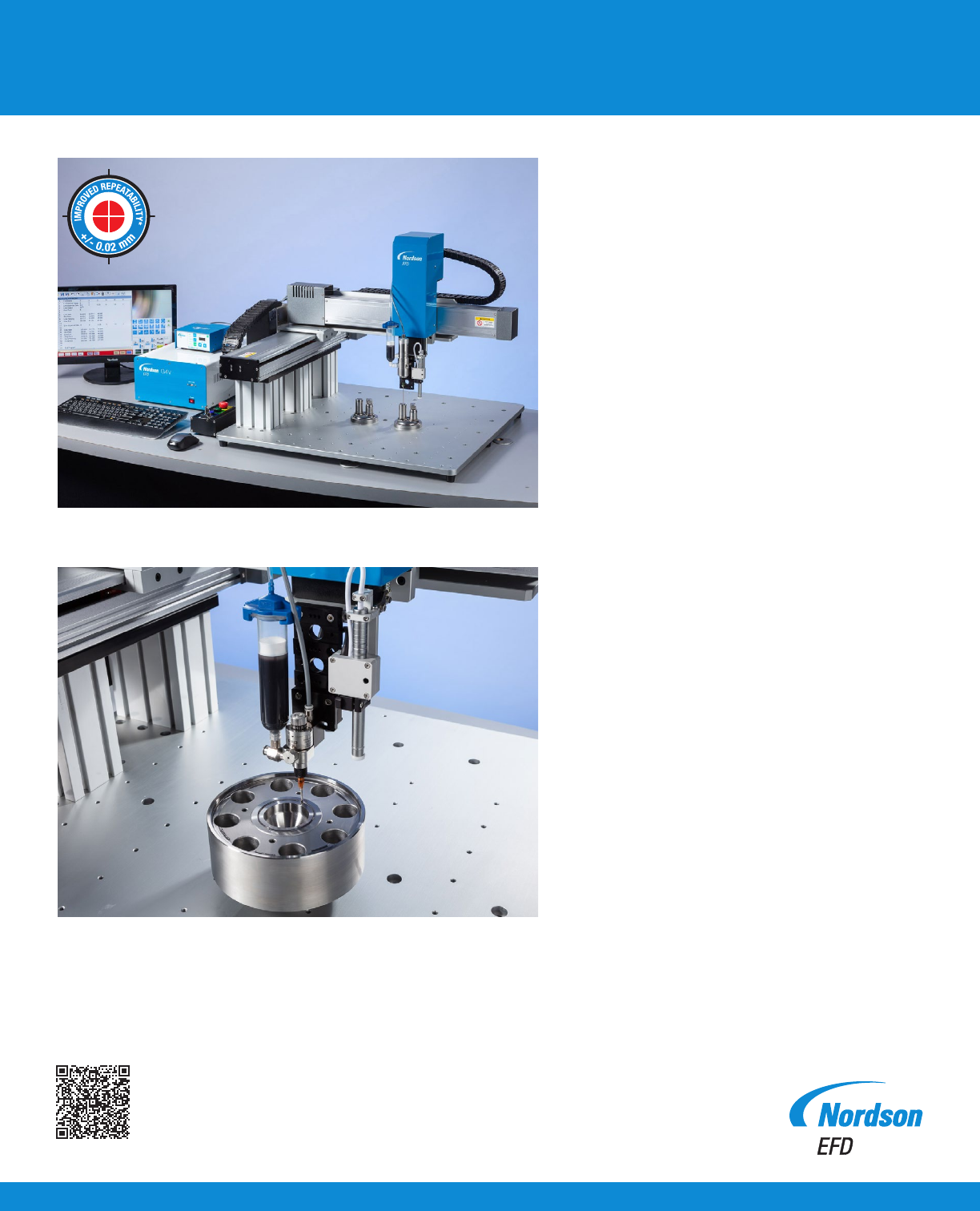

Die GV Serie liefert höchste Positioniergenauigkeit und Wiederholgenauigkeit.
Automatisierte Dosiersysteme der GV Serie verfügen über eine unbegrenzte Nutzlast für Werkstücke und
sind daher für ein breites Spektrum von Dosieranwendungen geeignet.
Ein optisch gesteuertes, automatisiertes Gantry System für präzise Dosieranwendungen.
GV Serie Automatisiertes Dosiersystem
* X/Y Kalibrierung leistet die vergleichbar beste Wiederholgenauigkeit.
Mehr Infos
GV Serie Eigenschaften
Art. Nr. G4V G8V
Artikel # (100 mm post) 7363644 7363647
Artikel # (150 mm post) 7363645 7363648
Artikel # (250 mm post) 7363646 n/a
Anzahl der Achsen 3 3
Maximaler Arbeitsbereich
(X / Y / Z)
400 / 400 / 100 mm
(16 / 16 / 4")
800 / 800 / 100 mm
(31 / 31 / 4")
Werkzeug Nutzlast 3,0 kg (6,6 lb) 8,0 kg (17,6 lb)
Gewicht 63,5 kg (140,0 lb) 181,5 kg (400,1 lb)
Abmessungen*
833w x 382h x 730d mm
(33w x 15h x 29"d)
1,489w x 534h x 1160d mm
(59w x 21h x 46"d)
Max. Geschwindigkeit
(XY / Z)
500 / 320 mm/s
(20 / 13"/s)
800 / 320 mm/s
(31 / 13"/s)
Antrieb 5-Phasen Mikroschrittmotor
XY-Achse: Servomotor
Z-Achse: 5-Phasen
Mikroschrittmotor
Speicherkapazität PC Speicher PC Speicher
Universal E/A
8 Eingänge / 8 Ausgänge
(16 / 16 optional)
8 Eingänge / 8 Ausgänge
(16 / 16 optional)
Eingang AC
(zur Stromversorgung)
100–240 V AC, ±10%,
50/60Hz,
max. 20 Amp., 420 W
220 V AC, ±10%, 50/60 Hz,
max. 10 Amp., 420 W
Wiederholgenauigkeit** ±0.02 mm/Achse ±0.1 mm/Achse
Optik Stiftkamera CCD Smart Kamera
DispenseMotion Software enthalten enthalten
Nadel-Erkennungssystem optional optional
Garantie 1 Jahr, beschränkt 1 Jahr, beschränkt
Zulassungen CE, RoHS, WEEE, China RoHS

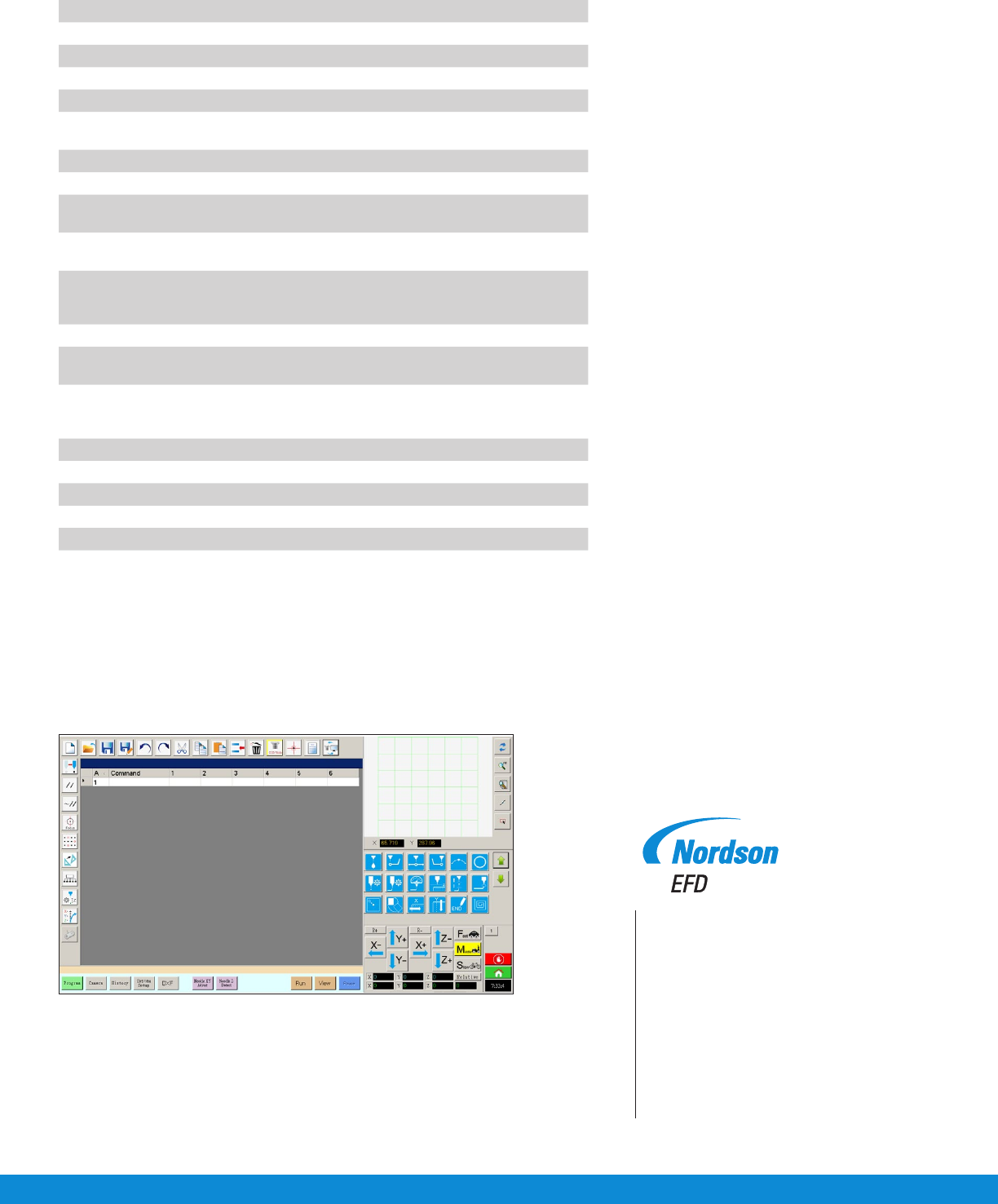

Optisch-gesteuerte DispenseMotion Software macht die Programmierung einfach.
* In den Abmessungen sind der DispenseMotion Controller, die Montageplatte und die Säulen nicht
enthalten. Für weitere Abmessungen, siehe Betriebsanleitung.
**Die Ergebnisse der Wiederholgenauigkeit können je nach Messmethode variieren.
Kostenlose Prozessbewertung
Wenden Sie sich an Nordson EFD, um
ein automatisiertes Dosiersystem zu
kongurieren, das Ihren spezischen
Anforderungen entspricht, mit:
• Kostenlose Evaluierung Ihres
Dosierprozesses durch unsere
erfahrenen Fachleute
• Erstellung kundenspezischer Muster
und Abnahme durch den Kunden vor
dem Kauf
Smart Vision
• Präzise Wiederholgenauigkeit mit
leistungsstarker CCD-Kamera
• Höhere Produktqualität und Durchsatz
Die Systeme der G8V-Serie enthalten eine
CCD-Kamera, die Pixel in digitale Werte
umwandelt, um präzise und qualitativ
hochwertige Bilder zu liefern. Die Software
bestätigt das Vorhandensein und die
Position des Werkstücks und passt sich
automatisch an, wenn Änderungen im
Prozess auftreten.
