1OM-1732 4-3-3 1207-002 3. 线路板识别标记说明 (3) 材 质 铜箔、镀镍、镀锡、锡水准仪、镀金 Note (a) 距离线路板识别标记最外形在 X/Y 方向的 “ 1.0mm ” 范围内不许存有铜箔、 保护膜、涂层、丝网印刷以及穿孔等造成误识别的东西。 1.0 X Y 1.0 1.0 1.0 1.0 1.0 1.0 1.0 单位 : mm (装置前侧) 例 : Fig.1D3-2 (b) 线路板识别标记由于线路…
1OM-1732
4-3-2

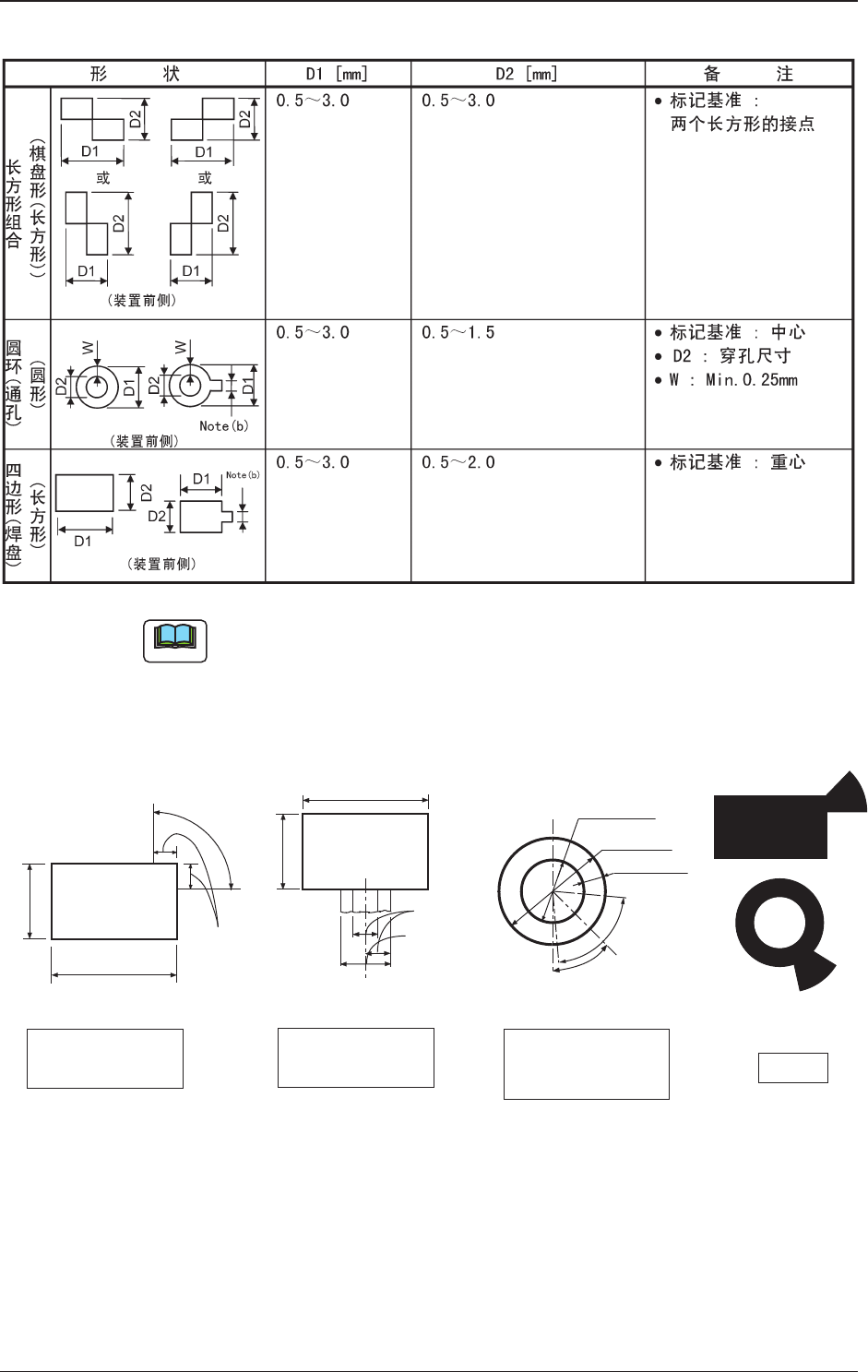

Table 1D3-2
Note
(a) 对于基准图形，标记尺寸误差须在 ±10% 以内。
(b) 从通孔以及焊盘分出来的配线方向以 45
°
为一个单位，只有一个。
(2) 从焊盘以及通孔分出来的配线规格
与配线的连接范围
焊盘45°
单位配线位置范围
焊盘90°
单位配线位置范围
(装置前侧)
(装置前侧)
短边的1/3
0.5～2.0
0.5～3.0
与配线的
连接范围
(装置前侧)
单位:mm
配线例
通孔
配线位置范围
(右下45°时)
0.5～2.0
0.5～3.0
(装置前侧)
(与配线的
连接范围)
0.5～1.5
1.0～3.0
Min.0.25
45°
80
°
短边的1/3
Fig.1D3-1
1207-002
3. 线路板识别标记说明
1OM-1732
4-3-31207-002
3. 线路板识别标记说明
(3) 材 质
铜箔、镀镍、镀锡、锡水准仪、镀金
Note
(a) 距离线路板识别标记最外形在 X/Y 方向的
“
1.0mm
”
范围内不许存有铜箔、
保护膜、涂层、丝网印刷以及穿孔等造成误识别的东西。
1.0
X
Y
1.0
1.0
1.0
1.01.0
1.0
1.0
单位 : mm
(装置前侧)
例 :
Fig.1D3-2
(b) 线路板识别标记由于线路板的形状 ( 缺口、穿孔 )、来自构造物的反射光、
来自装置外部光的影响，有时无法识别。
(c) 线路板识别标记对周围有着强烈的反差效果。( 防止误识别 )
(d)
在指定的窗口内，除了线路板识别标记以外不许存有其他与线路板识别
标记类似的图形等造成误识别的东西。
(e) 线路板弯曲程度大时，有时无法识别线路板识别标记，因此需要识别测试。
1OM-1732
4-3-41206-001
