InJet ® 888 CRRD – 2F MASCHINENKARTE 5 www.dct.cleaning INSTALLATIONSANFORDERUNGEN 1620 mm 63.8 in 1350 mm 52.8 in 1960 mm 77.7 in 170 mm 6.69 in 1005 mm 39.6 in 780 mm 30.7 in Ø 150 mm ID 5.91 in metrische Einheiten imp…

100%1 / 8
InJet
®
888 CRRD – 2F 
MASCHINENKARTE
4
www.dct.cleaning

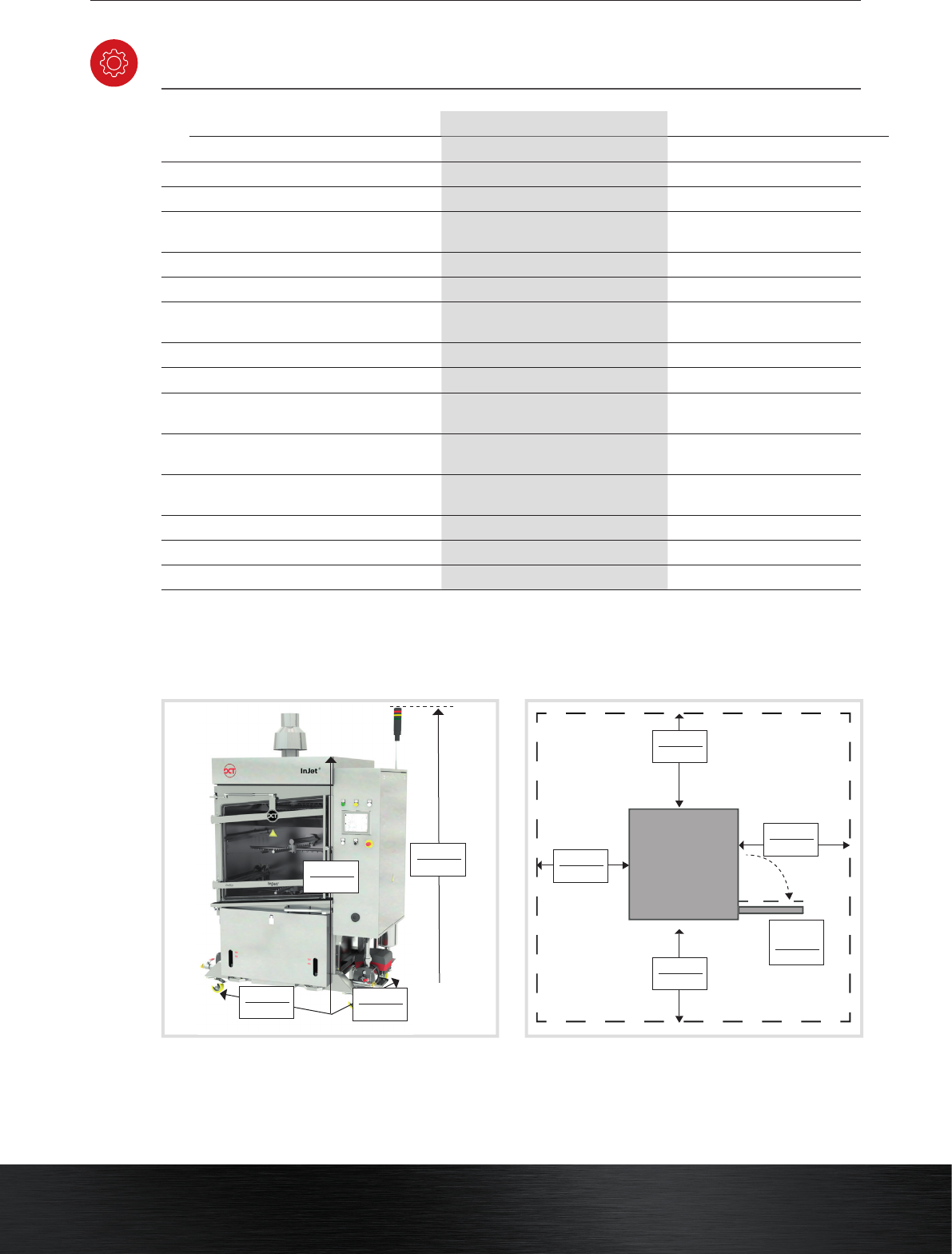

TECHNISCHE KENNDATEN
1960 mm
77.7 in
1350 mm
53.1 in
1620 mm
63.8 in
600 mm
23.6 in
600 mm
23.6 in
600 mm
23.6 in
1200 mm
47.2 in
open door
1000 mm
39.4 in
metrische Einheiten imperiale Einheiten
Abmessung ( B x L x H) 1620 x 1400 x 2350* mm 63.8 x 55.1 x 92,5* in
Gewicht 795 kg 1753 lbs
Ø Energieaufwand auf 1 Zyklus 3,3 kWh 3.3 kWh
Verbrauch an Reinigungs üssigkeit auf 1 Zyklus 0,2 – 0,5 l 0.05 – 0.13 gal
Druckluftverbrauch auf 1 Zyklus 1200 l / 4,5 bar 396.26 gal / 4,5 bar
Max. Abmessungen von gewaschenen Teilen ** 850 x 800 x 600 mm 32.7 x 31 x 22.7 in
Austauschbarer mechanischer Reinigungsfi lter
und Spül üssigkeit
5 – 200 μm 5 – 200 μm
Sprühdruck / 45°C / 113°F 2,4 Bar 34.8 PSI
Durch ussgeschwindigkeit 210 l / min 55.5 gal / min
Temperatureinstellbereich der
Reinigungs üssigkeit und Spül üssigkeit
Ab der Umgebungstemperatur
bis 60°C
Ab der Umgebungstemperatur
bis 140°F
Einstellbereich der Leitfähigkeit
in Abspül üssigkeit
0 – 2000 μS/cm * optional 0 – 2000 μS/cm * optional
Einstellbereich der Trocknentemperatur
Ab der Umgebungstemperatur
bis 80°C
Ab der Umgebungstemperatur
bis 176°F
Lärmpegel < 70 dB < 70 dB
Systemsteuerung PLC + 8,4“ PLC + 8.4“
Volumen der Speichertanks 85 l 22,4 gal
* Maximale Abmessungen im Betriebszustand
** Die maximale Höhe der PCBs, wenn der Korb 2 Etagen hat, beträgt 210 mm bei einem Ladewinkel von 10 °
2350 mm
92.5 in
ABMESSUNG MINIMALER SERVICERAUM UM DIE MASCHINE
InJet
®
888 CRRD – 2F 
MASCHINENKARTE
5
www.dct.cleaning

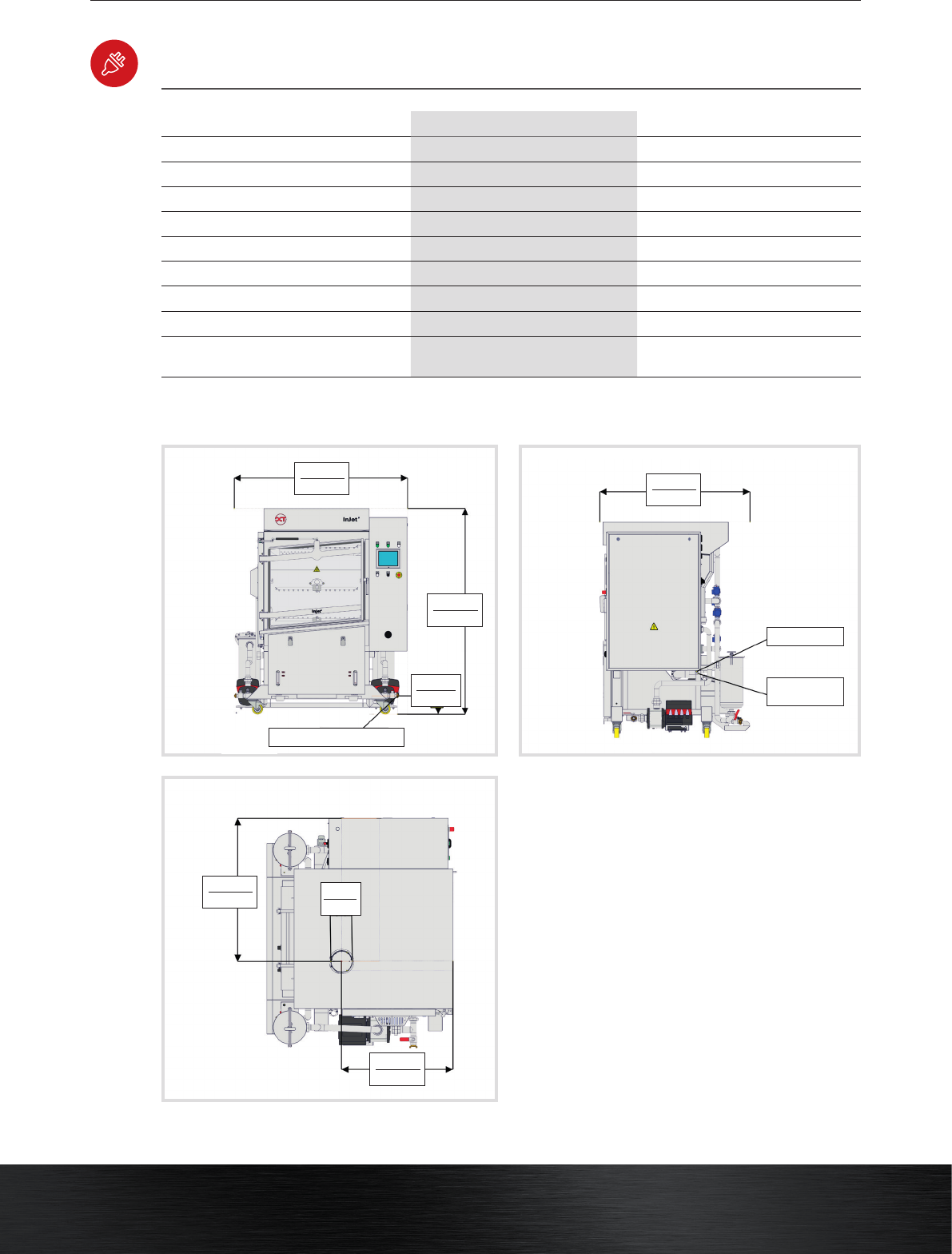

INSTALLATIONSANFORDERUNGEN
1620 mm
63.8 in
1350 mm
52.8 in
1960 mm
77.7 in
170 mm
6.69 in
1005 mm
39.6 in
780 mm
30.7 in
Ø 150 mm
ID 5.91 in
metrische Einheiten imperiale Einheiten
Speisung 400V, 32A, 50Hz * (3+N+PE) UL 400V, 32A, 60Hz* (3+N+PE)
Max. Leistungsaufnahme 16 kW 16 kW
Druckluftanschluss Schlauch Ø 6 mm Schlauch ID 0.24 in
Empfohlener Arbeitsdruck 4,5 – 6 Bar 65.25 – 87 PSI
Druckluftqualität 3. Klasse ** 3. Klasse **
Ø Absaugungsanschlussr Ø 150 mm ID 5.91 in
Benötigte Absaugungskapazität 580 m
3
/h 20450 ft
3
/h
Mindest üssigkeit für den ersten START 2 x 75 l 2 x 19.8 gal
Erforderliche Servicefreiheit rundherum
den Anlage
600 mm 23.6 in
* Bei Verwendung eines Frequenzumrichters
** Nach ISO 8573-1
RECHTS
ANSICHT
RÜCKANSICHT
OBEN
ANSICHT
RÜCKANSICHT
Abgabe von Flüssigkeiten G1“
Elektrische
Eingangsleistung
Eingangsluft G 1“
InJet
®
888 CRRD – 2F 
MASCHINENKARTE
6
www.dct.cleaning
STANDARD-HARDWARE-AUSSTATTUNG
STANDARD-SOFTWARE-AUSRÜSTUNG
1 Prozesskammer, voll automatische Lösung
100 % geschlossener Kreislauf
4 Armdrehung – elektrisch angetrieben
Erhitzung von Reinigungs-, Spülungsüssigkeit
Mechanische Filterung mit hoher Kapazität bei allen Zyklen
75 Liter Außentank zum Vorspülen
2 leistungsstarke Heißlüfter
Kaminklappe mit Ableiter
Pneumatische Türverriegelung
Nothaltknopf
Absperrbare Laufräder
PLC + 8,4”
Ersatzteile (BASIS-KIT)
Elektronische Überwachung des Flüssigkeitsstands
Elektronische Überwachung des Flüssigkeitsdrucks
Elektronischer Prozesszykluszähler
3 Ebenen der Anmeldung – Operator, Wartung, Ingenieur
Sprühüssigkeitsdruck – kontinuierliche Messung
Standard-Software-Sprachmutation – CZ, ENG
Benachrichtigung über Flüssigkeits- und Filterwechsel – Zykluszählung
Möglichkeit von 5 Programmen – Einstellmöglichkeit
Intelligente Warnung – niedriger oder hoher Druck
Intelligente Warnung – niedriger Flüssigkeitsstand
