炉前在线检查 AOI for SMT

作用：测试焊点的不良

MagicRay technology |

SMT AOI方案

检测项目

桥接，错件，缺件，极性，偏位，立碑，

反转，破损，IC弯脚，异物

炉后在线检查AOI for SMT

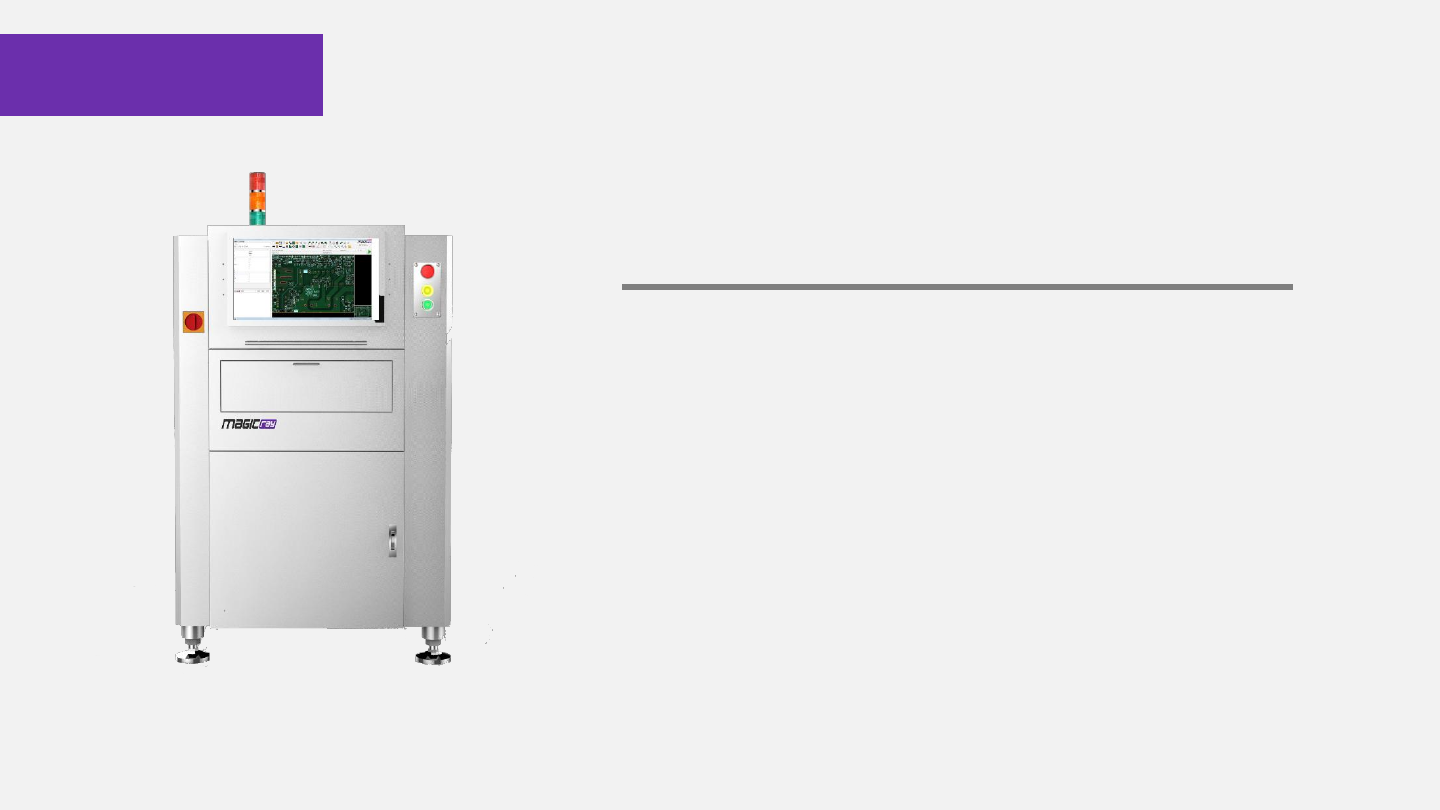

Post-reflow AOI

PCB Size: 50mm*50mm-510mm*600mm

PCB Thickness: ≤ 6.0mm

Imaging System: 500W Pixels Germany Industrial Camera

Telecentric Optical Lens

RGBW light source and Coaxial light source

Resolution: 10 μm/ 15 μm

MagicRay technology |

SMT AOI方案

检测项目

元件类：错件，缺件，极性，偏位，立碑，反转，破损，

IC

弯脚，异物；

焊点类：无锡，少

/

多锡，桥接，假焊，锡球
