QD129-00 1. 概要

FUJI 智能供料器料带拼接检测部分使用说明书 1

1. 概要

本书对智能供料器料带拼接检测部分的使用方法进行说明。有关其他的使用方法请参照

「FUJI 智能供料器手册」。

᭭ᏺᣐ᥹Ẕ⌟䚼ߚ

᭭ᏺᣐ᥹Ẕ⌟䚼ߚ

᭭ᏺᣐ᥹Ẕ⌟䚼ߚ

:

:㨪:

:㨪:

::

167

᭭ᏺᣐ᥹Ẕ⌟䚼ߚ

1. 概要 QD129-00

2 FUJI 智能供料器料带拼接检测部分使用说明书

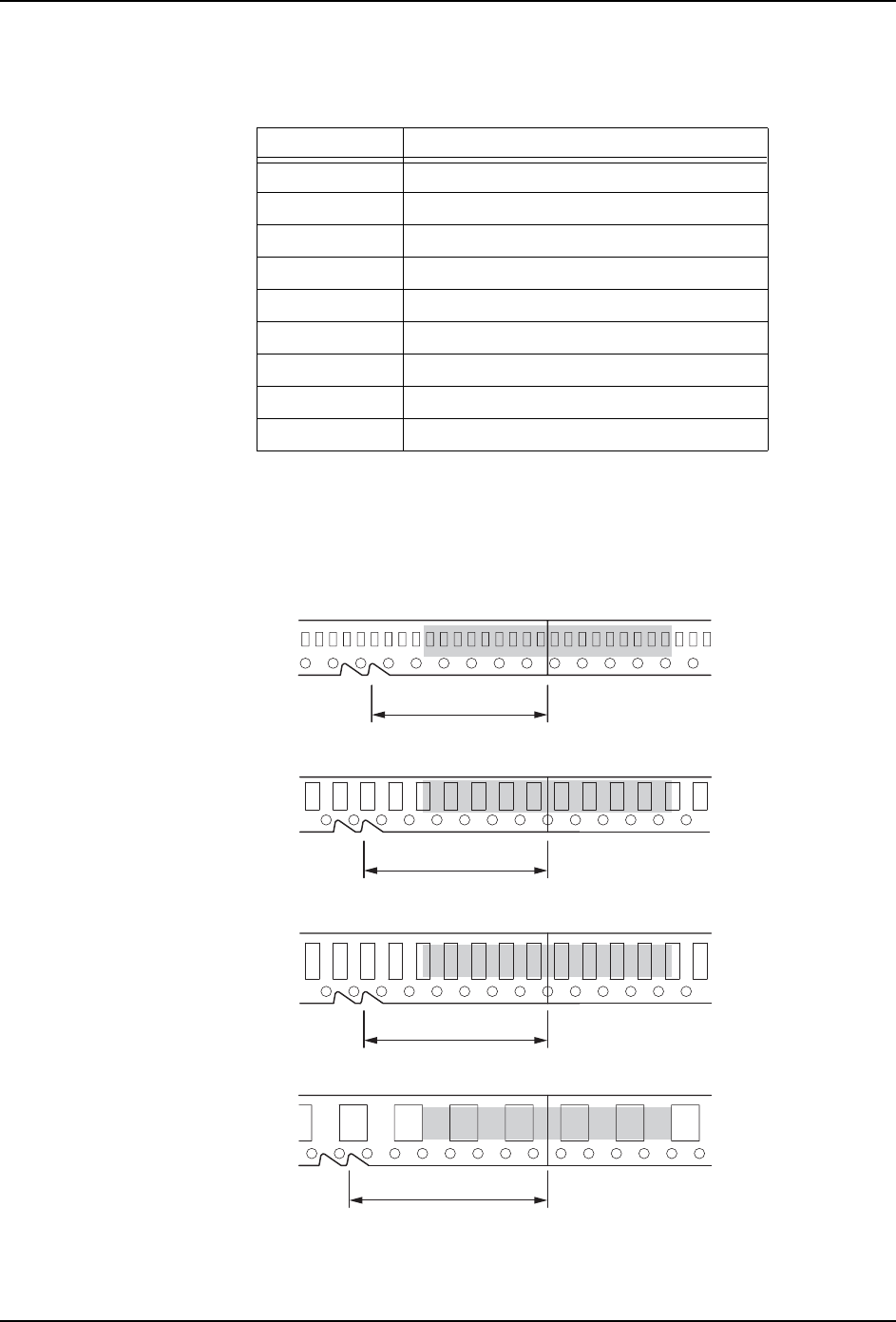

1.1 供料器的种类和料带

具有料带拼接检测部分的供料器以及所对应的料带如下所示。

另外，料带上需要有料带拼接检测用切口。有关切口的作成方法，请参照 " 2.3 切口的作

成 "。

以下为切口的作成实例。图中的尺寸为从拼接的位置到切口为止的距离。

供料器种类对应的料带

W8 供料器 8 mm 宽纸、塑料压纹式料带

W12 供料器 12 mm 宽塑料压纹式料带

W16 供料器 16 mm 宽塑料压纹式料带

W24 供料器 24 mm 宽塑料压纹式料带

W32 供料器 32 mm 宽塑料压纹式料带

W44 供料器 44 mm 宽塑料压纹式料带

W56 供料器 56 mm 宽塑料压纹式料带

W72 供料器 72 mm 宽塑料压纹式料带

W88 供料器 88 mm 宽塑料压纹式料带

167

:[3

PP

:[3

:[3

:[3

PP

PP

PP
