    ヤマハ発動機株式会社  I M 事業部  マウンター技術部  ソフト開発グループ  MD OC- SOFT50072  7/7   5 5 5 5 . . . .3 3 3 3 . . .  . ロットロットロットロット名名名名・・・・ロットロットロットロット I D ID ID ID にににに関関関関してしてしてして    選択した基板デー…



  

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ



MDOC-SOFT50072 

5/7

3.

..

. 項目

項目項目

項目「

「「

「基板

基板基板

基板 ID

IDID

ID」

」」

」に

にに

に関

関関

関して

してして

して



 





本項目を出力させるためには、[アプリケーション設定]-[履歴タブ]-[履歴詳細設定]-[生産基板 基板

ID 出力選択]の項目を設定してください。(図 4.4)

この設定は自動段取り機能が有効な場合のみ選択できます（それ以外はグレーアウトとなっており、

選択できません）。



 「読み取り情報全て」

バーコードや 2 次元バーコード（QR 等）情報をそのまま出力します。最大 255 文字まで出力

され、それ以上の文字列は出力されません。

 「Assy 品番＋面＋ロット番号＋シリアル番号」

上記情報がハイフン区切り“-”で出力します。最大 255 文字まで出力され、それ以上の文字

列は出力されません。











図

図図

図 4.

4.4.

4.4

4



 基板

基板基板

基板 ID

IDID

ID 出力選択

出力選択出力選択

出力選択















  

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ



MDOC-SOFT50072 

6/7

5.

..

. ロット

ロットロット

ロット履歴

履歴履歴

履歴の

のの

の変更点

変更点変更点

変更点





5.1.

.1..1.

.1. 項目追加

項目追加項目追加

項目追加と

とと

と内容

内容内容

内容





本バージョンより、以下の 3 項目が追加されています。

① レーン

生産を行った搬送レーン番号が表示されます。

② 他レーン待ち時間（秒）

以下の時間が表示されます。

(ア) レーン交互実装にて自動運転中、片側搬送レーンで実装中に、もう片方の搬送レーンの基

板が固定されてから実装を開始するまでの待ち時間

(イ) 同期搬送にて自動運転中、片方の搬送レーンの基板固定が完了してから、もう片方の搬

送レーンの基板の固定が完了するまでの待ち時間

③ オペレータ停止時間（秒）

ストップボタンを押して、マシンが停止してから自動運転を再開するまでの時間が表示されます。



2.

..

. 履歴

履歴履歴

履歴ファイル

ファイルファイル

ファイルの

のの

のバージョン

バージョンバージョン

バージョン変更

変更変更

変更





ロット履歴の変更に伴い、以下のようにファイルバージョンが変更となります。

「V3.00」 → 「V3.10」

「V3.01」 → 「V3.10」



  

ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ



MDOC-SOFT50072 

7/7



3.

..

. ロット

ロットロット

ロット名

名名

名・

・・

・ロット

ロットロット

ロット ID

IDID

ID に

にに

に関

関関

関して

してして

して





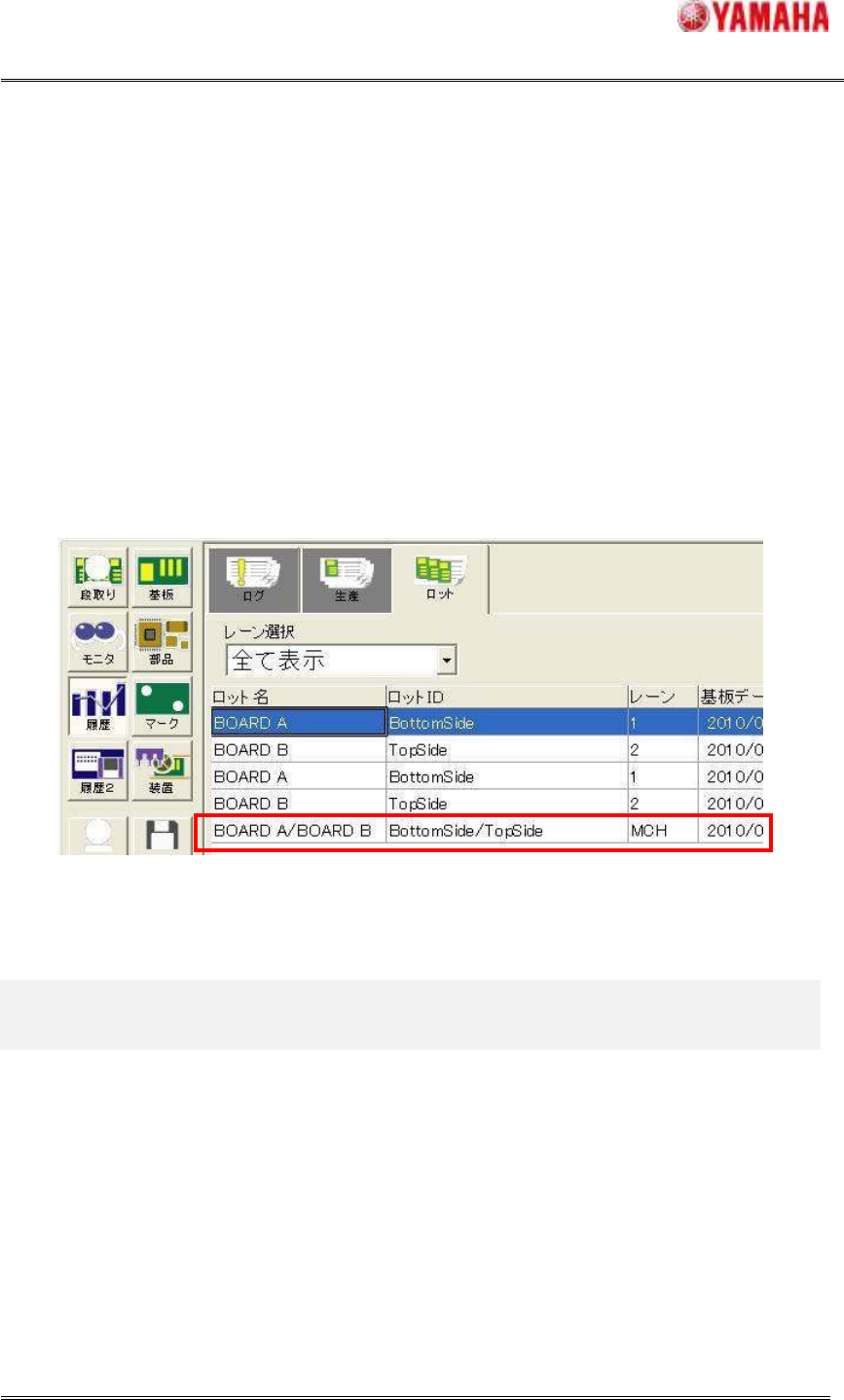

選択した基板データが、表裏面同時流動を行う場合には、マシン全体履歴のロット名（基板名）・ロット

ID（コメント）は、スラッシュ“/”で分けて表示されます。



例）

レーン１ 基板名：「BOARDA」、 コメント：「BottomSide」

レーン 2 基板名：「BOARDB」、 コメント：「TopSide」

の場合、ロット履歴画面では、

ロット名：「BOARDA/BOARDB」、 ロット ID：「BottomSide/TopSide」

と表示されます（図 5.1 赤枠）。



図

図図

図 5

1



[

[[

[ロット

ロットロット

ロット名

名名

名]

]]

]と

とと

と[

[[

[ロット

ロットロット

ロット ID]

ID]ID]

ID]



6.

..

. バージョンアップ

バージョンアップバージョンアップ

バージョンアップ時

時時

時の

のの

の注意事項

注意事項注意事項

注意事項





1.

..

. 「

「「

「電源投入時

電源投入時電源投入時

電源投入時の

のの

のロット

ロットロット

ロット履歴

履歴履歴

履歴の

のの

の引

引引

引き

きき

き継

継継

継ぎ

ぎぎ

ぎ」

」」

」機能

機能機能

機能に

にに

に関

関関

関して

してして

して





バージョンアップの前後においてロット引継ぎは実施できません。

以下の手順を実施してからバージョンアップを行ってください。

1. 生産中の基板データから別の基板データに切り替えます

2. これにより、それまで生産していたロットログが出力されます

3. ロットログが出力されていることを確認し、電源 OFF・バージョンアップを行ってください


