PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
12

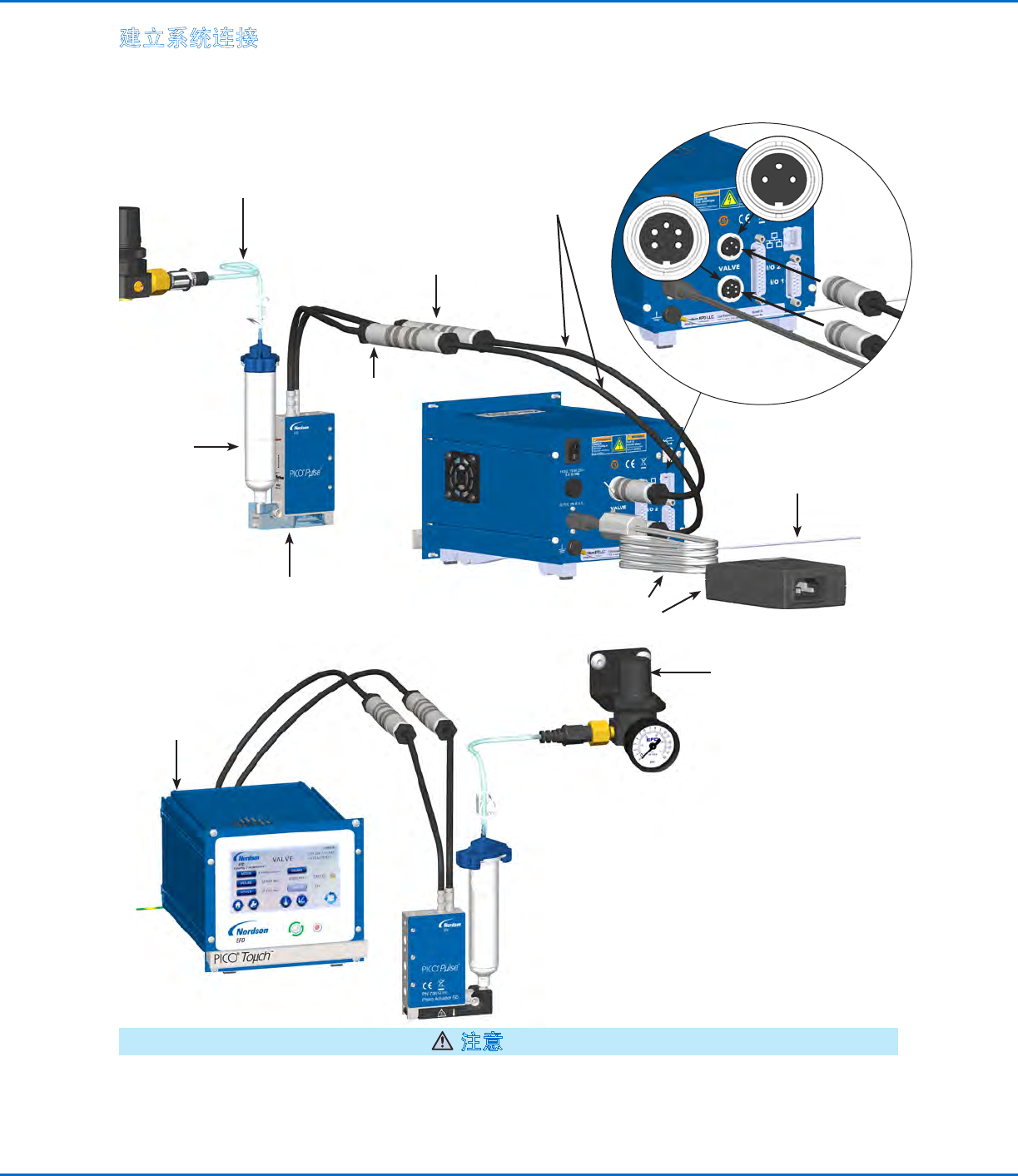

建立系统连接
这些系统安装示例为PICO Pμlse胶阀及Toμch控制器系统的安装提供了具有代表性的示范。请参见Toμch控制
器的操作手册了解完整的安装、设置及测试说明。
打开储液罐之前，应先对其进行卸压。关于罐体安装：（1）滑动气阀，为储液罐卸压（2）打开卸压阀。打开储液罐之
前，应先检查压力表，确保压力为零。安装针筒时，应先断开适配器组件与储液罐调压表的连接。所有EFD针筒的螺纹
都经特别设计，在尾盖移除过程中，可自动防止气压释放的故障。
PICO Toµch 控制器
PICO Pµlse 胶阀
胶阀电源线
针筒
控制器接地线
需单独订购：
7020584 0–7 bar
（0–100 psi）调压表
7020585 0–1.03 bar
（0–15 psi）调压表
恒定流体压力
胶阀通讯线
控制器电源线及电源
针筒压力调节 / 测量组件
（不包括）
注意
延长线
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
13
可快速移除并更换Pμlse胶阀的流体槽组件，这样可将停机时间降至
最低。被移除的流体槽组件经过维护，可在下次移除流体槽组件时
再使用。
1. 为系统卸压。
2. 在PICO Toμch控制器上按下“胶阀”图标 ( ) 接着按下“电
源”图标来关闭胶阀。
3. 若胶阀处于加热模式，按下“加热模块”图标 ( )，接着按
下“关闭”。
注意
· 为防止撞针的损坏，请在打开加热模块之前移除点胶针筒。
· 打开加热模块时，应准备好接住流体槽组件。跌落会导致组件的损坏。
4. 重要提示：从进料接头处移除点胶针筒。
5. 按照如下步骤移除流体槽组件：
a. 抓住插销的两端，并推向压电驱动器方向来打开加热模块，这样将
完全释放流体槽组件。
注：以避免接触处于加热模式下的胶阀，请使用插销释放工
具来打开铰链底座。插销释放工具的物料编号请参见第29
页“翻新套件、清洗套件及特殊工具”。
b. 上提进料接头即可将流体槽组件从加热模块中移除。
6. 插入新的流体槽组件，关闭加热模块，确保其安装到位。
拆装流体槽组件
插销
4
5b
3
使用可选配的插销释放工具，
是打开加热模块的最佳方式。
5a
2
重要提示：为防止撞针的损坏，请在移除流体
槽组件之前，先移除点胶针筒。
注意
PICO Pμlse 系列点胶阀
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
14
维护
1000万次点胶周期之后，建议维护并检查磨损部件（如撞针）。点胶周期的次数会根据不同的流体槽组件及流体类型而
有所不同。请与诺信EFD销售代表联系获得关于胶阀磨损和损坏的额外信息。
胶阀的维护就是预防性清洗浸湿部件，尤其是在流体流动通路的区域内的组件。维护胶阀时，目视检查浸湿部件的所有
区域，检查部件是否磨损及损坏。接着按照本章节流程清洗胶阀，若必要，则更换流体槽组件、撞针或其它独立部件。
注意
组件更换或维护之前，首先对储液罐进行卸压，然后关闭加热控制（若适用）。
维护计划建议
根据您的操作条件，清洗及维护间隔会有所不同（点胶频率、使用频率、点胶材料，等等）。下图仅供参考。
配件 推荐的更换间隔
撞针密封O型圈更换 一亿次循环，或根据所点材料所需。
撞针弹簧、固定器和撞针套O型圈 2.5亿次循环，或根据所点材料所需。
进料接头和O型圈 2.5亿次循环，或根据所点材料所需。
注：如果更换间隔过久，会影响O型圈的密封效果，导致密封圈的腐蚀或损坏。O型圈的腐蚀或损坏会影响胶阀的操作。
清洁胶阀表面
注意
请勿使用滴水的湿布清理压电驱动器，且不得将溶剂、酒精、水或其它液体直接倒在压电驱动器上。切勿将压电驱动器
浸没在清洗液中。这样做可能会将液体引入机电驱动区域，并毁掉胶阀。
如需清洗胶阀外部，请用柔软的纯棉布或纤维素布轻轻擦拭。若胶阀特别脏，应使用酒精稍微润湿清理抹布。
