ingun.com 1 / 2 T es t Probe GK S-050 305 050 A 1000 产品 GKS-050-0018 直接訪問產品 一般数据 产品组: ICT / FC T （ 在线和功能测试） 子产品组: 标准行程弹簧探针 结构系列: GKS-050 栅格: 1,27 mm 触探装置 ， 所属: 焊盘 电磁: 是 安装类型: 插接式 快速更换系统: 是 安装高度 ， 可调: 否 防扭转: 否 合适的针套: KS-0…
ingun.com
1 / 2
Test Probe
GKS-050 305 050 A 1000
产品 GKS-050-0018
直接訪問產品
一般数据
产品组: ICT / FCT（在线和功能测试）
子产品组: 标准行程弹簧探针
结构系列: GKS-050
栅格: 1,27 mm
触探装置，所属: 焊盘
电磁: 是
安装类型: 插接式
快速更换系统: 是
安装高度，可调: 否
防扭转: 否
合适的针套: KS-050
最小温度: -40 °C
最大温度: 80 °C
RoHS 符合性: 是
针头形状数据
针头形状: 05 圆形（全半径）
针头直径: 0,5 mm
针头形状 表面: A 金
针头形状 材料: 3 铍铜
电气数据
载流能力/额定电流: 2 A
电阻 (Ri) 典型值: 20 mOhm
机械数据

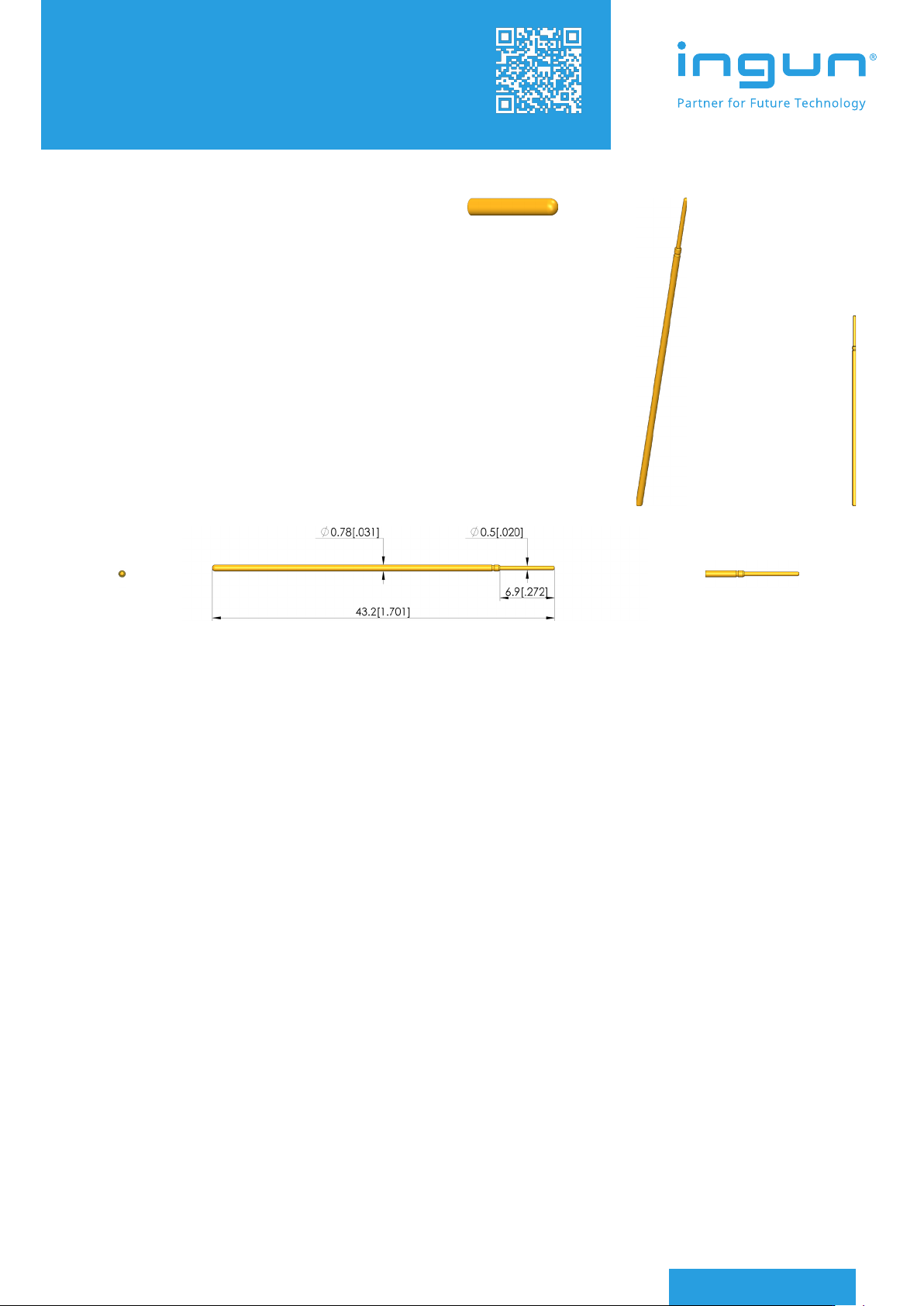

总长: 43,2 mm
针管直径: 0,78 mm
最大行程: 6,35 mm

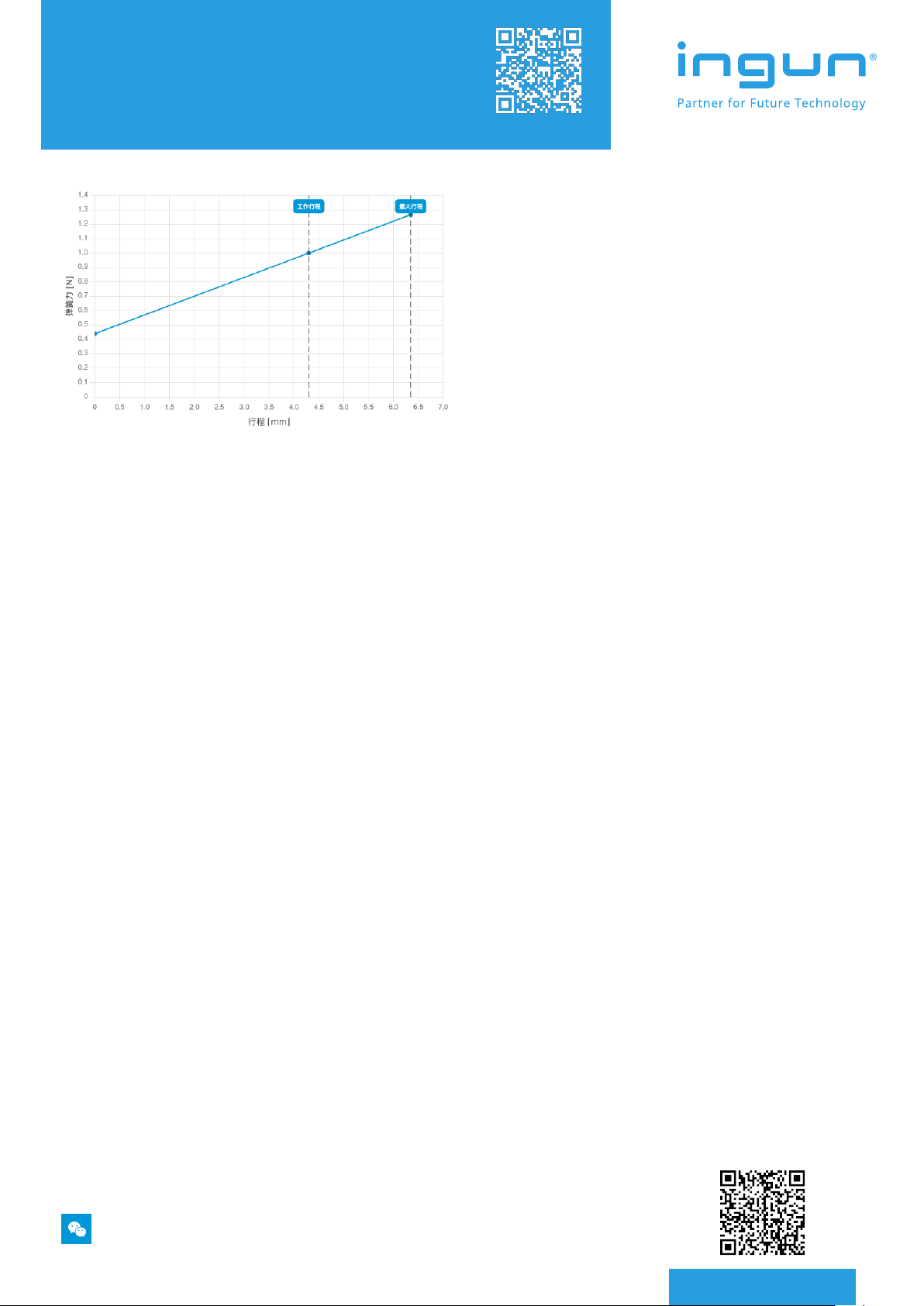

弹簧预紧力: 0,44 N
E 尺寸/卡环尺寸: 00
工作行程中的弹簧力: 1 N
建议工作行程: 4,3 mm
ICT/FCT 探针
经过无数次实践检验的探针，适用于触探印制电路板
具有不同直径和表面处理的各种针头形状可供选择，从而能够
保证与测试点之间的理想接触（例如：焊盘、过孔和引脚）。
可提供各种不同的弹簧力以及用于高温触探的不锈钢弹簧型号
通过与探针和各种类型的针套相结合，可实现各种不同的安装
高度，从而能够在测试治具中设置理想的行程条件。
1:1
