VEGO Series – A New Generation of Handling Modules
VEGO Dynamic
STM03D_VEGO_Dynamic_181213_DS_CC_D
Optionen
_ Elektrische Breitenverstellung
_ Automatische Breitenverstellung
_ Transporthöhe 950 mm ± 50 mm
_ Sicherheits-Shutter
_ Ein- und/oder Auslauf-Transportbänder
_ Gut-/Schlecht Sortierung
_ Zusätzliche Übernahme-/Übergabestellen
Beschreibung
Das STM 03 Shuttle ist für das Ein- und Ausschleusen von
Baugruppen zwischen zwei Fertigungslinien bzw. zum seit-
lichen Versetzen von Baugruppen konzipiert. Ankommende
Baugruppen werden durch die integrierte Bandstrecke
übernommen, mit der Bandstrecke seitlich verfahren und an
die nachfolgende Anlage übergeben. Die Übernahme- und
Übergabepositionen sind frei programmierbar.
Eigenschaften
_ Schrittmotor mit Positioniersteuerung
_ Programmierbare Übergabe-Übernahmepositionen
_ Flexible LP-Breite
_ Sortierfunktion
_ Verschiedene Verfahrwege realisierbar
_ Verschiedene Betriebsarten einstellbar
_ Übernahme und Abgabe an 4 Übergabestellen einstellbar
_ Verfahrgeschwindigkeit bis 400 mm/sek.

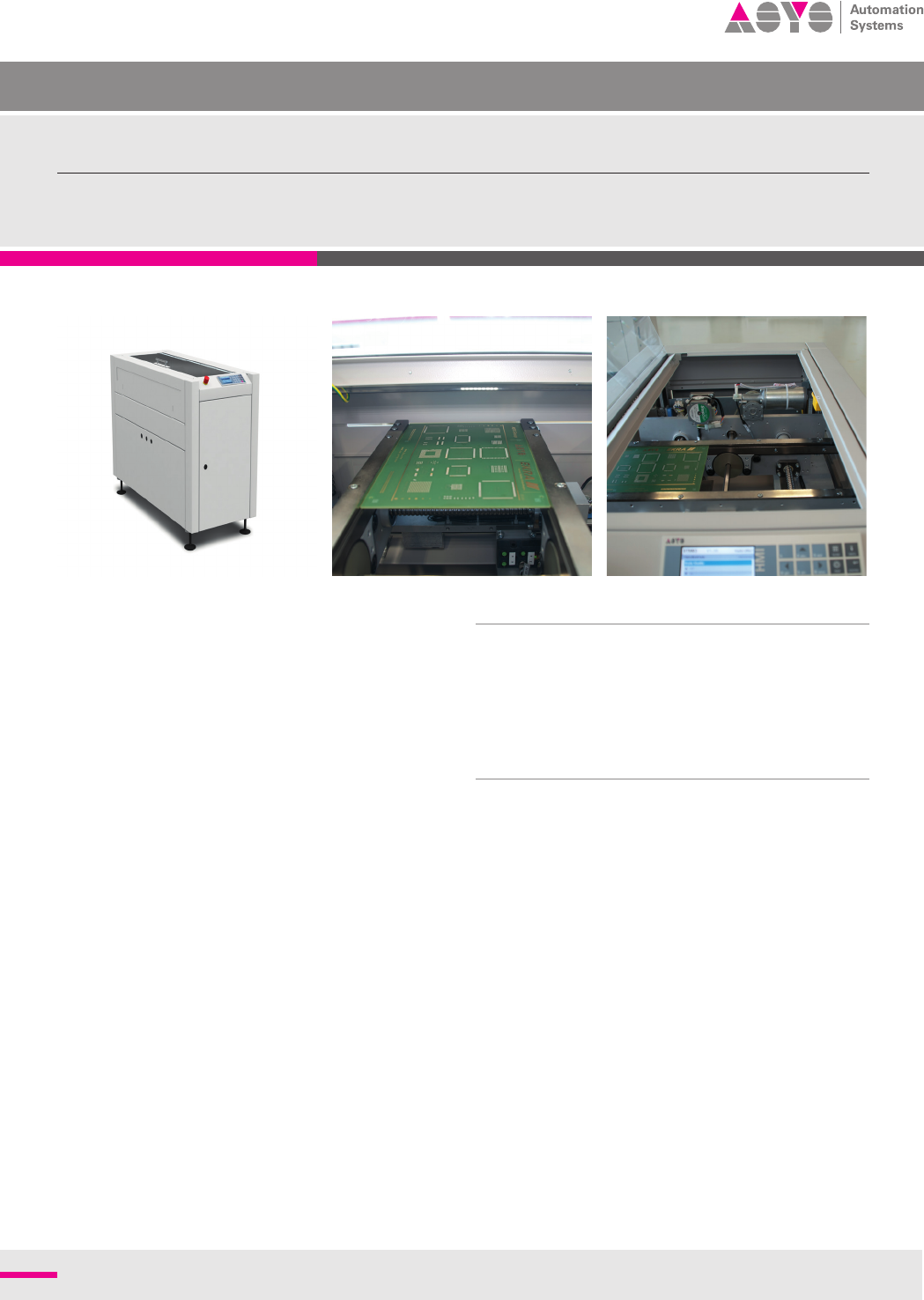

VEGO STM 03
Shuttlemodul zum seitlichen Versetzen von Baugruppen
ASYS Automatisierungssysteme GmbH
Benzstrasse 10,
89160 Dornstadt, Germany
Tel (+49) 7348 9855 0
Fax (+49) 7348 9855 91
info@asys.de
For more information visit
www.asys-group.com
Subject to change without notice.
Some general descriptions and performance characteristics may
not be applicable to all products. Technical specications are
subject to change without notice. Only features and technical
data provided in purchasing contract are legally binding.
Printed in Germany

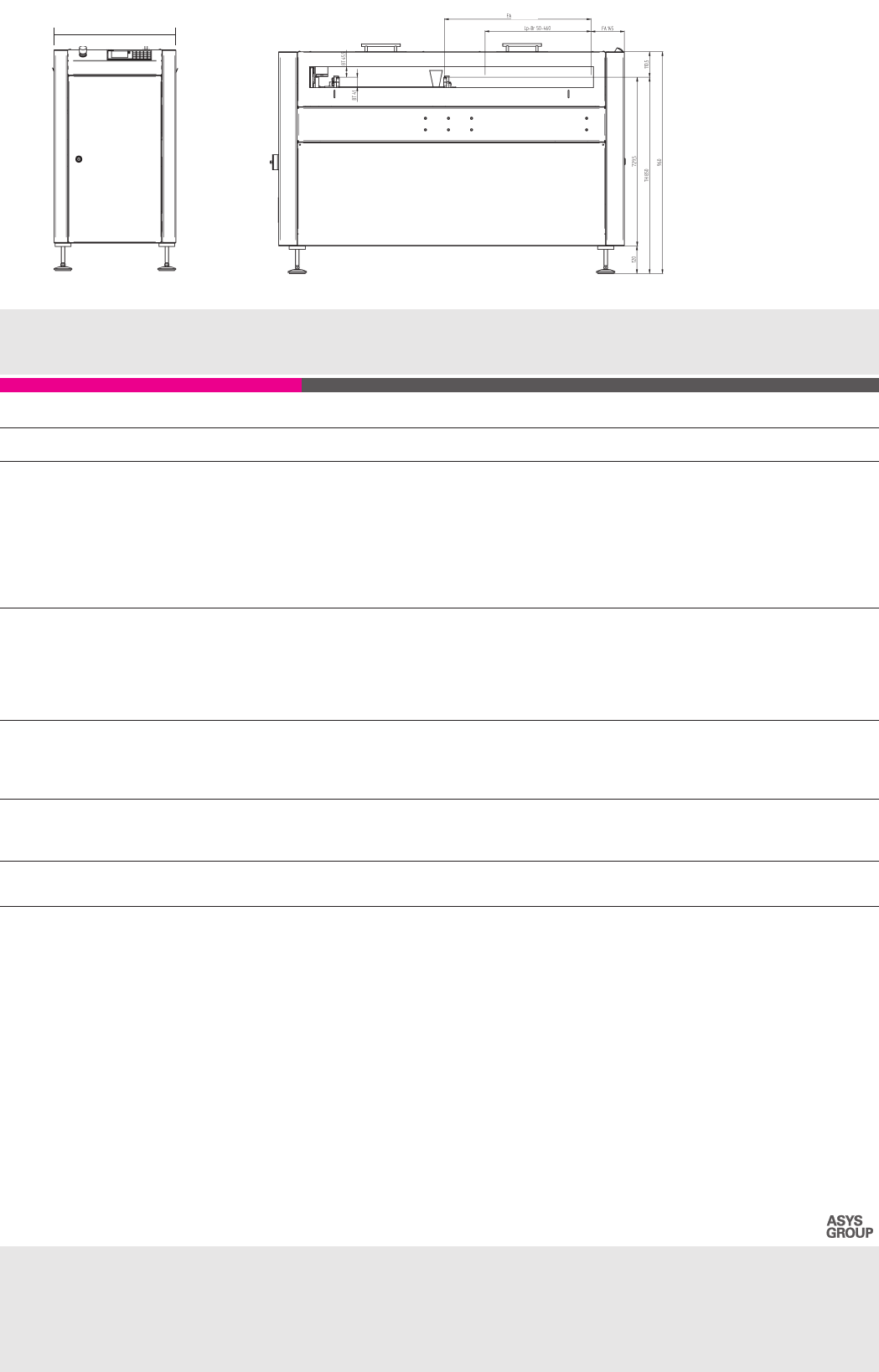

VEGO STM 03
1000 2000 3000 4000
Maschinenkonguration
Transporthöhe
Transportbreite max.
Schnittstelle
Verfahrweg
Transportrichtung
Bedienseite
Festanschlag
850 mm ± 50 mm
460 mm
Siemens, SMEMA
1000 mm
1)
links nach rechts
Vorne
Vorne
850 mm ± 50 mm
460 mm
Siemens, SMEMA
2000 mm
1)
links nach rechts
Vorne
Vorne
850 mm ± 50 mm
460 mm
Siemens, SMEMA
3000 mm
1)
links nach rechts
Vorne
Vorne
850 mm ± 50 mm
460 mm
Siemens, SMEMA
4000 mm
1)
links nach rechts
Vorne
Vorne
Leiterplattenformat
LP-Länge
LP-Breite
LP-Dicke
Bauteilfreiheit
LP-Gewicht
70 bis 460 mm
50 bis 460 mm
0.5 bis 4.5 mm
± 40 mm
bis 3 kg
70 bis 460 mm
50 bis 460 mm
0.5 bis 4.5 mm
± 40 mm
bis 3 kg
70 bis 460 mm
50 bis 460 mm
0.5 bis 4.5 mm
± 40 mm
bis 3 kg
70 bis 460 mm
50 bis 460 mm
0.5 bis 4.5 mm
± 40 mm
bis 3 kg
Installationsanforderungen
Elektrischer Anschluss
Stromnetz
Leistungsaufnahme
230 V / 115 V, 50 / 60 Hz, ± 10%
L1 + N + PE
0,2 kW
gleich wie 1000
L1 + N + PE
0,2 kW
gleich wie 1000
L1 + N + PE
0,2 kW
gleich wie 1000
L1 + N + PE
0,2 kW
Maschinenbeschreibung
Länge x Breite x Höhe
Geräuschpegel
540 x 1970 x 960 mm
< 75 dB
540 x 2970 x 960 mm
< 75 dB
540 x 3970 x 960 mm
< 75 dB
540 x 4970 x 960 mm
< 75 dB
Upgrades
Linienvernetzung via IC Net
1) Andere auf Anfrage
540 mm
1000-4000
