番号 品名 記号 形式 メーカー 定格 個数 備考 ｺｰﾄﾞ番号
NO. NAME SYMBOL TYPE MANUFACTURER RATING Q'TY NOTE CODE No.
プログラマブルコントローラ (M1PLC1) D0-06DD2-D 光洋電子工業 DC12-24V,20W 1 XS01740
1 PROGRAMMABLE CONTROLLER KOYO ELECTRIC
インターフェースユニット D0-DCM 光洋電子工業 1 通信ﾕﾆｯﾄ XS01930
2 INTERFACE UNIT KOYO ELECTRIC
NXTﾌｨｰﾀﾞｲﾝﾀｰﾌｪｰｽ基板 (M1PCB1,2,3) FH1267A0 富士機械製造 3 XK02510
3 NXT FEEDER INTERFACE PCB FUJI MACHINE LTD
スペーサ SQ-10 マックエイト 8 S3059W
4 SPACE MAC8
スペーサ SQ-20 マックエイト 8 S3232A
5 SPACE MAC8

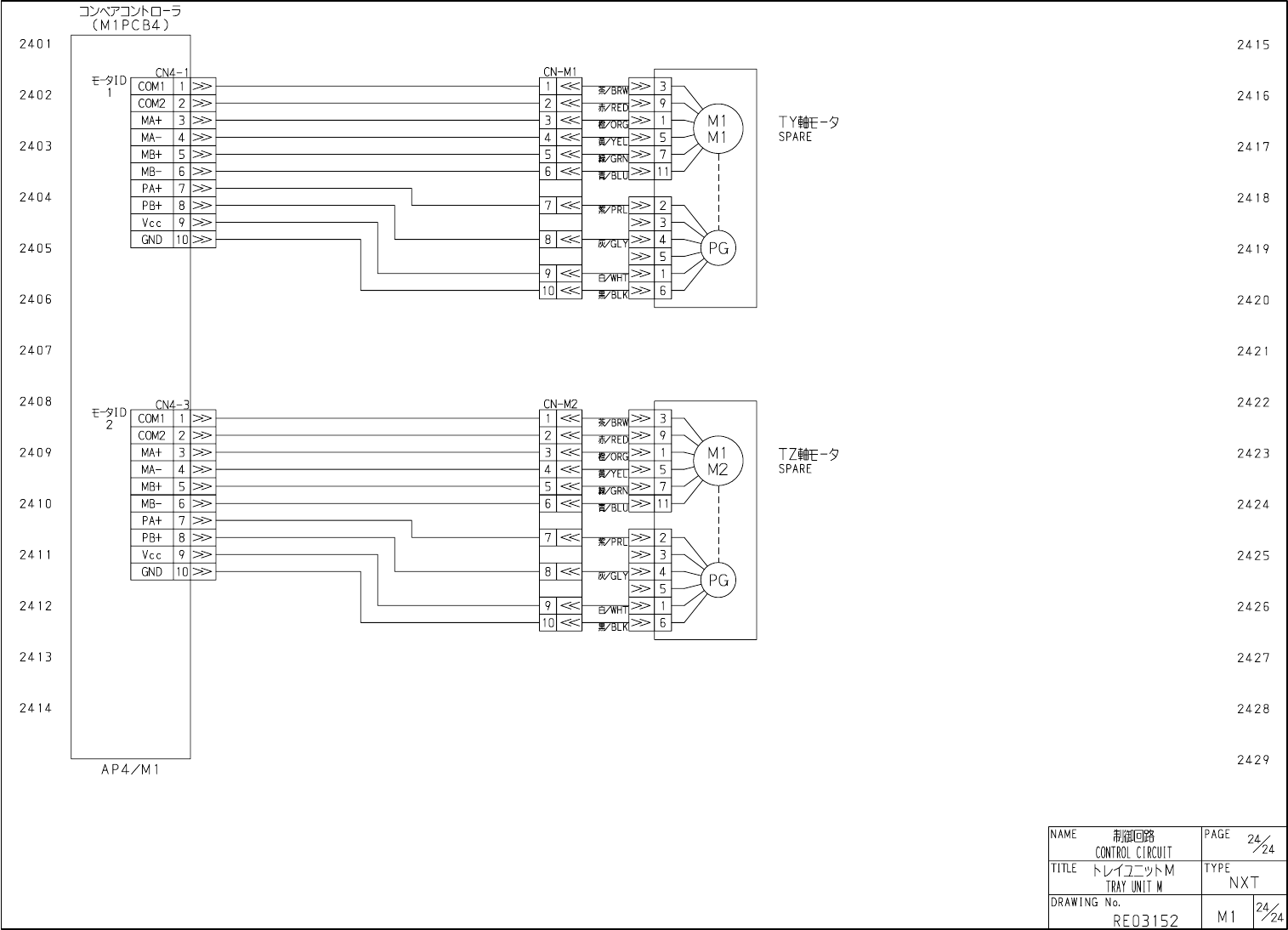

コンベアコントロール基板 (M1PCB4) DU20D-1 マッスル 1 XK03020
6 CONVEYOR CONTROL PCB MUSCLE
ＬＥＤ表示基板 (M1PCB7) FH1268A0 富士機械製造 1 XK02540
7 LED PCB FUJI MACHINE LTD

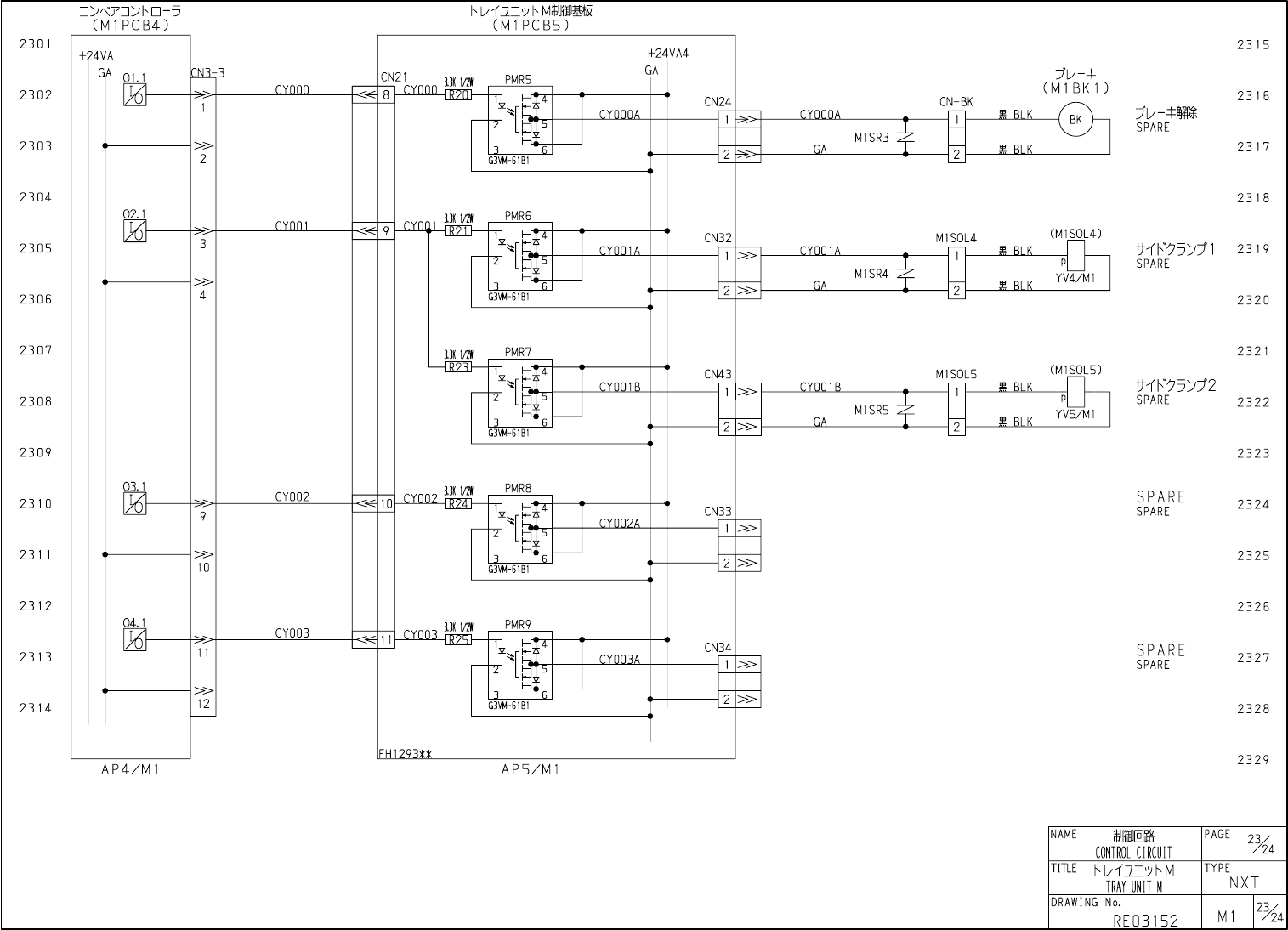

トレイユニットＭ制御基板 (M1PCB5) FH1293B1 富士機械製造 1 XK03031
8 TRAY UNIT-M CONTROL PCB FUJI MACHINE LTD
スペーサ SQ-5 マックエイト 6 S3231A
9 SPACE MAC8
押釦スイッチ (M1PBPL1) A3SJ-90A1-24EY オムロン DC24V,12.5mA 1 RH1949*に付属
10 PUSH BUTTON SWITCH OMRON 黄,ﾓｰﾒﾝﾀﾘ
バリア A3SA-4001 オムロン 1対 1 S3058H
11 BARRIER OMRON
押釦スイッチ (M1PB2) A3SJ-90A1-24EG オムロン DC24V,12.5mA 1 RH1957*に付属
12 PUSH BUTTON SWITCH OMRON 緑,ﾓｰﾒﾝﾀﾘ
バリア A3SA-4001 オムロン 1対 1 S3058H
13 BARRIER OMRON
押釦スイッチ (M1PBPL3) A3SJ-90A1-24EY オムロン DC24V,12.5mA 1 RH1956*に付属
14 PUSH BUTTON SWITCH OMRON 黄,ﾓｰﾒﾝﾀﾘ
バリア A3SA-4001 オムロン 1対 1 S3058H
15 BARRIER OMRON
16
17
NAME 電気部品明細表 PAGE
ELECTRIC PARTS LIST 1/3
TITLE TYPE
トレイユニットＭ NXT
DRAWING NO.
RP00892
