ク リ ー ムは んだ印刷機 コ ス ト パフ ォ ー マン ス に 優 れ た 汎用印刷機 絶 え ま な く 進み続け る 力 ク ラ ス 最高の コ ス ト パ フ ォ ーマ ン ス を 実現。 幅広い生産形態に対応す る 印刷機 KSP誕生。

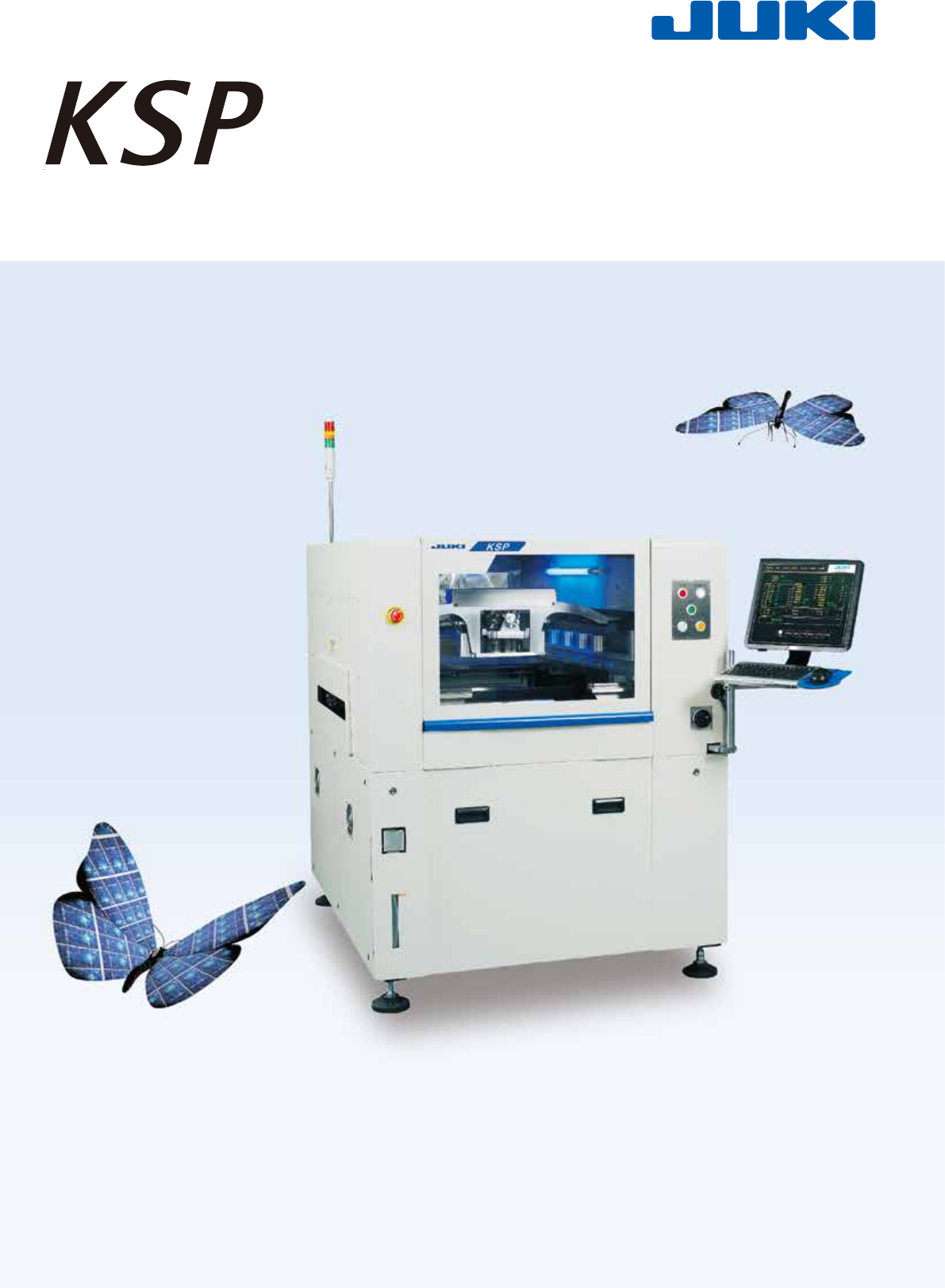

クリームはんだ印刷機
コストパフォーマンスに優れた
汎用印刷機
絶えまなく進み続ける力
クラス最高のコストパフォーマンスを実現。
幅広い生産形態に対応する印刷機 KSP誕生。
同時に上下撮影可能な光学式カメラシステムで
は、均一な環状照明および高輝度同軸照明を採
用し、明るさ調節用つまみを装備しているので、
高解像度かつ高精度であらゆる種類のフィ
デューシャルマークを扱うことが可能です。
空気圧で作動するボタンにタッチするだけで、
アダプタを使用せずに、480×500 ㎜から
737×737 ㎜のスクリーンサイズまで、X フレー
ムのサイズを調節できます。スクリーンは左右
のプランジャで固定されます。
ビジョン および光学システム
自動ステンシルワイパーシステム
スクリーンXフレーム調節機構
Mar-2019/Rev.03
■外形寸法
単 位：ｍ ｍ
SPM（スクリーン・ポジション・メモリー）システム
U 字型ベルト採用シングルステージコンベヤー
コンベヤー幅自動調整機能、ソフトウェアに
よる流れ方向（L→R、R→L，L→L，R→R）設
定機能、高耐久性帯電防止 U 字型ベルトを標
準装備しています。ステッピングモーターで
高精度にコントロールされたコンベヤーは、
ストップ位置で基板を緩やかに止めることが
できます。
アーチ型スキージビーム
アーチ型スキージビームは、強度の高いスチー
ルメタルでできており、スキージ全体に剛性と
耐久性を与え、安定したスキージの動きを実現
しています。
二方向の自動 湿式 / 乾式により、お客様の用
途に最適なクリーニングモードの組み合わせ
を選ぶことが可能です。
■仕様
※1 電力仕様は、単相 AC 220Vのみとなります。
※ 上記の数値は条件により異なる場合があります。 詳細は当社営業部までお問い合わせ下さい。
KSP
50mm × 50mm -510mm × 510mm
8.5 秒 + 印刷時間
±12.5μm (6σ)
480mm x 500 mm ∼ 737 mm x 737 mm
単相 AC220V
※1
, 0.49MPa
W1,206mm×D1,684mm×H1,410mm
約 1,200kg
クリームはんだ印刷機名称
型式
基板サイズ
印 刷 タクト
繰返し位置決め精度
スクリーン枠寸法
電力 / エア
本体サイズ
質量
スクリーンを装着する際、Y 位置はスキージビー
ムに取り付けられたストッパで位置決めしま
す。この位置は生産プログラム毎に保存されま
す。この機能により、段取り時間を短縮するこ
とができます。
