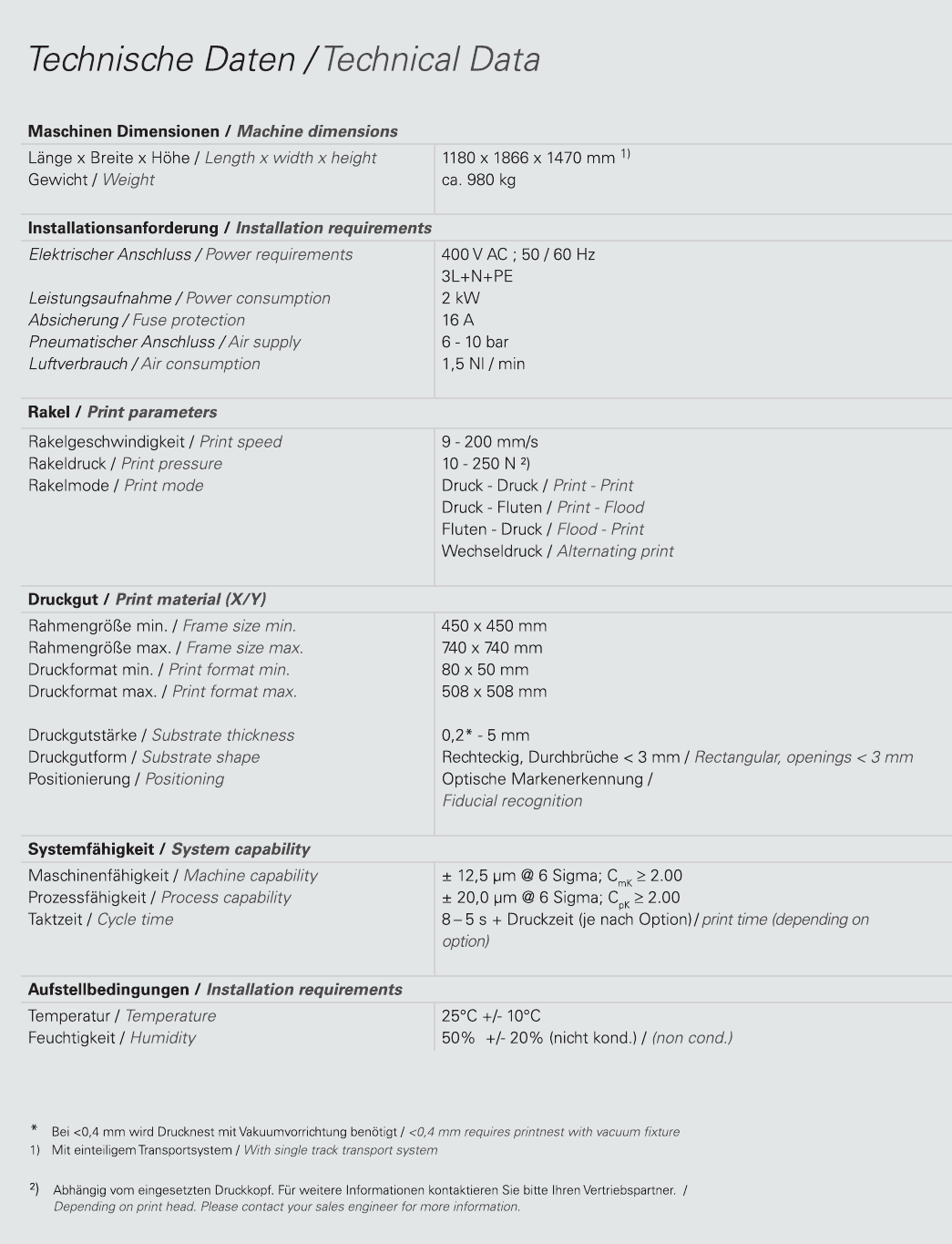

Maschinen Dimensionen / Machine dimensions
Länge x Breite x Höhe / Length x width x height
Gewicht / Weight
1180 x 1866 x 1470 mm
1)
ca. 980 kg
Installationsanforderung / Installation requirements
Elektrischer Anschluss / Power requirements
Leistungsaufnahme / Power consumption
Absicherung / Fuse protection
Pneumatischer Anschluss / Air supply
Luftverbrauch / Air consumption
400 V AC ; 50 / 60 Hz
3L+N+PE
2 kW
16 A
6 - 10 bar
1,5 Nl / min
Rakel / Print parameters
Rakelgeschwindigkeit / Print speed
Rakeldruck / Print pressure
Rakelmode / Print mode
9 - 200 mm/s
10 - 250 N ²)
Druck - Druck / Print - Print
Druck - Fluten / Print - Flood
Fluten - Druck / Flood - Print
Wechseldruck / Alternating print
Druckgut / Print material (X/Y)
Rahmengröße min. / Frame size min.
Rahmengröße max. / Frame size max.
Druckformat min. / Print format min.
Druckformat max. / Print format max.
Druckgutstärke / Substrate thickness
Druckgutform / Substrate shape
Positionierung / Positioning
450 x 450 mm
740 x 740 mm
80 x 50 mm
508 x 508 mm
0,2
* - 5 mm
Rechteckig, Durchbrüche < 3 mm / Rectangular, openings < 3 mm
Optische Markenerkennung /
Fiducial recognition
Systemfähigkeit / System capability
Maschinenfähigkeit / Machine capability
Prozessfähigkeit / Process capability
Taktzeit / Cycle time
± 12,5 µm @ 6 Sigma; C
mK
≥ 2.00
± 20,0 µm @ 6 Sigma; C
pK
≥ 2.00
8 – 5 s + Druckzeit (je nach Option)/ print time (depending on
option)
Aufstellbedingungen / Installation requirements
Temperatur / Temperature
Feuchtigkeit / Humidity
25°C +/- 10°C
50% +/- 20% (nicht kond.) / (non cond.)

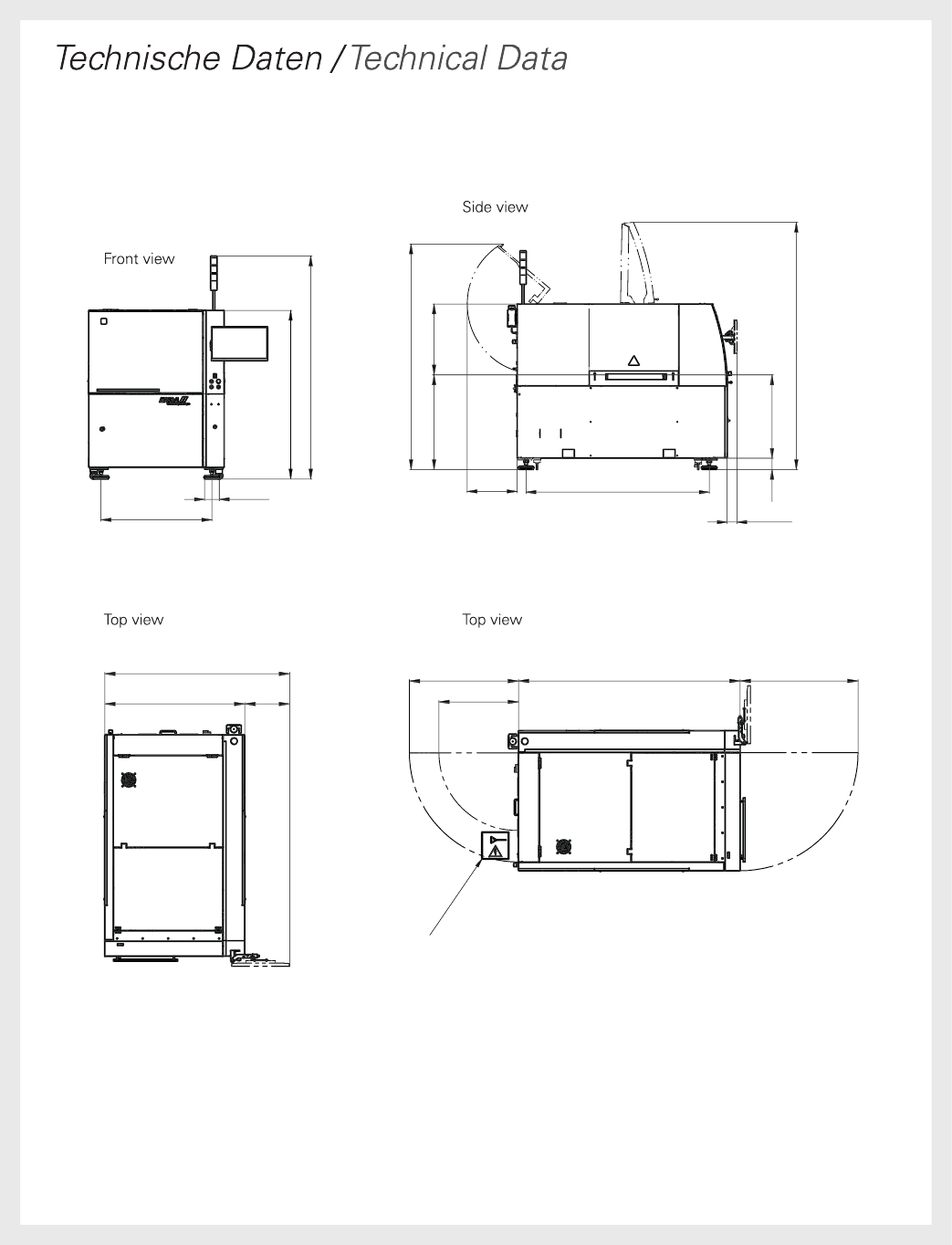

1180
379
1559
Zuleitung 400 V 50/60 Hz
power supply 400 V 50/60 Hz
1866
919
670
966
1470
128
O
1944
2195
ca.
2003
ca.
444
ca.
1626
840
TH
630
100
740
86
ca.
