Ventilsteuergerät ValveMate 8040
Schnellstartanleitung
Elektronische pdf-Dokumente von
Nordson EFD nden Sie auch auf
www.nordsonefd.com/de
Packen Sie das ValveMate
™
8040 aus. Dies ist ein guter Zeitpunkt, um die
Ein-Jahres-Garantie zu aktivieren. Registrieren Sie sich online unter: www.
nordsonefd.com/warranty/controllers.

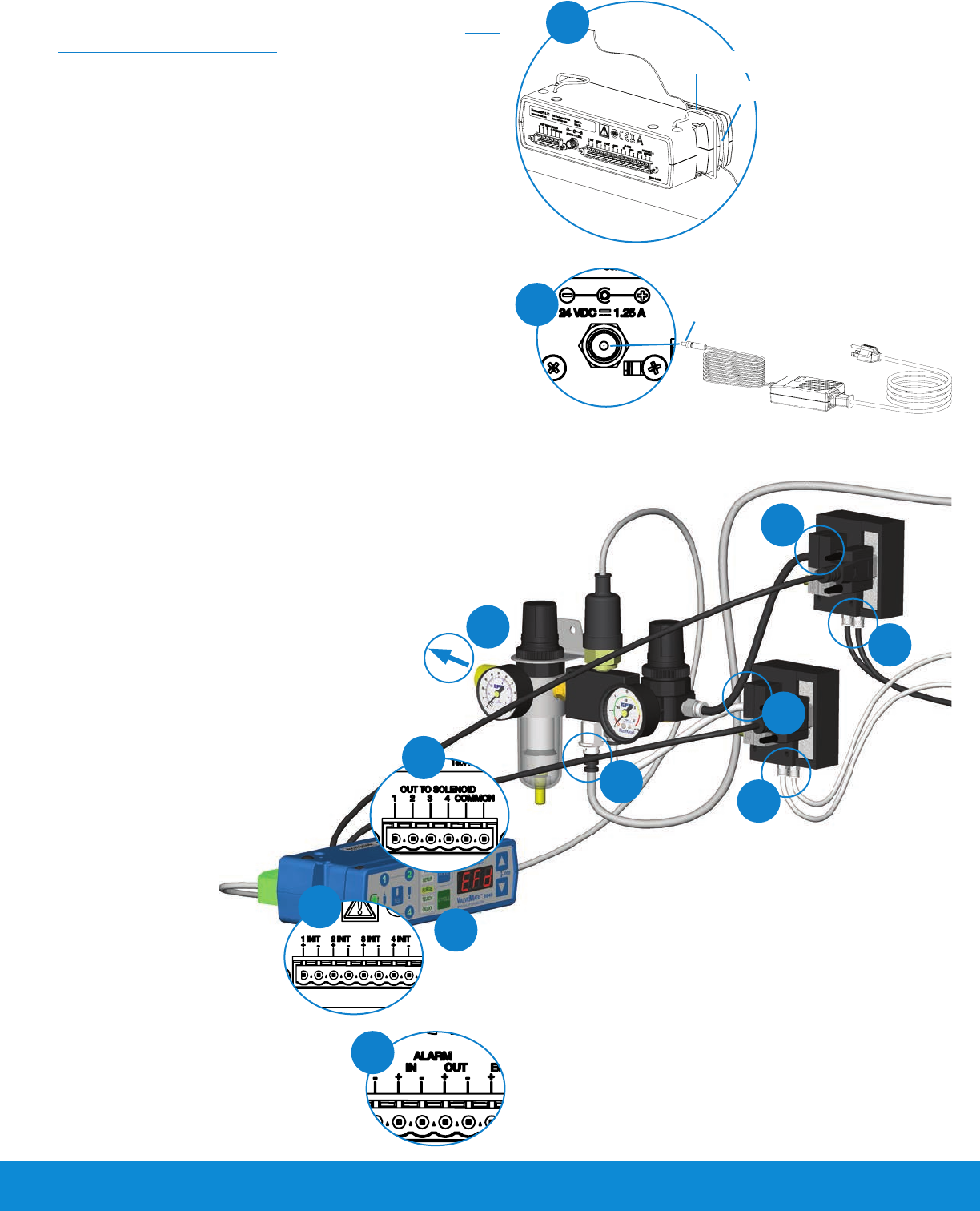

1. Montieren Sie das VM8040 und schließen Sie das Netzteil an. Das
ValveMate kann sowohl über als auch unter einem Gehäuse oder
mithilfe der mitgelieferten Einbau-Umrandung an eine Platte
montiert werden.
2. Schließen Sie das Netzteil an. Stecken Sie das
Niederspannungskabel ins Gerät und befestigen Sie es mit dem
Sicherungsring.
3. Installieren Sie den Druckluftregler und die Magnetventile.
a. Schließen Sie die Druckluftversorgung am Eingang der Filter/
Regler-Einheit an.
b. Schließen Sie das Magnetventilkabel zwischen Magnetventil
und VM8040 an.
4. Schließen Sie den Druckluftsensor und den Niedrig- Füllstandssensor
(wenn verwendet) am Alarm- Eingang (Alarm IN) an.
HINWEIS: Alarmschalter müssen in Serie geschaltet und normal
geschlossene Schalter sein, verbunden mit den ALARM IN Positiv-
(+) und Negativanschlüssen (-). Wenn kein Alarmgeber verwendet
wird, müssen die Positiv- und Negativanschlüsse des Alarmeingangs
gebrückt werden, um die Alarmfunktion zu deaktivieren.
5. Schließen Sie die Starteingänge an die übergeordnete
Steuerung oder den Werkbankschalter an.
6. Schließen Sie die Sprühventile an.
a. Montieren Sie die Ventile mit der
entsprechenden Halterung.
b. Schließen Sie die Ventil-Steuerluftschläuche
an die entsprechenden Ausgänge des
Magnetventils an.
1
Platteneinbau-Umrandung
Federklemmen
Sicherungsring
2
zur
Druckluftversorgung
3b
4
12
3a
5
7. Schließen Sie den
Flüssigkeitsbehälter an.
a. Verbinden Sie
den
Druckluftregler des
Behälters mit der
Druckluftversorgung.
Verwenden Sie dafür
den mitgelieferten
Schlauch mit Fitting.
b. Schließen Sie die
Materialschläuche des
Behälters an die Ventile an.
Befüllen Sie den Behälter und
verschließen Sie den Deckel.
3b
7a
3b
6b
6b
Die Ventilöffnungszeit ist der primäre
Parameter der Dosiermenge. Unterschiedliche
Zeiteinstellungen für jedes Ventil sind normal.
TIP
6a
8. Überprüfung der Anschlüsse und Einstellungen:
a. Die Druckluft zur Magnetventilinsel sollte auf 5,5 bar (80 psi) eingestellt sein.
b. Der Druck für die Sprühluft sollte auf 0 bar (0 psi) eingestellt sein.
c. Die Magnetventile und die Ausgänge sind korrekt angeschlossen.
d. Die Ventile und der Flüssigkeitsbehälter sind richtig miteinander verbunden.
e. Das ValveMate ist an die Stromversorgung angeschlossen und die Anzeigen und das LED-Display leuchten.
9. Stellen Sie den Tankdruck ein. Für Materialien mit geringer Viskosität auf 0,35 bar (5 psi) und mit höherer Viskosität auf 1,03 bar (15 psi).
10. Justieren Sie die Hubeinstellung des Sprühventils (1/2 Drehung öffnen). Das ist nur ein Richtwert.
9

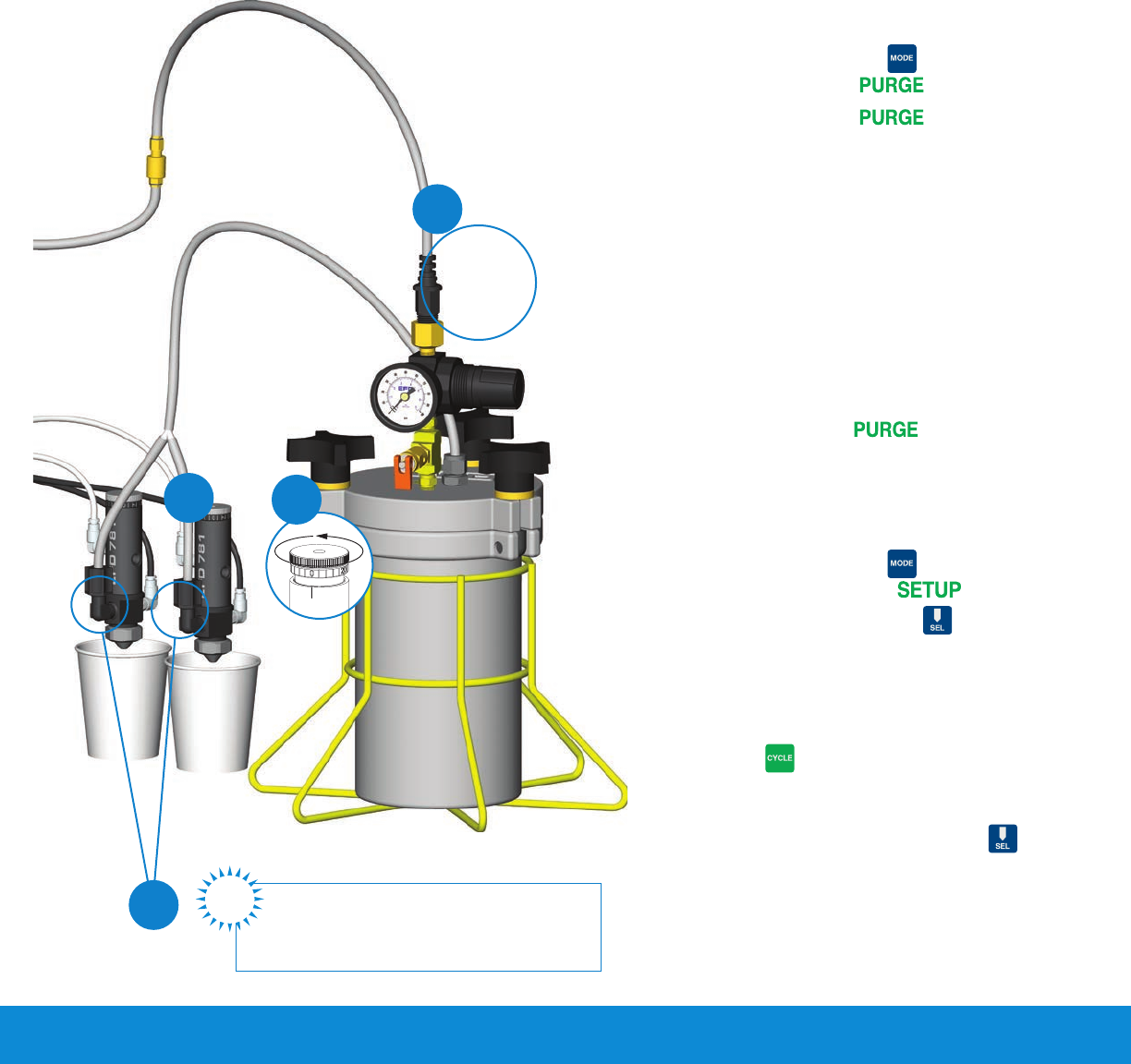

11. Stellen Sie einen Behälter unter das Sprühventil/die
Sprühventile.
a. Durch Drücken der MODE-Taste setzten Sie das
VM8040 in den Spül-Modus .
b. Drücken Sie die SPÜL-Taste und halten Sie
diese gedrückt, bis Material fließt und sämtliche Luft
aus den Schläuchen entwichen ist. Stellen Sie nun die
Fließrate durch Justierung des Tankdrucks und der
Hubeinstellung am Ventil ein. Vermeiden Sie einen zu
hohen Tankdruck durch niedrigere Hubeinstellungen.
Stellen Sie die Fließrate ein indem Sie die Tropfen zählen.
Der Richtwert ist ungefähr ein Tropfen pro Sekunde.
12. Einstellung der Sprühluft:
a. Stellen Sie den Druckregler für die Sprühluft auf 0,7 bar
(10 psi) ein.
b. Drücken Sie die Spül-Taste und beobachten Sie
das Sprühmuster.
c. Nutzen Sie die Hubeinstellung des Sprühventils und den
Tankdruck; erhöhen oder verringern Sie die Einstellungen,
um das gewünschte Sprühmuster zu erhalten.
d. Durch Drücken der MODE-Taste Setzen Sie das
Steuergerät in den SETUP-Modus .
e. Drücken Sie mehrmals die SEL-Taste bis alle
Ventilkanäle aktiv sind (Anzeigen leuchten).
f. Geben Sie eine Sprühzeit von 0,05 Sek. ein. Drücken Sie
dafür die Auf- und Ab-Tasten neben dem LED-Display.
g. Mit dem Behälter unter den Ventilen drücken Sie die
ZYKLUS-Taste , um die Dosiermenge zu überprüfen.
h. Durch Erhöhen oder Verringern der Ventilöffnungszeit
erzielen Sie die gewünschte Dosiermenge. Um alle
Ventile anzugleichen, drücken Sie die SEL-Tast
Die individuellen Ventilkanäle werden markiert und
die Fördermenge kann über die Ventilöffnungszeit
angeglichen werden.
10
7b
