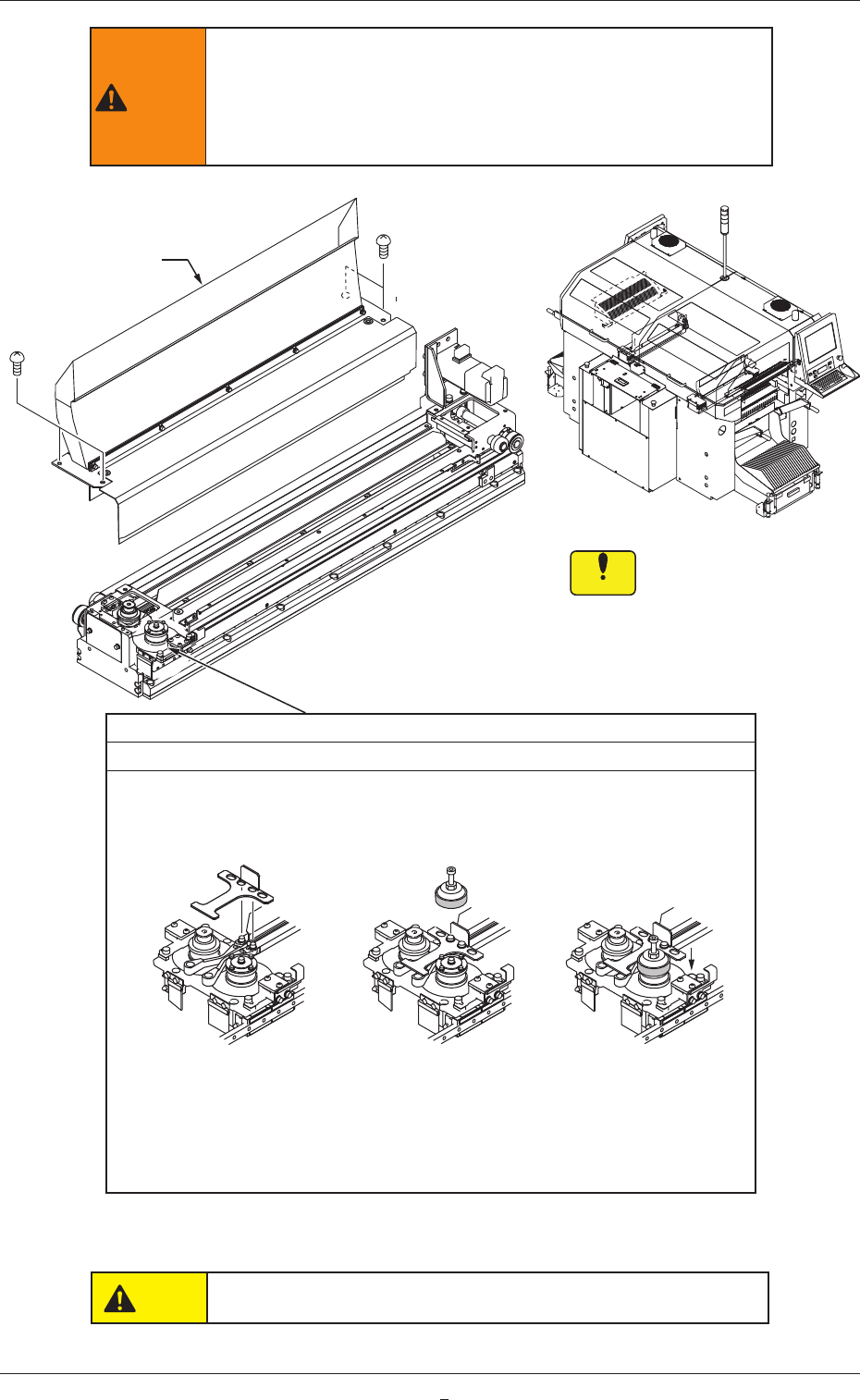

1-30
料带引导槽
扁平环
每三个月 更换 所要时间:10分钟
(1)拧下4个螺丝钉，拆卸料带引导槽。
(2)在关闭料带夹板的状态下，固定治具的弯折部分朝上，用切割器单元固定治
具的内侧孔进行安装。
固定治具安装位置
更换治具安装状态
(3)用市面上销售的切割器将用完的扁平环切断并拆卸。
(4)在扁平环交换治具安装新的扁平环。
(5)将扁平环交换治具搭在摇动侧滚轴(装置外侧)上，按压扁平环，将其插入到
摇动侧滚轴的插槽里。
警告
请注意切割器刀片进行作业。
•
有可能被切割器刀片切伤手等。
作业时请戴手套并充分注意。
•
为防护起见，进行切割器部维护保养时，安装固定治具。
Fig.4A19-3
注意
切割扁平环时，请注意不要被市售品的切割器切伤。
拆卸料带引导槽，安装
时请慎重进行作业，以
免 Y 轴直线标尺受损。
Notice
3.3 点检、清扫、注油部位
0805-002

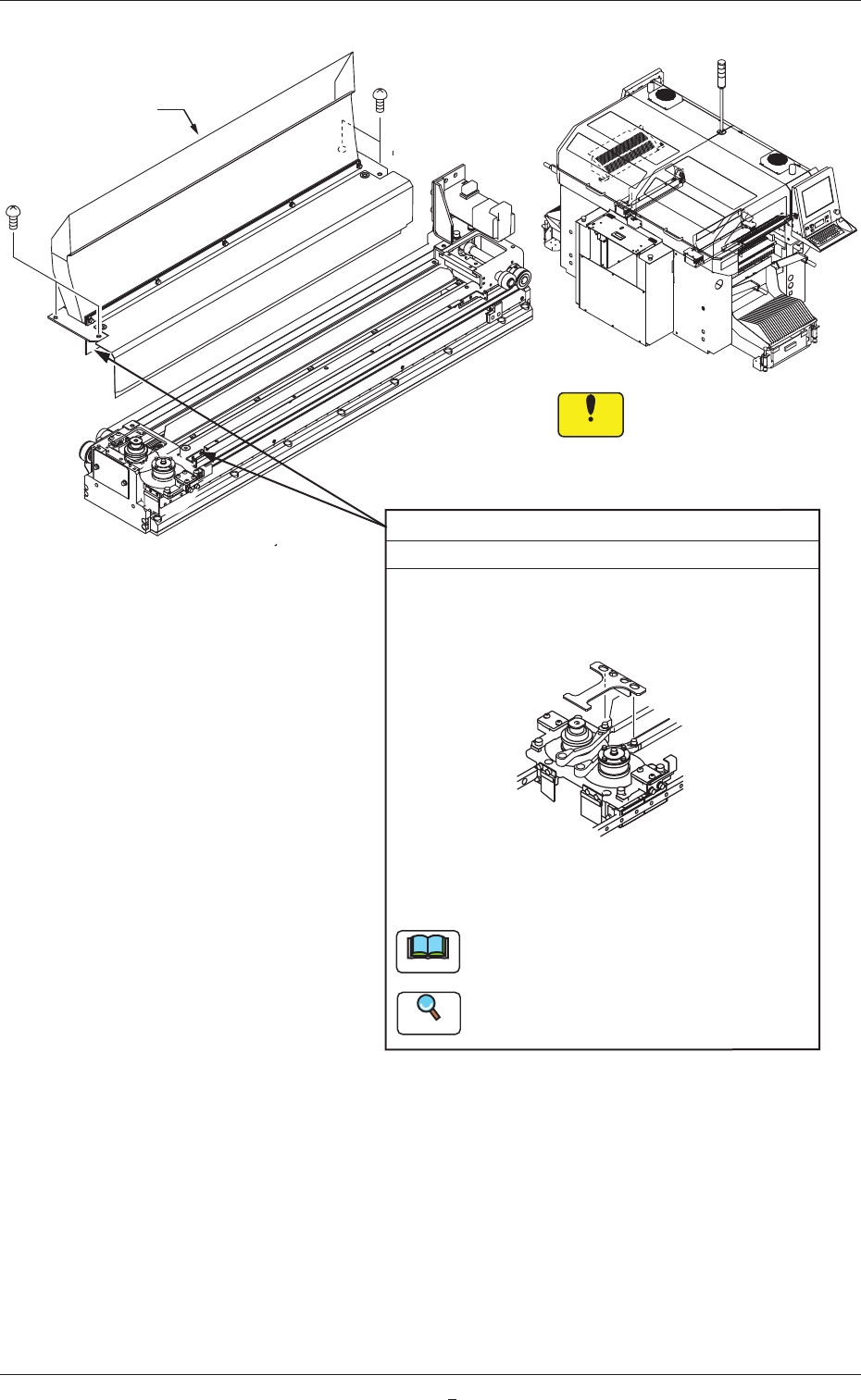

1-30-1
料带引导槽
氟片、聚氨酯夹板
每年 更换 所要时间:5分钟
(1)拧下4个螺丝钉，拆卸料带引导槽。
(2)固定治具的弯折部分朝下，用切割器单元固定
治具的外侧孔进行安装。
固定治具安装位置
(3)请更换氟片和聚氨酯夹板。
更换氟片后，在没有通过料带的状态下使
用切割器切割氟片。
更换步骤请参照“4.3 氟片和聚氨酯夹板
的更换”章节。
Fig.4A19-4
3.3 点检、清扫、注油部位
0805-001
Note
Reference
拆卸料带引导槽，安装
时请慎重进行作业，以
免 Y 轴直线标尺受损。
Notice
1-31
耦合器
吸嘴上下直线导轨(NL轴)(2处)
毎月 清扫、注油 所要时间:5分钟
(DAPHNE EPONEX GREASE No.1)
(1)请用棉纱擦去原有的润滑油，用注油
器涂刷少量新润滑油。
(2)用手动操作(指定量移动)将NL轴上下移
动19mm，融合润滑油。
(3)擦去多余的润滑油。
请注意不要残留纱头。
使用吸嘴为No.18(绿色)。
No.18
扩散板
毎月 清扫 所要时间:2分钟
(1)通过界面操作将所有吸嘴收存在吸嘴
储料器内。
(2)请用镜头布干擦。
请不要使扩散板表面沾上皮
脂和油。
关于吸嘴收存步骤，请参照
“第二巻 第三章 6.吸嘴交换
界面”章节。
线传感器(投光器、受光器)
毎天 清扫 所要时间:5分钟
线传感器表面上沾上皮脂和油时，请在棉棒
上沾些无水乙醇擦拭污垢。
吸嘴上下滚珠丝杠(NL轴)
每三个月 清扫、注油 所要时间:5分钟
(DAPHNE EPONEX GREASE No.1)
请用棉纱擦去原有的润滑油，用注油器
在螺旋槽涂刷少量新润滑油。
使用吸嘴为No.19(茶色)。
No.19

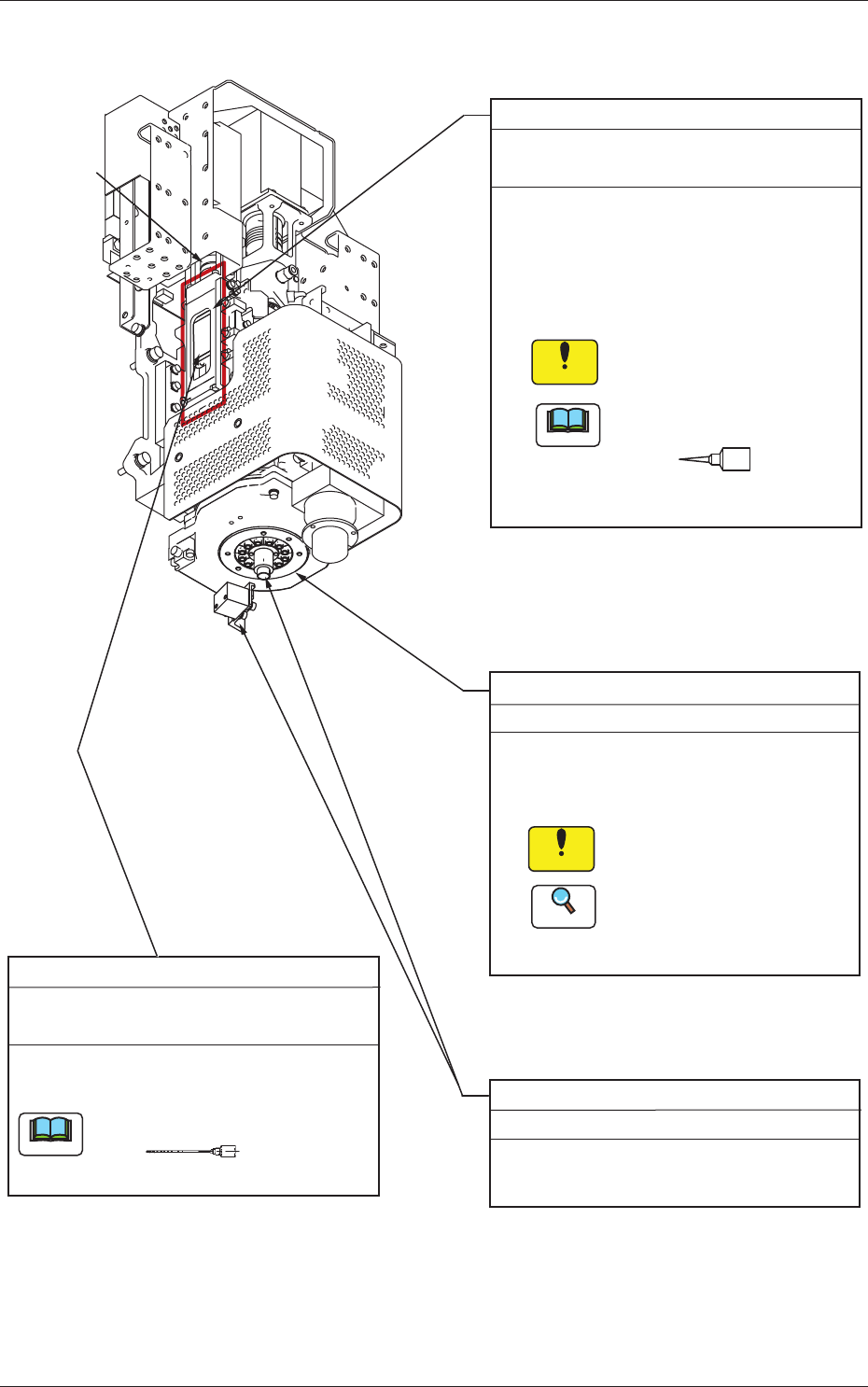

3.3.7 安装头部
Fig.4A20
3.3 点检、清扫、注油部位
0811-003
Reference
Notice
Note
Notice
Note
