仕様 ISM 3600, 3900, 2000, 1800, 1100 収納数 ISM 500ポジション数があらゆる電子部品管理の問題を解決インテリジェントストレージマネジメントシステム Sep- 2021/Rev.11 東京重機国際貿易（上海）有限公司 JUKI AUTOMATION SYSTEMS INC JUKI AUTOMATION SYSTEMS GMBH JUKI SMT ASIA CO.,LTD JUKI IN…

仕様

ISM 3600, 3900, 2000, 1800, 1100 収納数

ISM 500ポジション数

があらゆる電子部品管理の問題を解決

インテリジェントストレージマネジメントシステム

Sep- 2021/Rev.11

東京重機国際貿易（上海）有限公司 JUKI AUTOMATION SYSTEMS INC JUKI AUTOMATION SYSTEMS GMBH JUKI SMT ASIA CO.,LTD JUKI INDIA PVT LTD

製造元：

ESSEGI AUTOMATION S.r.l

JUKI SMT サイト

外形寸法(W×D×H）

質量

電源

消費電力

1,710×1,470×2,240mm

850kg (空) - 1,150kg

単相 230V;50/60Hz

最大2.4kWh

2,540×1,380×2,440mm

1000kg (空) - 1,500kg

0.4kWh(除湿器なし)

単相 230V;50/60Hz

2,540×1,465×2,440 mm

1,000kg (空) - 1,500kg

最大2.4kWh

ISM 3600 ISM 1800

ISM 2000 ISM 500

ISM 3900

ISM 1100

1,760×724×2,220 mm

460kg (空) - 600kg

最大0.82kWh

1,770×800×2,220 mm

34×620×100 mm

350kg-850kg

最大0.8kWh

2,560×1,635×2,440 mm

1,350kg (空) - 1,650kg

最大1.5kWh

35L/h

0.40.6MPa

外形寸法(W×D×H）

最小ポジション寸法

質量

電源

消費電力

最高エア消費量

空気圧

*1 ISM3600

、ISM1800、ISM3900 のみ装着可能となります。

*2 ケース高さは

、最大88㎜まで変更可能です。

型式サブモデル名総収納数

7 インチリール 13/15 インチリール

8㎜ 16㎜ 24㎜ 8㎜ 16㎜ 24㎜ 32㎜ 44㎜ 48㎜ 72㎜

JEDEC トレイ *¹ JEDEC トレイ

Ultra-ﬂex

ISM 3600*²

７ONLY*³

ダブルリール仕様 3,218 2,520 600 98

ーーーーーーー

シングルリール仕様 1,609 1,260 300 49

15ONLY シングルリール仕様 605 ーーー 270 180 86 55 ー 14 ー

７+15MIX

ダブルリール仕様 1,989 1,340 320 46

125 85 40 25 ー 8 ー

シングルリール仕様 1,136 670 160 23

ISM 1800*²

７ONLY*⁴

ダブルリール仕様 1,640 1,312 282 46

ーーーーーーー

シングルリール仕様 820 656 141 23

15ONLY シングルリール仕様 297 ーーー 140 74 36 30 ー 17 ー

７+15MIX

ダブルリール仕様 1,039 688 168 46

66 37 19 9 ー 6 ー

シングルリール仕様 588 344 84 23

拡張モジュール

ISM 3900*²

７ONLY*⁵

ダブルリール仕様 3,418 2,678 636 104

ーーーーーーー

シングルリール仕様 1,709 1,339 318 52

15ONLY シングルリール仕様 644 ーーー 287 192 91 58 ー 16 ー

７+15MIX

ダブルリール仕様 2,026 1,340 320 46

141 96 45 28 ー 10 ー

シングルリール仕様 1,173 670 160 23

大容量

ISM 2000

７ONLY 2,059 1,846 213 ーーーーーーーー

STANDARD 1,368 986 113 ーー 177 92 ーーーー

BALANCED 860 384 44 ーー 295 137 ーーーー

XL 809 384 44 ーー 295 ーー 86 ーー

XXL 769 366 42 ーー 295 ーーーー 66

中容量

ISM 1100

STANDARD 1,100 988 112 ーーーーーーーー

BALANCED 918 501 417 ーーーーーーーー

H12 / H16 768 ー 768 ーーーーーーーー

型式サブモデル名

ポジション数

段数

棚の高さ：100㎜

ー

棚の高さ：180㎜

7 インチリール

棚の高さ：380㎜

7/13/15 インチリール

スティック / JEDEC トレイ

ポジション数 *¹ 段数ポジション数 *¹ 段数ポジション数 *¹ 段数

汎用

ISM 500

06 STANDARD 240 6 ーー 80 2 160 4

10 Shelves 400 10 ーー 400 10 ーー

16 Shelves 640 16 560 14 80 2 ーー

*1 ポジションの横幅34㎜

、奥行620㎜となります。

*3 ７インチリールが h=8㎜の場合、3,620 リール収納可能です。

*4 ７インチリールが h=8㎜の場合、1,838 リール収納可能です。

*5 7 インチリールが h=8mm の場合、3,810 リール収納可能です。

製品紹介サイト

Innovative production eﬃciency improvement in your entire factory.

省スペース化

スペース

-70％

湿度コントロール

湿度管理

自動入出庫

効率化

ケース対応

システム連携

1 項目

でもあれば、そのお悩みを解決します

こんなお悩みございませんか？

□湿度管理が必要な部品がある

□バラ部品、カット部品を管理したい

□先入れ先出しルールが徹底できていない

□部品出庫ミスで二度手間になった

□部品種が増え倉庫管理が複雑になっている

□探している部品の所在がわからない

□過剰な部品を発注している

□作業者の負担を減らしたい

□部品業務の担当者が休むと困る

□部品管理がデータベース化されていない

□棚卸時間を短くしたい

□リードタイムを短縮し資金活用を図りたい

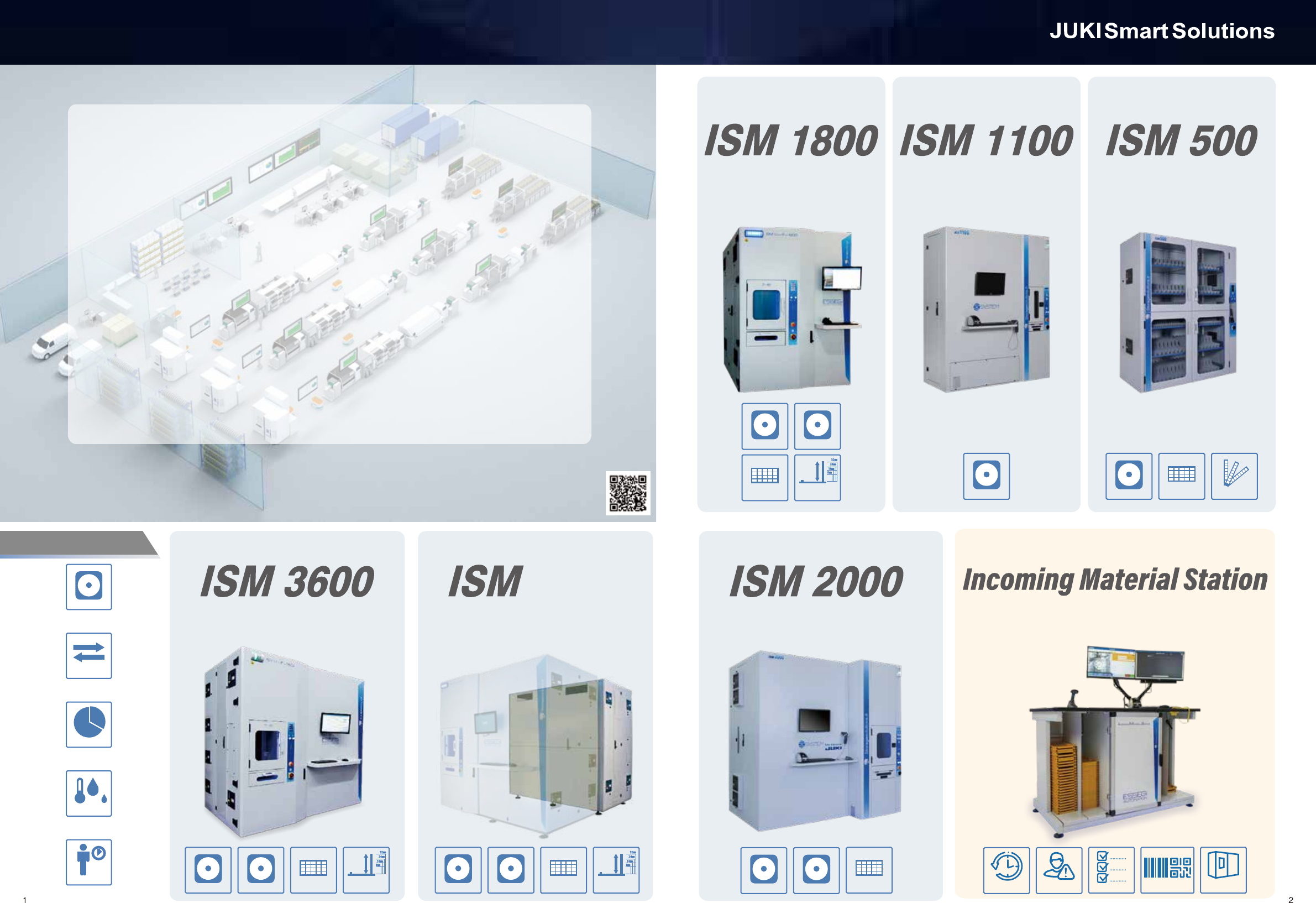

ISM シリーズのラインナップ

大容量汎用モデル

ダブルリールケースで最大容量

3,600 リールを保管可能

7インチリール 15インチリール

トレイ

ケース高さ可変

8㎜

32㎜

24㎜

16㎜

7インチリール 15インチリール

トレイ

ケース高さ可変

8㎜

32㎜

24㎜

16㎜

収納容量拡張モジュール

ISM3600 の背面へ連結し、

最大 11,000 リール以上の収納可能

部材受入登録システム

リール部材の受入作業が

効率的になり作業ミスを削減

大容量モデル

大型リールから JEDEC トレイまで

最大 2,000 リール収納可能

7インチリール 15インチリール

トレイ

７インチリール専用モデル

省スペースで最大 1,100 本の

7 インチリールを収納可能

7インチリール専用

コンパクト汎用モデル

ダブルリールケースで最大

容量 1,800 リールを保管可能

7インチリール 15インチリール

トレイ

ケース高さ可変

8㎜

32㎜

24㎜

16㎜

汎用性に優れ、多様な部品

を収納可能

中型エントリーモデル

オールリール

トレイスティック

ISM ５つの特長

NO MISTAKE DDT check Code check

integrated with

ISM warehouses

TIME SAVING



ソリューション

紹介サイト

Innovative production eﬃciency improvement in your entire factory.

2. ファクトリーソリューションの実現

システム連携による効率化

ケース対応

◆静電ケース（ESD）対応

◆最大 88 ㎜幅まで収納可能

専用ケースでの管理

7インチ

15インチ

ISM 3600 / ISM1800専用ケース

・最大88㎜まで高さ変更可能

・1トレイに2リール収納可能（7インチリール）

7インチダブルケース 15インチケース

システム連携

基幹システム

部品管理システム

生産管理システム

既存の部品棚との

連携可能

◆正確な部品管理により受発注業務をよりスマートに

Big Data

ERP/MES

Data Base

効率化

3. 省スペース化

スペース 70％削減

4. 湿度管理

商品を低湿度で管理

5. 自動入出庫可能

一括で 27 ケース ( 最大 54 リール）入出庫

◆入出庫中はオペレータ不要

◆部品のピッキングミスを無くす

◆先入先出の部品出庫が可能

◆MSD 部品の残時間管理

◆湿度トレーサビリティ機能対応

◆省スペースで大容量収納

IPC/JDEC 規格に準拠した MSL 部品管理

27 段一括入出庫ボタン一つで入出庫完了

真空パック不要

MSD 部品もケースで管理可能

大容量収納でスマートな倉庫管理

【ISM 導入前】【ISM 導入後】

湿度管理

スペース

-70％

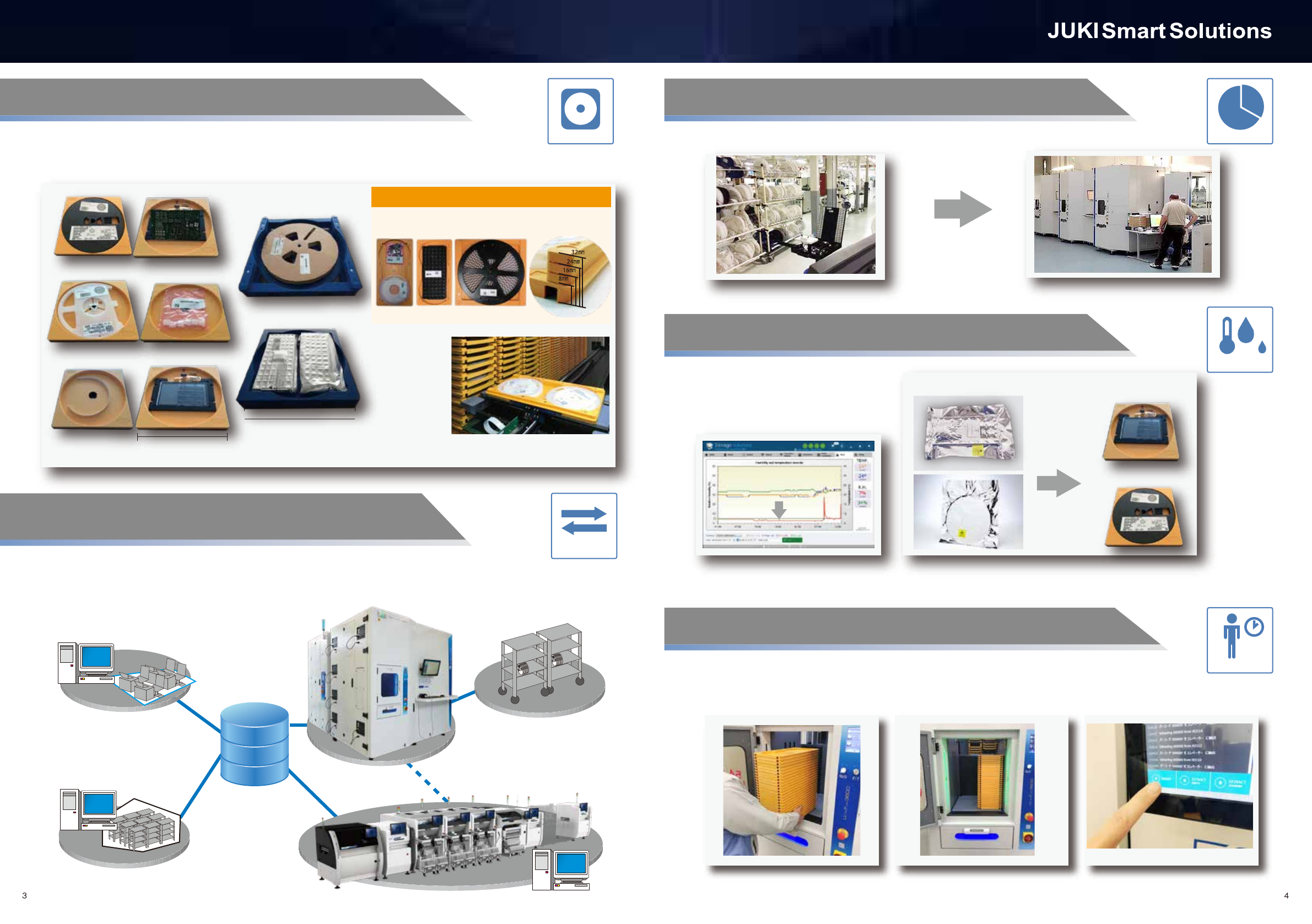

ISM シリーズの特長

1. ケース対応

様々な供給形態に対応
