扫图 完成后 会 提升 设 定 Mark 点，鼠 标 在右下角大 图区 域右 键选择当 前程序 - 设 定 PCB 板的 补 正 Mark ，然后移 动 到板面 Mark 后，点 击 增加 画 Mark 点， 将 Mark 点 的框 线画标 准后点 击 更新 图 像， Mark2 也是同 样 操作， 设 定完后点 击关闭 。
点击原点，等待轨道回原点后，输入轨道宽度，当前宽度为前轨，电流的大小为后轨，
放入PCB板子进入，将镜头移动到左下角十字线对齐，点击左下，再将镜头移动到右上
角点击右上，再点击确认，然后点击yes开始扫图，提示是否拍摄3D图像时选择NO。
扫图完成后会提升设定Mark点，鼠标在右下角大图区域右键选择当前程序-设定
PCB板的补正Mark，然后移动到板面Mark后，点击增加画Mark点，将Mark点
的框线画标准后点击更新图像，Mark2也是同样操作，设定完后点击关闭。

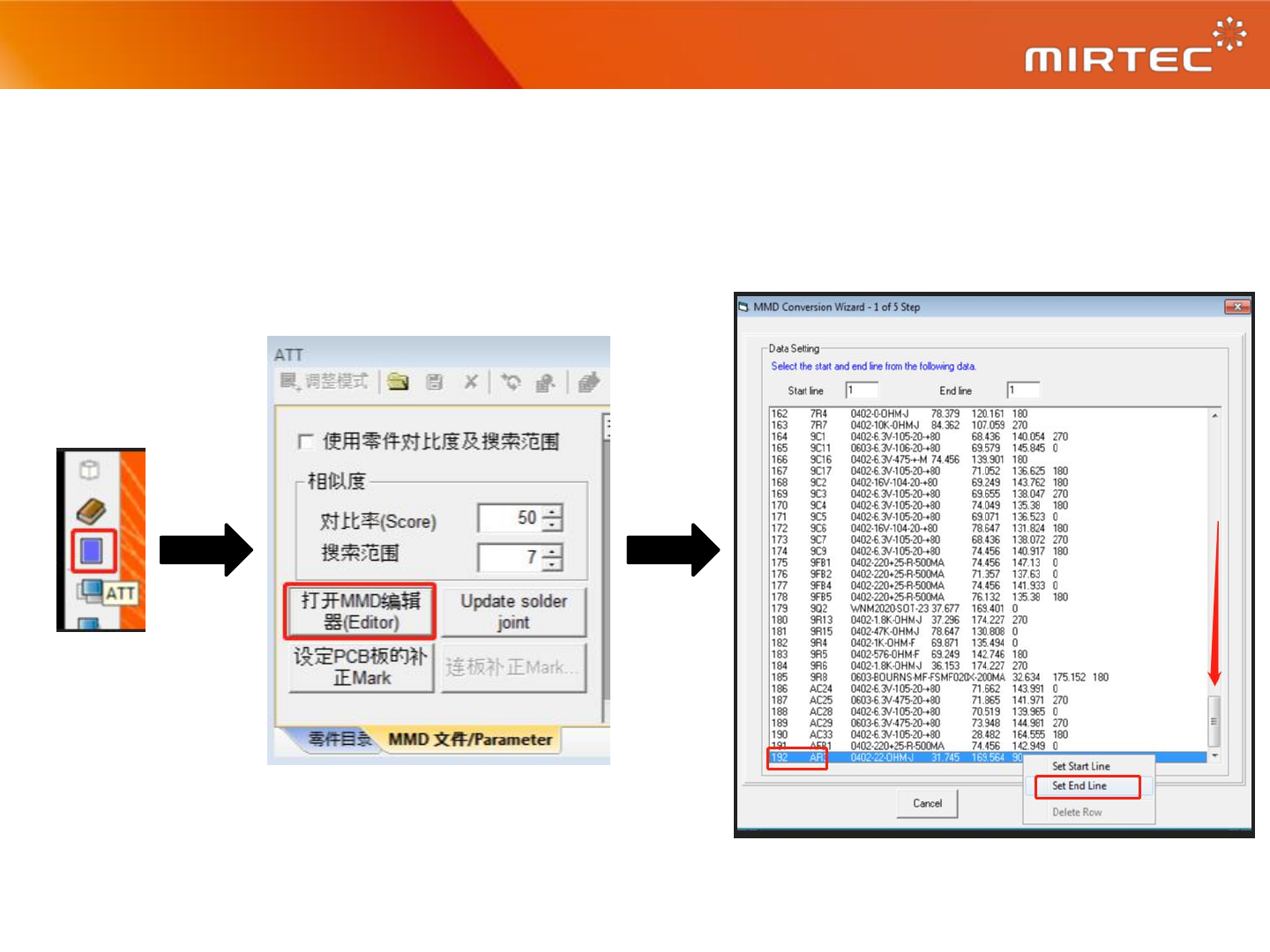

打开ATT,打开MMD编辑器，导入CAD坐标，拖动右边的进度条拉到底，点击坐
标右键选择Set End Line，然后点击下一步。
