Die Gantry-Roboter der GVPlus-Serie von Nordson EFD sind für
Anwendungen in den Bereichen Biowissenschaften und Elektronikfertigung
konzipiert. Die GVPlus-Systeme bieten niedrigere Produktions-, Material- und
Betriebskosten. Diese Ziele werden durch eine Kombination aus modernster
Dosiersoftware, Kameras und neuen Möglichkeiten für die Werkzeugmontage
erreicht.
Dank der firmeneigenen DispenseMotion
™
-Software und einer integrierten
CCD-Smart-Vision-Kamera lassen sich die automatisierten EFD-Systeme
schnell einrichten und einfach programmieren. Das System bietet eine
Positionswiederholgenauigkeit von 8 μm (± 0,008 mm). Diese leistungsstarke
Kombination aus Präzision und Wiederholgenauigkeit ist die beste in ihrer
Klasse.
Die GVPlus-Automatisierungslösung verfügt über doppelte
Befestigungsflanschen und einer zusätzlichen Abstützung. Diese Merkmale
ermöglichen es den Herstellern, schwerere Werkzeuge zu montieren und
die Vibrationen während der Produktion zu reduzieren, wodurch Qualität
und Durchsatz verbessert werden. Ein Verlängerungsbügel ist im
Lieferumfang enthalten.
Um die Prozessfähigkeit zu verbessern kann Die GVPlus-Serie auch mit
verschiedenen Laseroptionen ausgestattet werden. Mit der AOI-Software
wird der Dosierspalt und andere Nachkontrollen automatisch realisiert.
Eigenschaften
• Bildverarbeitungsgesteuerte DispenseMotion-Software für vereinfachte
Einrichtung und Programmierung
• Zwei Montageflansche und zwei Halterungen für robustere Werkzeuge
• CCD-Smart-Vision-Kamera arbeitet auf anspruchsvollen Oberflächen wie
Glas, Spiegeln und undurchsichtigen Kunststoffen
• Echte, dreidimensionale Bewegungssteuerung, mit Laserfunktion zur
automatischen Anpassung an unterschiedliche Werkstückdicken
Vorteile
• Marktführende Positioniergenauigkeit und Wiederholbarkeit bei
± 0,008 mm / 8 μm
• Abstützung für schwerere Werkzeuge reduzieren Vibrationen, verbessern
die Haltbarkeit und vereinfachen das Einrichten von Werkzeugen
• Verbesserte Prozesssteuerung und Datenerfassung durch AOI und Laser
• Unbegrenzte Werkstücknutzlast, die eine breite Palette von
Anwendungsmöglichkeiten bietet

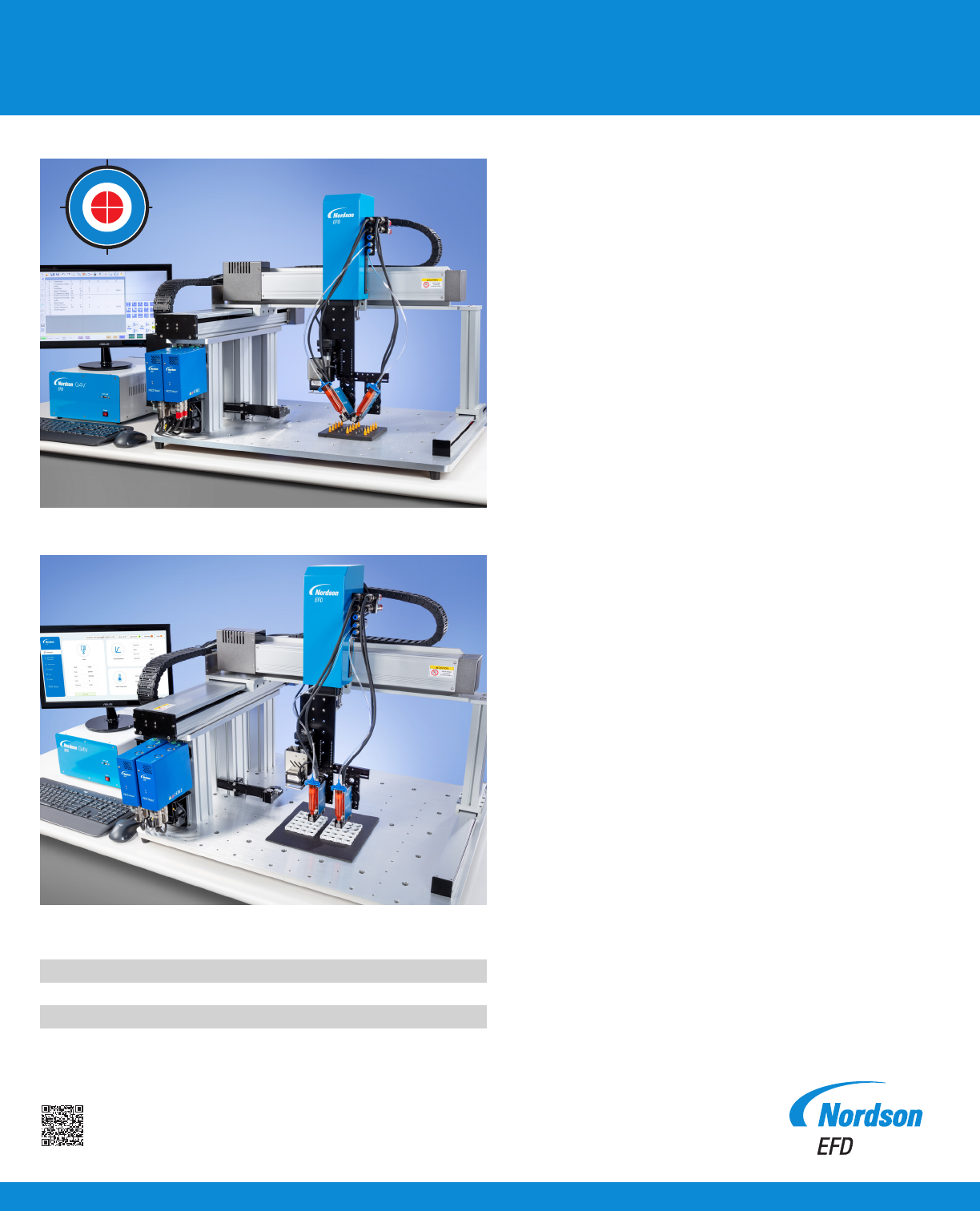

Die GVPlus-Serie bietet zwei Montageflansche mit zusätzlicher Abstützung, wodurch Vibrationen
reduziert werden.
Die GVPlus-Serie ermöglicht eine Positionierungsgenauigkeit und Wiederholbarkeit von
0,008 mm / 8 μm.
+
/
-
0
,
0
0
8
m
m
V
e
r
b
e
s
s
e
r
t
e
W
i
e
d
e
r
h
o
l
g
e
n
a
u
i
g
k
e
i
t
Die zusätzliche Abstützung verbessert die Wiederholgenauigkeit der Dosierung
GVPlus-Serie Automatisiertes Dosiersystem
mehr Infos
Artikel Beschreibung
7366458 3-Achsen-GVPlus-Roboter
7361240 Laser B Nachrüstsatz
7364992 Laser C (konfokal) Nachrüstsatz
Hinweis: Bestellen Sie den Laser separat.
Spezifikationen
Für Nordson EFD Verkaufs- und Kundendienst in mehr
als 40 Ländern wenden Sie sich bitte an Nordson EFD
oder gehen auf www.nordsonefd.com/de.
Deutschland/Österreich
+49 89 2000 338 600; info.de@nordsonefd.com
Schweiz
+41 (0) 81-723-4747; info.ch@nordsonefd.com
Global
+1-401-431-7000; info@nordsonefd.co
©2024 Nordson Corporation v032624
Eigenschaften Spezifikationen
Anzahl der Achsen 3
Maximaler Arbeitsbereich (X / Y / Z) 400 / 400 / 100 mm (16 / 16 / 4")
Werkzeug-Nutzlast 3,0 kg (6,6 lb)
Gewicht 73 kg (160,9 lb)
Abmessungen 1007,5W x 760,0H x 710,5D mm (40W x 30H x 28D")
Höchstgeschwindigkeit* (XY / Z) 500 / 320 mm/s (20 / 13"/s)
Antriebssystem 5-Phasen-Mikro-Schrittmotor
Speicherkapazität PC-Speicher
Allzweck-E/A 8 Eingänge / 8 Ausgänge (16 / 16 optional)
Eingang AC (zum Netzteil) 100-240 VAC (±10%), 50/60 Hz, maximal 20 A, 380 W
Wiederholgenauigkeit** ±0,008 mm/Achse
Kamera CCD-Smart-Kamera
DispenseMotion-Software Inklusive
Nadelerkennung Optional
Laserhöhenerkennung Optional
Zulassungen CE, UKCA, RoHS, WEEE, China RoHS
Garantie 1 Jahr, begrenzt
*Die tatsächliche Verfahrgeschwindigkeit ist abhängig vom Dosierweg und der Werkstück-/Werkzeugbeladung.
**Die Wiederholgenauigkeit der Ergebnisse kann je nach Messmethode variieren.
Vergleich der Laser
Smart-Vision-Kamera
• Präzise Wiederholgenauigkeit mit leistungsstarker CCD-Kamera
• Höhere Produktqualität und höherer Durchsatz Die Systeme der GVPlus-Serie sind mit einer CCD-Kamera
ausgestattet, die Pixel in digitale Werte umwandelt.
Pixel in digitale Werte umwandelt, um präzise, hochwertige Bilder zu liefern Oberflächen wie Glas, Spiegel,
Kunststoff und undurchsichtige, klare Oberflächen. Die Software bestätigt das Vorhandensein und die
Platzierung des Werkstücks und passt sich automatisch an wenn während des Prozesses Abweichungen
auftreten.
Kostenlose Prozessevaluierung
Kontaktieren Sie Nordson EFD und wir konfigurieren die passende Automationslösung speziell für Ihren
Anwendungsfall.
• Kostenlose Evaluierung Ihres Dosierprozesses durch unsere erfahrenen Fachleute
• Erstellung kundenspezifischer Muster und Abnahme durch den Kunden vor dem Kauf
Eigenschaft Laser B (IL-030) Laser C (CL P030)
Referenzabstand (Messung) 30 mm (1,18") 30 mm (1,18")
Messbereich ±15 mm (±0,59") ±5 mm (±0,20")
Laser-Klasse 1 1
Durchmesser des Punktes 200 x 750 µm ø38 µm
Linearität ±5 µm ±0,72 µm
Wiederholgenauigkeit 1 µm 0,25 µm
Stichprobenrate 0,33 / 1 / 2 / 5 ms 0,1 / 0,2 / 0,5 / 1 ms
Oberfläche Alle außer reflektierende, transparente
und durchscheinende Oberflächen
Alle
