Die wichtigsten Standard-Features □ AirFlow ® T echnologiebundle: Magnetgekoppelte S-Power Pumpeneinheiten, Flut- / Druckluftkonfiguration □ Speicherprogrammierbare Steuerung (SPS) □ Hochauflösendes 7" (1.024 x 600 …
Nicht geeignetNicht geeignet Optimal geeignet Nicht geeignet Optimal geeignet
Reinigen (Schlüsselprozess 1): Während der Beladung ist die Prozesskammer / Waschtrommel leer (kein Kontakt zum
Reinigungsmedium). Über den automatischen SPS-gesteuerten Prozessablauf wird sie nach Einlegen des Reinigungsgutes
mit filtriertem Reinigungsmedium aus einem Vorlagetank (Tank A) geflutet. Das Reinigungsgut wird während der Reinigung
mit dem bewährten AirFlow
®
-Verfahren umflutet. Die AirFlow
®
Technologie ist ein Luftsprudel-Flut-Verfahren, das sich von
gängigen Spray-in-Wasser Prozessen dadurch unterscheidet, dass das Reinigungsgut hier aktiv und vor allem überall
gleichmäßig von der mit Druckluft durchsetzten Reinigungsflüssigkeit umspült wird.
Spülen mit Stadtwasser (Schlüsselprozess 2): Aus dem Spültank (Tank B) wird Stadtwasser ebenfalls filtriert in die
Prozesskammer gepumpt und spült dort das Reinigungsgut. Stadtwasser hat (gegenüber DI- / VE-Wasser) den Vorteil der
geringeren Oberflächenspannung und spült somit gerade kritische Stellen effektiver.
Klarspülen mit DI- / VE-Wasser (optionaler Prozess): Das DI- / VE-Wasser wird in einer integrierten MB-Patrone aus
Stadtwasser hergestellt und spült leitende Ionen aus den Vorprozessen ab.
Trocknen (Schlüsselprozess 3): Die Trocknung erfolgt über ein in den Maschinendeckel integriertes 3fach HotSpeed
Warmluft-Trockenmodul. Die HotSpeed-Einheit mit Lüfter und Heizspirale in einem Luftkanal verdunstet vollständig die
Restfeuchtigkeit auf dem Reinigungsgut bei 40 - 45 °C.
Wartung: Das System ist wartungsarm. In der Regel müssen lediglich erschöpftes Reinigungsgemisch je nach Anforderung
ausgetauscht, sowie die Filter bei Bedarf gereinigt bzw. gewechselt werden. Beides ist über großzügige Zugänge problemlos
durchführbar. Im Wartungsraum befinden sich auch die Abpumpeinheit, die optionale Nachdosiereinheit mit Platz für einen
25 l Rohstoffkanister, einen 5 l Additivkanister und die optionale MB-Patrone für die DI- / VE-Wasseraufbereitung.
Seite 2 von 4
Artikelnummer: 090520-AF
AF20
11/2020
Vollautomatisches Einkammer Tauch-Sprudelsystem mit für
die Wartungsreinigung mit AirFlow
®
Technologie
Made in Germany
CLEANING TECHNOLOGY
kolb Cleaning Technology GmbH ▪ Karl-Arnold-Str.12 ▪ D - 47877 Willich ▪ Tel: +49 (0) 2154 9479 - 38 ▪ Fax: +49 (0) 2154 9479 - 47 ▪ e-mail: info@kolb-ct.com ▪ www.kolb-ct.com
Baugruppen
Hybride
Misprints
Applikationsübersicht
Schablonen
Siebe, PumpPrints
Misprints
Lötrahmen
Lötcarrier
Lötmasken
ESD Kisten
Behälter
Magazine
Kondensatfallen
Filter
Bleche
Bei allen Angaben sind Änderungen vorbehalten, die dem technischen Fortschritt dienen oder durch bauliche Änderungen bedingt sind. © kolb GmbH 2020
Die wichtigsten Standard-Features
□ AirFlow
®
Technologiebundle: Magnetgekoppelte S-Power Pumpeneinheiten, Flut- / Druckluftkonfiguration
□ Speicherprogrammierbare Steuerung (SPS)
□ Hochauflösendes 7" (1.024 x 600 px) Display mit kapazitivem Multi-Touch mit intuitivem Prozessüberblick
□ Vollstromgrobfilter (Prozesskammer)
□ Skimmerfiltrierung für Reinigungkreislauf
□ Skimmerfiltrierung für Spülkreislauf
□ 3-fach HotSpeed Warmlufttrocknung (40 - 45 °C)
□ ClosedLoop Kreislauf-Aufbereitung für Reinigen und Spülen
□ Automatische Nachdosiereinheit für 25 l Rohstoff- und 5 l Additivkanister
□ Platzvorhaltung für optionale DI- / VE-Wasser Aufbereitungspatrone
□ Wasserwechsel für Spülwasser und Hebeanlagenfunktion
□ Sicherheitsfeatures: Sicherheitsverriegelung der Prozesskammertür, Überlaufalarm für alle Tankabschnitte,
Überhitzungsschutz für alle Heiz- und Trocknungselemente, Endschalter für alle motorbetriebenen Ventile und Antriebe,
Personenschutzisolationen
□ Maschinenkorpus in VA-Edelstahlausführung
□ Prozesseinheiten aus elektrolyseresistenten Elementen
Die wichtigsten Optionen
□ Absaugesse mit Absaugsteuerung
□ Auffang- und Lagerwanne
□ Heizung für Tank A (Reinigen)
□ MB- / DI-Patrone für deionisiertes (DI) und vollentsalztes (VE) Wasser
□ Regelbare DI- / VE-Wasser Misch-Verschneideeinheit
□ Signalampel 5-fach zur Anzeige des aktuellen Prozessstandes
□ Traceability "Basic" (SPC Datenscanner, Datensicherung in CSV Datei, Sicherumng über SD-Karte (via Slot in der SPS)
Seite 3 von 4
Artikelnummer: 090520 AF
AF20
Vollautomatisches Einkammer Tauch-Sprudelsystem mit für
die Wartungsreinigung mit AirFlow
®
Technologie
11/2020
Betreiber von Industriereinigungssystemen sind verantwortlich für ordnungsgemäße Entsorgung von anfallendem
Abwasser- / Spülwasser und (verbrauchtem) Reinigungsmedium. Weitere Informationen zum Thema Abwasser-
management unter www.kolb-ct.com/de/systeme/wassermanagement/, Beratungsanfragen an info@kolb-ct.com
Made in Germany
CLEANING TECHNOLOGY
kolb Cleaning Technology GmbH ▪ Karl-Arnold-Str.12 ▪ D - 47877 Willich ▪ Tel: +49 (0) 2154 9479 - 38 ▪ Fax: +49 (0) 2154 9479 - 47 ▪ e-mail: info@kolb-ct.com ▪ www.kolb-ct.com
Bei allen Angaben sind Änderungen vorbehalten, die dem technischen Fortschritt dienen oder durch bauliche Änderungen bedingt sind. © kolb GmbH 2020

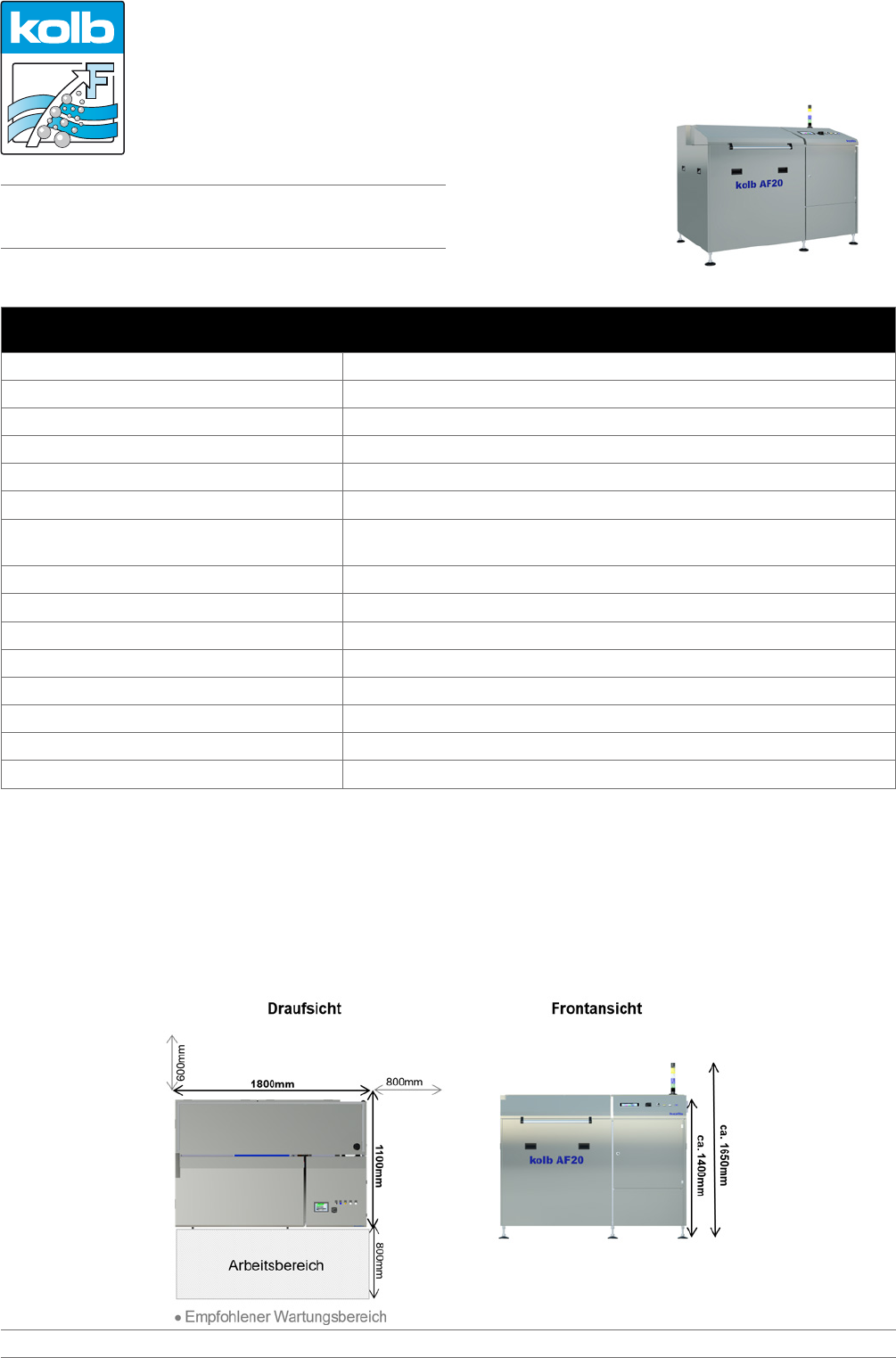

Technische Daten
Technologiebasis kolb AirFlow
®
Nutzbare Kammermaße B 810 ▪ T 435 ▪ H 520 mm
Volumen Tank A (Reinigen), B (Spülen) je 225 l
Spannungsversorgung 400 V AC, 16 A, CEE-Stecker / 3 Ph / 50 oder 60 Hz
Leistungsaufnahme 3 kW
Steuerung SPS
Filtersystem
Bis zu 3 Stufen: 1. Vollstromgrobfilter < 2mm, 2. Skimmergrobfilter, 3. Feinfilter
20“ / 100 - 50 - 10 µm, in den Kreisläufen
Versorgungsanschluss 1 (Stadtwasser) Anschluss für 1“ Schlauch
Versorgungsanschluss 2 (Druckluft) 6 - 10 bar (110 l / min.), Anschluss für 12 mm Druckluftschlauch
Ablaufverbindung (Spülwasser) (mit integrierter Hebeanlage) Anschluss für 1“ Schlauch
Abluftverbindung Ø 160 mm, Absaugleistung bauseitig 200 - 300 m
3
/ h
Aufstellmaß 1.800 x 1.100 mm
Betriebsvoraussetzung Raumtemperatur ca. 20 - 35 °C
Betriebsgeräusch 59 dB (A)
Leergewicht 460 kg
