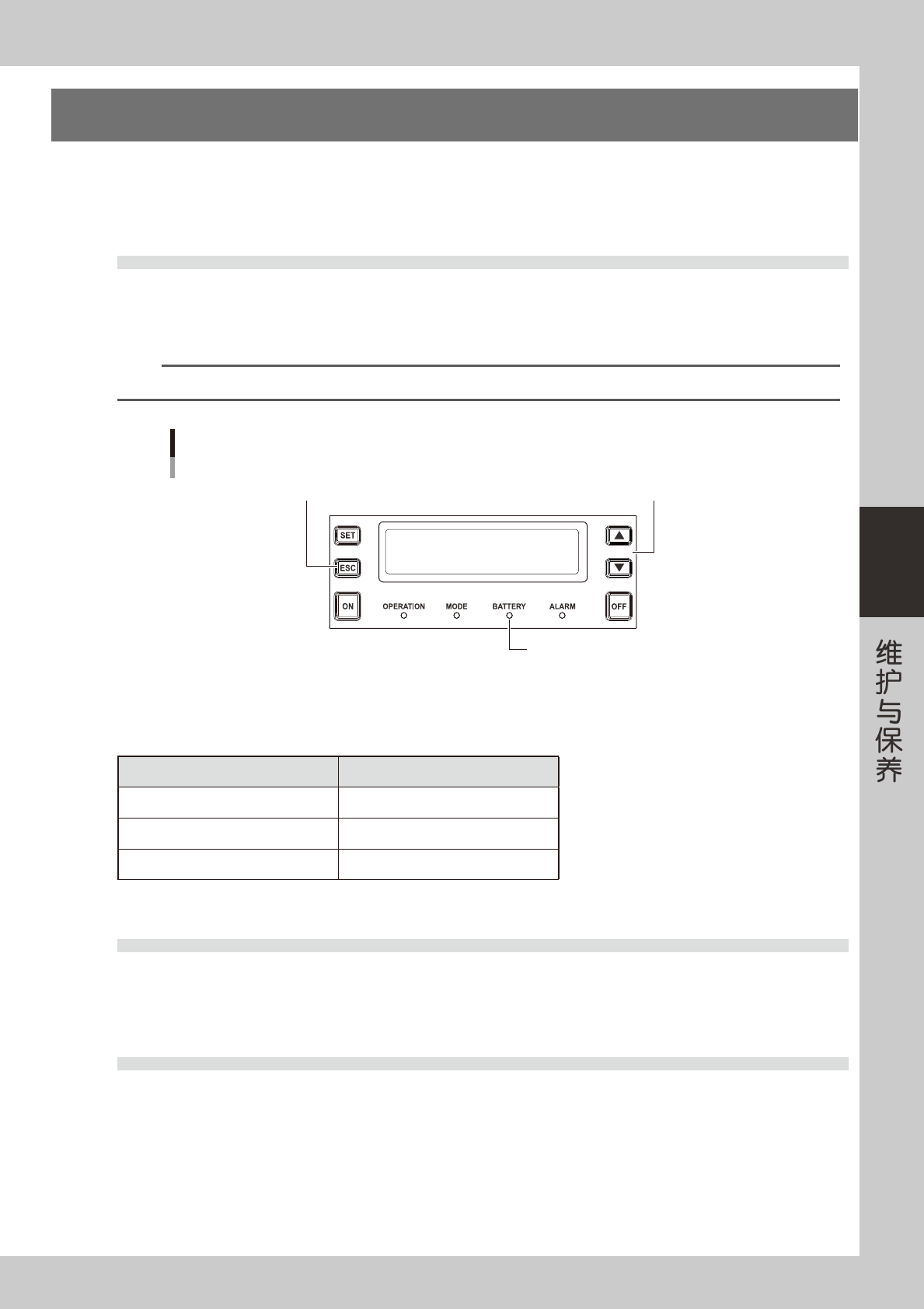

4.维护保养
UPS 经长期使用，蓄电池接近使用寿命时，蓄电池的电量会减少。因此，发生停电时 UPS 可以提供后备电源的时
间将会越来越短，甚至在关机处理结束之前蓄电池的电量就被耗尽。为避免出现上述情况，必须定期更换蓄电池。
此外，UPS 也会因长期使用出现老化现象。因此，超过耐用年限之后必须更换 UPS。
4.1 蓄电池的更换时间
UPS 具有蓄电池寿命自检功能。在 UPS 运行过程中，持续按 [ESC] 按钮 3 秒以上时，自动开始自检。如果蓄电池
已老化达到了使用寿命时，UPS 操作面板的“BATTERY” LED 会亮灯。通过定期进行自检，可以判断更换蓄电池
的时间。
n
要点
进行自检之前，蓄电池必须充电超过 12 个小时。
75001-W8-10
蓄电池的预期寿命，如下表所示。使用时间即使再短，但根据发生停电的频繁次数等不同，使用寿命也会有所不同。
因此，此数值仅供参考。
■ UPS 蓄电池的预期寿命
环境温度 预期寿命
20
℃
5
年
30
℃
3.8
年
40
℃
1.8
年
4.2 蓄电池的更换
UPS 安装在设备的右侧面。更换蓄电池时，拆下 UPS 的前盖，抽出蓄电池后进行。关于蓄电池的更换方法，参照
附带的《保养手册》。
4.3 备用蓄电池的保管
长期存放备用蓄电池时，需定期进行充电。如果存放期间不进行充电，蓄电池会自然放电，如果超过一定放电量，
蓄电池将无法再进行充电。
若用户将蓄电池作为备件存放，务必每 3 个月充 1 次电。充电方法为，将备用蓄电池安装在 UPS 上并使设备进行
正常运行达 24 小时以上，即通过设备运行给蓄电池充电。此外，蓄电池需在室温下存放，避免高温。
8
5
UPS
5.故障查找
UPS 具有警告故障的报警功能。报警和 UPS 状态的判断、解除方法，参照后述“故障查找一览”的内容。
操作面板
1 2
3 4 5
6 7 8 9
10
75002-W8-10
No
名称 功能
1
[
ON
] 按钮
按
0.5
秒 工频正常时输出
按
3
秒 工频异常时输出
(
蓄电池运行
)
2
[
OFF
] 按钮 按
3
秒 停止输出
3
[
ESC
] 按钮
按
0.5
秒
关闭报警声
(
关闭此时的报警鸣响声。
)
设置模式
(
选择内容时
)
下
：不选择内容直接返回项目显示。
按
3
秒 从设置模式返回
(
只有设置模式时有效
)
按
3
秒 自检
(
仅限待机、
HE
待机、在线、
HE
运行 )
4
[
SET
] 按钮
按
0.5
秒
显示最新报警
(
自动返回通常显示
)
设置模式下 ：选择项目或内容。
按
3
秒 移至设置模式
(
所有模式下都有效
)
5
[
] [ ] 按钮 按
0.5
秒
切换显示内容
(
自动返回初始画面
)
设置模式下 ：在项目与内容之间切换。
6 OPERATION LED
亮灯 输出状态
以
1
秒为间隔闪烁 未输出状态
熄灯
UPS
为关闭状态
7 MODE LED
亮灯 通常模式
熄灯 高效
(HE)
模式
以
0.5
秒为间隔闪烁 蓄电池模式
以
2
秒为间隔闪烁 旁路模式
8 BATTERY LED
亮灯 蓄电池未连接
以
0.5
秒为间隔闪烁
正在快速充电
蓄电池很快就要进行关机处理
以
1
秒为间隔闪烁 自检
/
低电量
以
2
秒为间隔闪烁 更换电池
9 ALARM LED
亮灯 报警
以
1
秒为间隔闪烁 切换到无瞬间断电的旁路模式无效
以
2
秒为间隔闪烁 输入异常
10 LCD
显示状态
n
要点
上表中 1 〜 5 的按钮，持续按按钮超过表中所示的时间时，鸣响会停止瞬间。
如果不持续按直到鸣响停止瞬间为止，该功能不会有效。因此，请务必持续按按钮直到鸣响停止瞬间为止。
9
5
UPS
■ 关闭报警声的方法
需要关闭发生故障时的报警声时，按 [ESC] 按钮。
若 UPS 又发生新的故障时，尽管已关闭之前的报警声，仍会再次鸣响报警。
■ 错误恢复方法
按 [ON] 按钮 3 秒以上时，如果所发生的错误为可以恢复的错误时，自动进行恢复。
■ LED 的显示
LED 的显示，如下表所示。
：以 1 秒为间隔闪烁、2 秒 ：以 2 秒为间隔闪烁、0.5 秒 ：以 0.5 秒为间隔闪烁、 ：亮灯、 ：熄 灯
LED
的状态显示
状态 ( 运行模式 ) 备注
OPERATION MODE
在线待机状态
通常模式
在线运行
HE 待机
高效率 (HE) 模式
HE 运行 ( 高效运行 )
0.5 秒 蓄电池运行 报警声以 2 秒为间隔
2 秒 旁路待机
2 秒 旁路供电
2 秒 UPS 关闭
关机
LED
的状态显示
状态 备注
BATTERY ALARM
- 蓄电池未连接
- 蓄电池正在自检
待机
在线
HE 待机
HE 运行
2 秒
- 更换电池
- 低电量
蓄电池正在运行
报警声也同步
0.5 秒
- 低电量，很快就要进行关机处理
0.5 秒
- 正在快速充电
-
装置故障、过载
-
输入超过了无瞬间断电的切换范围
- 2秒
输入异常
