Seite 1 von 6 PowerSpray ® 11/21 C losedLoop Zweitank-System zwei separaten Kreisläufen Komfortable Einknopf Bedienung V ollautomatischer 4Step Prozess: Reinigen, MediumWipe ® , Spülen, CW A ® Hochleistungs-V erdic…

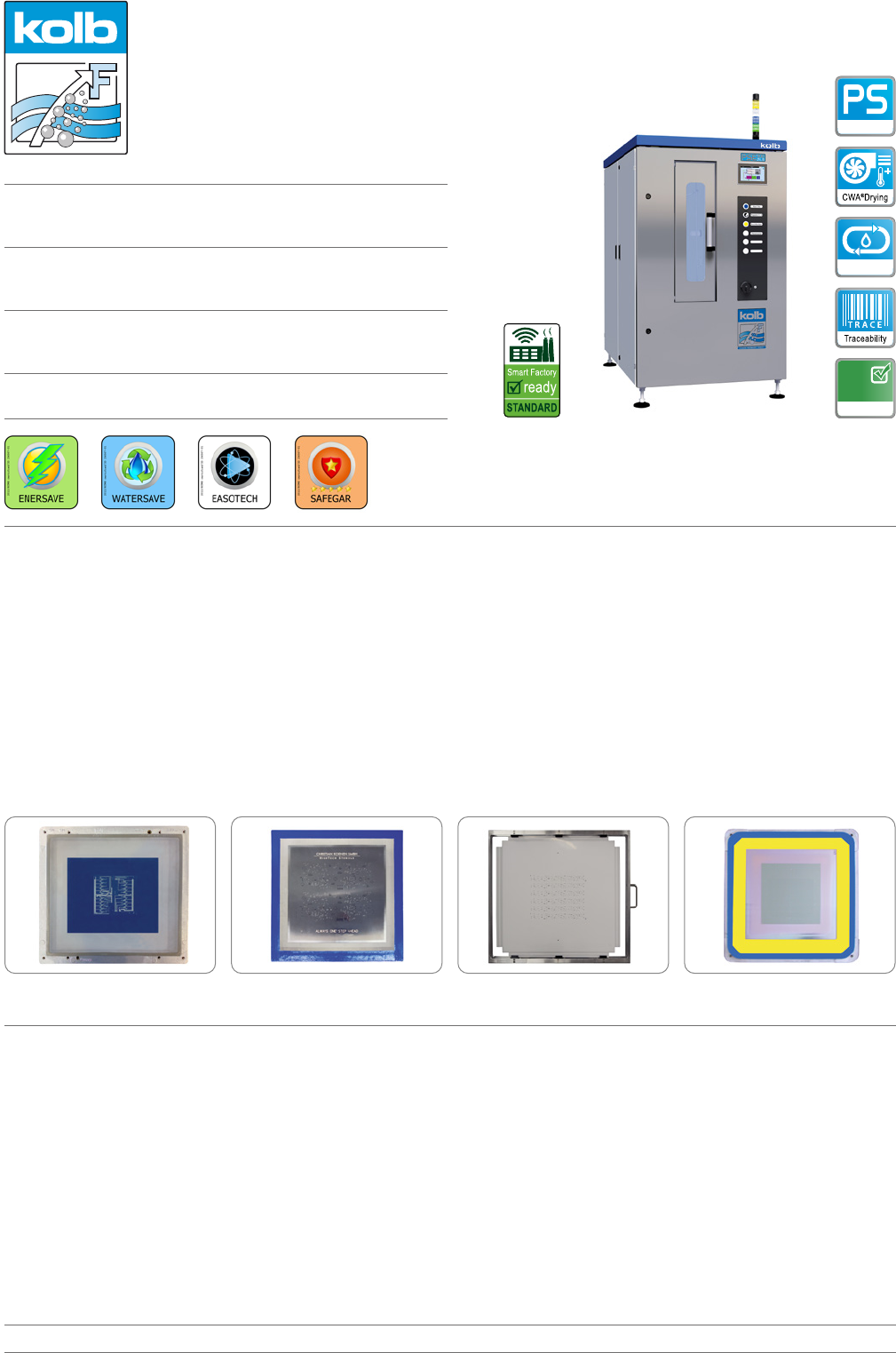

Seite 1 von 6
PowerSpray
®
11/21
ClosedLoop
Zweitank-System zwei separaten Kreisläufen
Komfortable Einknopf Bedienung
Vollautomatischer 4Step Prozess: Reinigen, MediumWipe
®
, Spülen, CWA
®
Hochleistungs-Verdichtertrocknung
Vertikales Rotorsystem mit Asynchron-Sprührotoren für lückenfreie Sprühbilder (keine Blindstellen)
Kurze Taktzeiten durch nahe Platzierung des Reinigungsgutes zwischen den Rotoren
Wasserfreie Nutzung möglich: Das System kann (statt Wasser) zum Spülen auch ein geeignetes Reinigungs- /
Spülmedium nutzen
Prozess- und Wartungsintervalle SPS gesteuert, Ereignisausgabe und Softwaresteuerung über 7" Touchscreen
□ HT Version für das Hochtemperaturreinigen und -spülen bis 80 °C erhältlich
Extrem kompakt: Höchste Kapazität auf kleiner Stellfläche
M-TeCK SchablonenPumpPrintsSchablonenSiebe
Die kolb PSE Economy Linie ist eine Qualitätsserie von weltweit führenden Reinigungssystemen, die sich auf alle wesent-
lichen Kriterien für einen qualifizierten Reinigungsprozess konzentriert und deshalb für attraktive Anschaffungspreise steht.
Das kolb PSE 300 2VL ist ein vollautomatisches System für die prozesssichere Feinreinigung von Sieben, Schablonen,
PumpPrints oder anderen flächigen Produkten. Es entfernt Verunreinigungen wie SMD-Paste, SMD-Kleber, Leitwerkstoffe,
Flussmittel, Öl, Fett oder Staub schnell und gründlich.
Die Konfiguration mit zwei Tanks und zwei unabhängigen Kreisläufen sowie ClosedLoop Wasseraufbereitung sichert kurze
Durchlaufzeiten und macht diese Anlage zur wirtschaftlich perfekten Wahl für die gründliche Reinigung von Schablonen und
Sieben.
Das Reinigungssystem kann mit allen gängigen Elektronikreinigungbetriebsstoffen (Reinigungsmittel / Chemie, etc.)
betrieben werden, die vom Hersteller freigegeben sind.
Artikelnummer: 0905PSE31VL2, 0905PSE32VL2 (HT Version)
Kapazität: Schablone, Sieb, Carrier / Waschrahmen bis
950 x 780 mm (37,5" x 31")
Reinigt Schablonen, Siebe und PumpPrints von SMD-Paste,
SMD-Kleber, Leitwerkstoffen, Flussmittel, Öl oder Staub
Vollautomatisches Zweitank Economy System mit zwei ge-
trennten Kreisläufen mit ASYNCHRO
®
Zweifach-Rotorsystem
PSE 300 2VL
Compliant
WEEE
Made in Germany
CLEANING TECHNOLOGY
Zertifizierungen:
Dieses System ist in seiner Standardausführung zertifiziert für
besonders Energie und Wasser sparenden Betrieb, für einfache
Bedienbarkeit sowie umfangreiche Sicherheitsfeatures.
kolb Cleaning Technology GmbH ▪ Karl-Arnold-Str.12 ▪ D - 47877 Willich ▪ Tel: +49 (0) 2154 9479 - 38 ▪ Fax: +49 (0) 2154 9479 - 47 ▪ e-mail: info@kolb-ct.com ▪ www.kolb-ct.com
Hauptanwendungsbereiche
Bei allen Angaben sind Änderungen vorbehalten, die dem technischen Fortschritt dienen oder durch bauliche Änderungen bedingt sind. © kolb GmbH 2021
Optimal geeignetOptional geeignet Optional geeignet Nicht geeignet Nicht geeignet
Reinigen (Schlüsselprozess 1): Aus dem Reinigungstank (Tank A) wird die Reinigerflüssigkeit durch eine magnetgekoppelte
Pumpeneinheit angesaugt und über einen separaten Kreislauf mit einem regelbaren Volumenstrom in die ASYNCHRO
®
-
Sprührotoren Düsen geleitet. Deren Geometrie gewährleistet eine flächendeckende und gründliche Reinigung auch an
unzugänglichen und kritischen Stellen. Nach dem Waschvorgang nimmt die Prozesskammer-Ventilumschaltung den
Reinigerkreislauf bis zum nächsten Durchlauf aus dem Prozess.
MediumWipe
®
(Zwischenprozess 2): Das Restmedium wird vom Reinigungsgut und aus dem Reinigerkreislauf
abgeblasen und vor der Ventilumschaltung in den Reinigungstank zurückgeführt.
Spülen mit Stadtwasser (Schlüsselprozess 3): Aus dem Spültank (Tank B) wird das Wasser über den zweiten
separaten Kreislauf in die Sprührotoren gepumpt. Stadtwasser hat (gegenüber DI- / VE-Wasser) den Vorteil der geringeren
Oberflächenspannung und spült somit gerade kritische Stellen wie Low Standoffs und Apperturen effektiver.
MediumWipe
®
(Zwischenprozess 2): Das Restwasser wird vom Reinigungsgut und aus dem Spülkreislauf abgeblasen und in
den Spültank (B) zurückgeführt.
Klarspülen mit DI-/VE-Wasser (optionaler Prozess): Das DI- / VE-Wasser wird in einer integrierten MB-Patrone aus
Stadtwasser hergestellt und spült leitende Ionen aus den Vorprozessen ab. Dieser Vorgang wiederholt sich automatisch bis
die programmierte Restionenmenge unterschritten ist.
MediumWipe
®
(optionaler Zwischenprozess): Abblasen und Rückführung des DI- / VE-Wassers in den Spültank.
Trocknen (Schlüsselprozess 4): Die gereinigten Produkte werden mit der patentierten CWA
®
(Compressed Warm Air)
Technologie getrocknet. Der eingebaute Spezialverdichter komprimiert die Umluft. Gleichzeitig sammelt er die kinetische
Energie (Reibungswärme) des Schaufelrades im Aggregat und presst die erwärmte und verdichtete Luft über die bereits für
Reinigung und Spülen genutzten Rotordüsen auf das Reinigungsgut, wo sie die Restfeuchtigkeit abbläst (Druck) und verdun-
stet (Wärme). Dieses Verfahren ist energetisch und konstruktiv hocheffizient, da es die "Abfallwärme" der Verdichterrotation
und die komprimierte Luft als Antriebsenergie für die Rotoren nutzt. Außerdem benötigt ein mit CWA
®
Technologie ausgestat-
tetes System keine zusätzliche Hardware und keinen externen Druckluftanschluss für den optionalen MediumWipe
®
Prozess.
Wartung: Das System verfügt über zwei große Wartungstüren an der rechten und linken Seite. Im Wartungsraum befinden
sich u.a. die Abpumpeinheit, die optionale Nachdosiereinheit mit Platz für einen 25 l Rohstoffkanister, einen 5 l Additivkanister
und die MB-Patrone für die DI- / VE-Wasseraufbereitung. Die Tankfüllstände werden ebenso wie Druckwerte und
Wartungszyklen von der SPS überwacht und im Monitor angezeigt.
Seite 2 von 6
Artikelnummer: 0905PSE31VL2, 0905PSE32VL2 (HT Version)
PSE 300 2VL
11/21
Vollautomatisches Zweitank Economy System mit zwei ge-
trennten Kreisläufen mit ASYNCHRO
®
Zweifach-Rotorsystem
Made in Germany
CLEANING TECHNOLOGY
kolb Cleaning Technology GmbH ▪ Karl-Arnold-Str.12 ▪ D - 47877 Willich ▪ Tel: +49 (0) 2154 9479 - 38 ▪ Fax: +49 (0) 2154 9479 - 47 ▪ e-mail: info@kolb-ct.com ▪ www.kolb-ct.com
Applikationsübersicht
Baugruppen
Hybride
Misprints
Schablonen
Siebe, PumpPrints
Misprints
Lötrahmen
Lötcarrier
Lötmasken
ESD Kisten
Behälter
Magazine
Kondensatfallen
Filter
Bleche
Optional geeignete Anwendungen können durch die entsprechenden Optionen ebenfalls optimal realisiert werden.
Bei allen Angaben sind Änderungen vorbehalten, die dem technischen Fortschritt dienen oder durch bauliche Änderungen bedingt sind. © kolb GmbH 2021
Die wichtigsten Standard-Features
□ PowerSpray
®
Technologiebundle: Magnetgekoppelte X-Power (Tank A) und S-Power (Tank B) Pumpeneinheiten, vertikales
zweifach ASYNCHRO
®
Volumen- Spührotorensystem mit PUSHFORCE
®
Spezialdüsen, "Option100" Softwareprogramm (100
frei wählbare Prozessprogramme)
□ EATON Speicherprogrammierbare Steuerung (SPS)
□ Hochauflösendes 7" (1.014 x 600 mm) Display mit kapazitativem Multi-Touch
□ Vollstromgrobfilter (Prozesskammer)
□ Sedimentfilter für den Reinigungstank und den Spültank (Tank A & Tank B)
□ MediumWipe
®
Paket zur weiteren Optimierung des Reiniger- und Spülwasserverbrauchs
□ CWA
®
Hochleistungs-Verdichtertrocknung
□ ClosedLoop Kreislauf-Aufbereitung für Reinigen und Spülen
□ Platzvorhaltung für optionale DI- / VE-Wasser Aufbereitungspatrone
□ Sicherheitsfeatures: Sicherheitsverriegelung der Prozesskammertür, Überlaufalarm für alle Tankabschnitte,
Überhitzungsschutz für alle Heiz- und Trocknungselemente, Endschalter für alle motorbetriebenen Ventile und Antriebe,
Personenschutzisolationen
□ Edelstahlfront, Seitenwände und Rückwand aus lackiertem Stahl
□ Prozesseinheiten aus elektrolyseresistenten Elementen

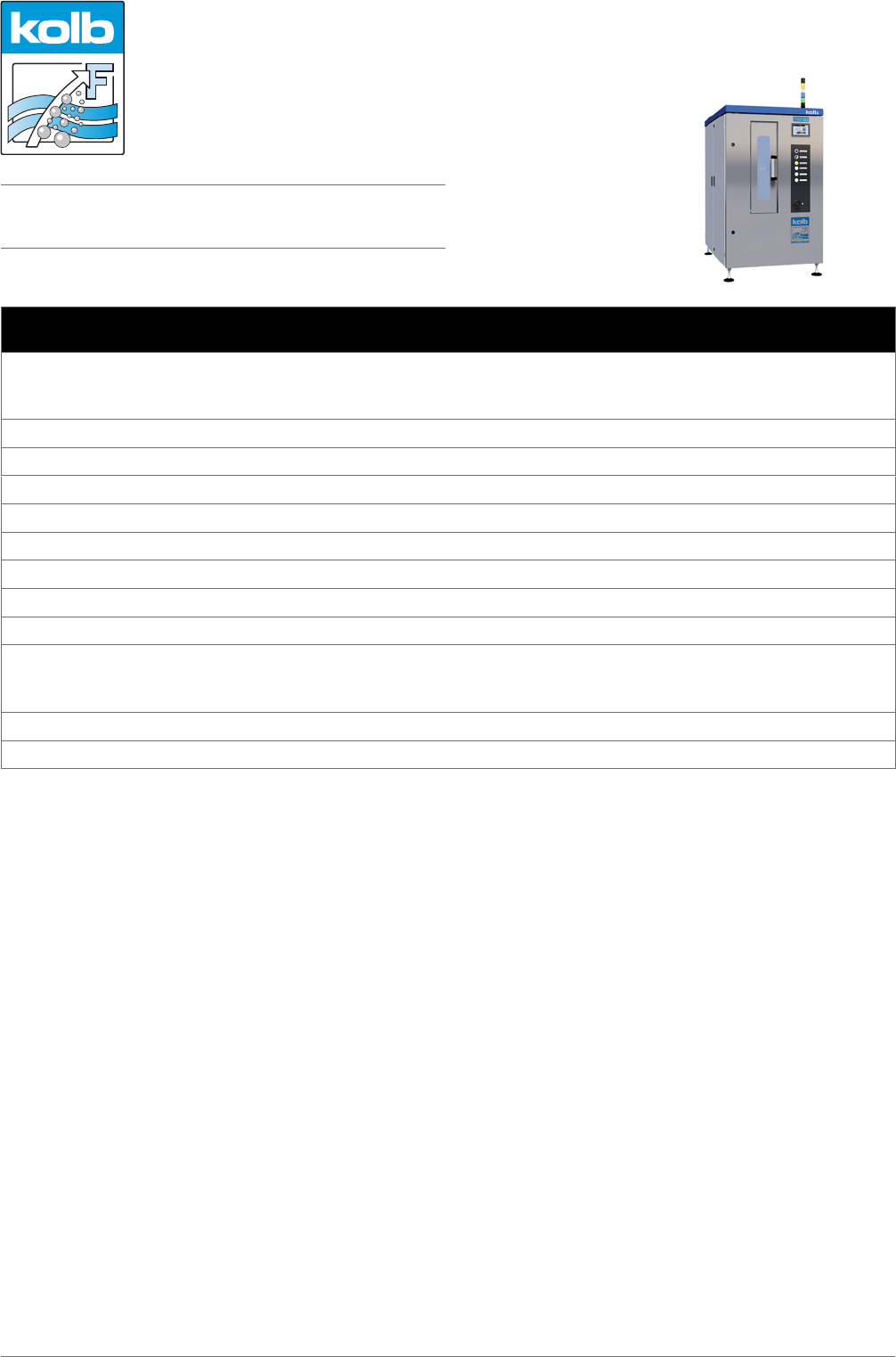

Seite 3 von 6
Artikelnummer: 0905PSE31VL2, 0905PSE32VL2 (HT Version)
PSE 300 2VL
Vollautomatisches Zweitank Economy System mit zwei ge-
trennten Kreisläufen mit ASYNCHRO
®
Zweifach-Rotorsystem
11/21
Made in Germany
CLEANING TECHNOLOGY
kolb Cleaning Technology GmbH ▪ Karl-Arnold-Str.12 ▪ D - 47877 Willich ▪ Tel: +49 (0) 2154 9479 - 38 ▪ Fax: +49 (0) 2154 9479 - 47 ▪ e-mail: info@kolb-ct.com ▪ www.kolb-ct.com
