Thongho Techno logy Page 4 of 7 向和公司应力应变测试仪具有多 通道、采样率高、精度高、系统稳定、可操作性强等特点。其关键 硬件技术参数包 括： 输入通道： 8- 112 通道同步采 集 最大采样率： 10K Hz 最大输入范围： ± 50000 μɛ 支持应变片类型 ： 120 Ω或者 350 Ω 模数转换器： 24 位， Delta-Sigma 型 输入通道精度： ≤ 0. 5%…
Thongho Technology Page 3 of 7
2 应力应变测试仪
HST-AL 系列应力应变测试系统的应力应变测试仪有如下 4 种常用机箱：
一槽机箱（型号：xDAQ-1001） 四槽机箱（型号：xDAQ-1002）
八槽机箱（型号：xDAQ-1003） 十四槽机箱（型号：xDAQ-1004）
根据机箱、通道数不同，应力应变测试仪的型号如下表：
机箱类型
通道数
应力应变测试仪型号
一槽机箱
8 通道
HST-1001-AL08
四槽机箱
8 通道
HST-1002-AL08
16 通道
HST-1002-AL16
24 通道
HST-1002-AL24
32 通道
HST-1002-AL32
八槽机箱
40 通道
HST-1003-AL40
48 通道
HST-1003-AL48
56 通道
HST-1003-AL56
64 通道
HST-1003-AL64
十四槽机箱
72 通道
HST-1004-AL72
80 通道
HST-1004-AL80
88 通道
HST-1004-AL88
96 通道
HST-1004-AL96
104 通道
HST-1004-AL104
112 通道
HST-1004-AL112
Thongho Technology Page 4 of 7
向和公司应力应变测试仪具有多通道、采样率高、精度高、系统稳定、可操作性强等特点。其关键
硬件技术参数包括：
输入通道： 8-112 通道同步采集
最大采样率： 10KHz
最大输入范围： ±50000 μɛ
支持应变片类型： 120 Ω或者 350 Ω
模数转换器： 24 位，Delta-Sigma 型
输入通道精度： ≤0.5%
滤波器： 抗混叠滤波
数字滤波器： 用户自定义高通/低通/带通/带阻滤波
稳定性： 温度漂移增益小于 6ppm/℃
接口类型： USB2.0 高速或以太网端口输入
端子间过压保护： ±30V
供电电源： AC100-240V 或者 DC 12V
工作温度： -20 到 55℃
存储温度： -40 到 85℃
工作湿度： 10 到 90%RH
设备符合以下安全标准：
IEC 61010-1, EN 61010- 1
UL 61010- 1, CSA 61010-1
设备符合 EMC 关于测试测量电子仪器的以下标准：
EN 61326- 2-1 (IEC 61326-2- 1): Class A emissions; Basic immunity
EN 55011 (CISPR 11): Group 1, Class A emissions
AS/NZS CISPR 11: Group 1, Class A emissions
FCC 47 CFR Part 15B: Class A emissions
ICES- 001: Class A emissions
设备符合 CE 标准
2006/95/EC; Low-Voltage Directive (safety)
2004/108/EC; Electromagnetic Compatibility Directive (EMC)
设备符合中国 ROHS 管理办法
Thongho Technology Page 5 of 7

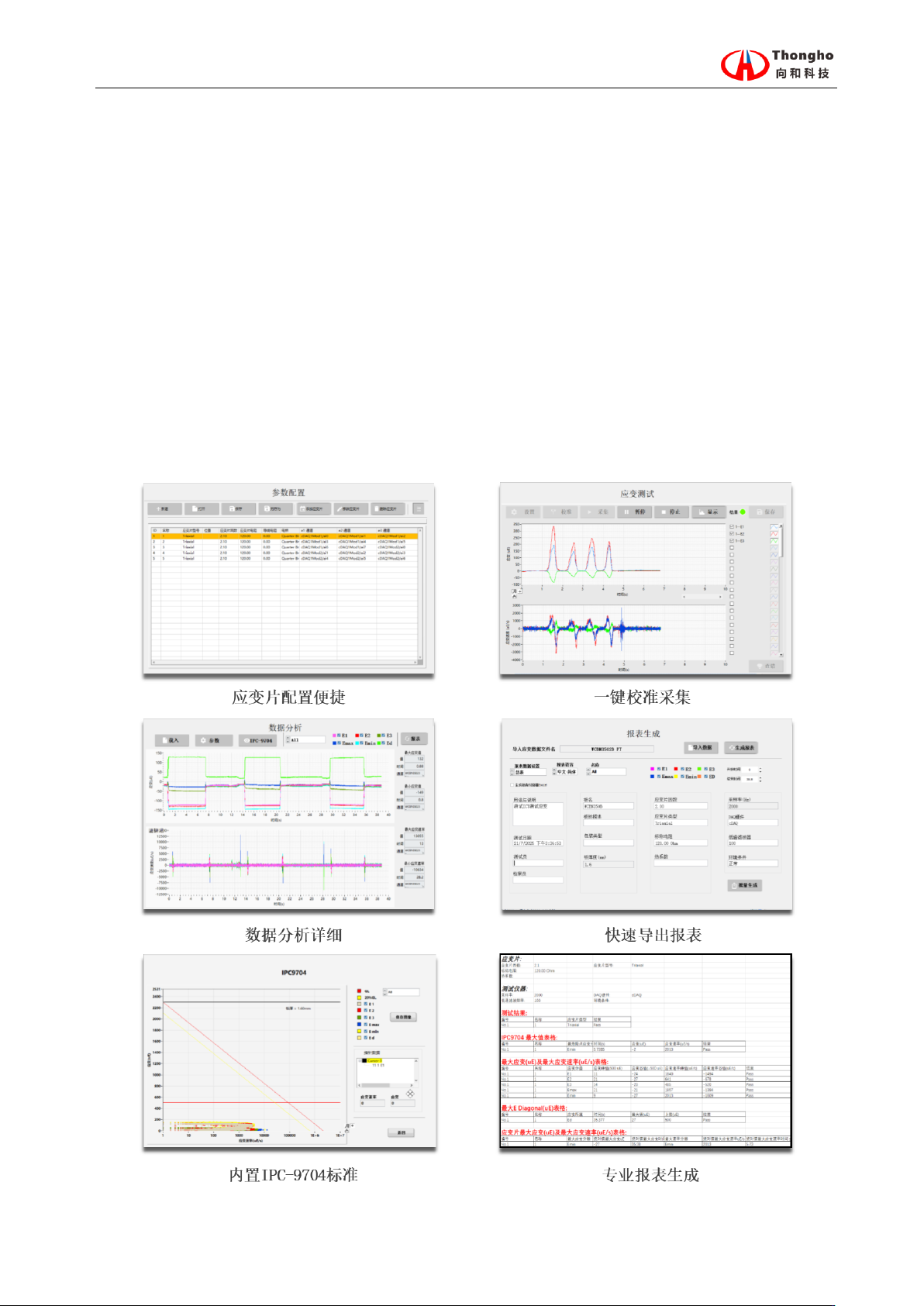

3 StrainExpert 软件特性
配套使用的应变测试软件 StrainExpert 是向和公司多年应力应变测试软件的结晶，与高性能 HST-AL
系列应力应变测试仪连接使用，满足了从应变数据采集，数据分析到报表生成的专业需求。
软件十大特点：
专业分析----所有功能结合应变领域的特点设计，专业的分析函数
界面友好----汉化界面，符合中国工程师使用习惯
实时分析----在线高速实时分析数据，第一时间掌握系统动态特性
自动报表----所有结果快速报表生成，导出专业实验数据结果
信号处理----强大的信号处理功能，包含各种滤波器
测试标准----内置 IPC-9704 标准，根据标准自动判断 Pass 或 Fail
参数管理----包含各种专用应变领域参数设置，能够智能调用和管理
离线分析----可以离线分析和比较多次测试的结果
海量记录----高速记录海量通道海量数据
智能校准----包含一键式分流校准和偏移校准功能，自动查找接线错误
