Lista parcial das opções dos componentes. Consulte a EFD para aceder a uma lista gem completa das peças disponíveis. Atuador nº Descrição 7825002 Atuador da válvula de jato Liquidyn P-Dot Bicos nº Descrição 7825042 Porca…
A válvula de micro dosificação Liquidyn P-Dot pode-se configurar de forma exclusiva para alcançar os melhores resultados de dosificação para o
seu material de aplicação. Um especialista em aplicações da Nordson EFD ajuda-o a selecionar os melhores componentes do sistema da válvula
para obter um rendimento de jetting ótimo.
Selecione os componentes.
Se o material precisa de calor para otimizar a dosificação, selecione um aquecedor de bico.
Cabo da válvula
Atuador
Impulsor
• Só aço
Corpo hidráulico
• Só aço
O-rings (2x)
• NBR
• EPDM
• Pérolas
• Viton
Bico
• Só aço
Paragem da porca
Conexão de fluido
• Seringa
• Tubos
Placa de segurança
Turca da porca do atuador
Bloco de drenagem
Configure a sua válvula de micro dosificação modular Liquidyn P-Dot.
Lista parcial das opções dos componentes. Consulte a EFD para aceder a uma listagem
completa das peças disponíveis.
Atuador
nº Descrição
7825002 Atuador da válvula de jato Liquidyn P-Dot
Bicos
nº Descrição
7825042 Porca de tampa hexagonal
7825063 Bico plano de aço, 150 µm
7825075 Bico de agulha de aço, 150 µm
Fornecimento de fluidos
nº Descrição
7825120 Adaptador com bloqueio tipo luer de aço para seringas
7825138 Coneor de tubo de aço para tubos com diâmetro Exterior (OD) de 6 mm
A configuração da válvula ótima estabelecera mediante uma prova de dosificação inicial.
Componentes Básicos
nº Descrição
7825008 Bloque de drenagem
7825033 Impulsor de aço (standard)
7825034 Empurrador de tope da porca
7825037 Corpo pneumático de aço
7825182 Cabo da válvula M8 de 2,5 m (8,2 pies)
7826082 O-rings (entre o tucho e o corpo do fluido), Perlast
®
(
embalagem de 5
)
7826084 O-rings (entre o tucho e o corpo do fluido), Viton
®
(
embalagem de 5
)
7826085 O-rings (entre o tucho e o corpo do fluido), Viton (
embalagem de 50
)
Especificações
Opções de montagem flexível
A válvula Liquidyn P-Dot oferece dosificação tridimensional
(3D) para utilizar a técnica de jetting em zonas de difícil
aceso ou sobre superfícies desiguais ou pouco habituais.
Esta flexibilidade de montagem, alem do seu desenho
compao,torna-o ideal para instalar em espaços reduzidos.
Controlo da válvula
A válvula pode-se acionar mediante um controlador de válvula
Nordson EFD ou de forma direta por parte do cliente através
de uma entrada de 24 V (por exemplo, desde um controlador
fornecido pelo cliente ou um PLC). Utilizar um controlador
Nordson EFD oferece as seguintes vantagens:
• Maior rendimento de produção
• Comodidade do usuário final
• Ajustes em movimento
• Eficácia máxima da maquina
Solicite uma avaliação de processo
Contacte com Nordson EFD para configurar um sistema de
dosificação completo com uma válvula Liquidyn P-Dot sem
contao que cubra as suas necessidades específicas, com:
• Uma avaliação de processo detalhada realizada por pessoas
com experiencia em dosificação de fluidos em um dos
nossos avançados laboratórios de aplicações internacionais.
• Amostras processadas para aprovação e avaliação por parte
do cliente antes da compra .

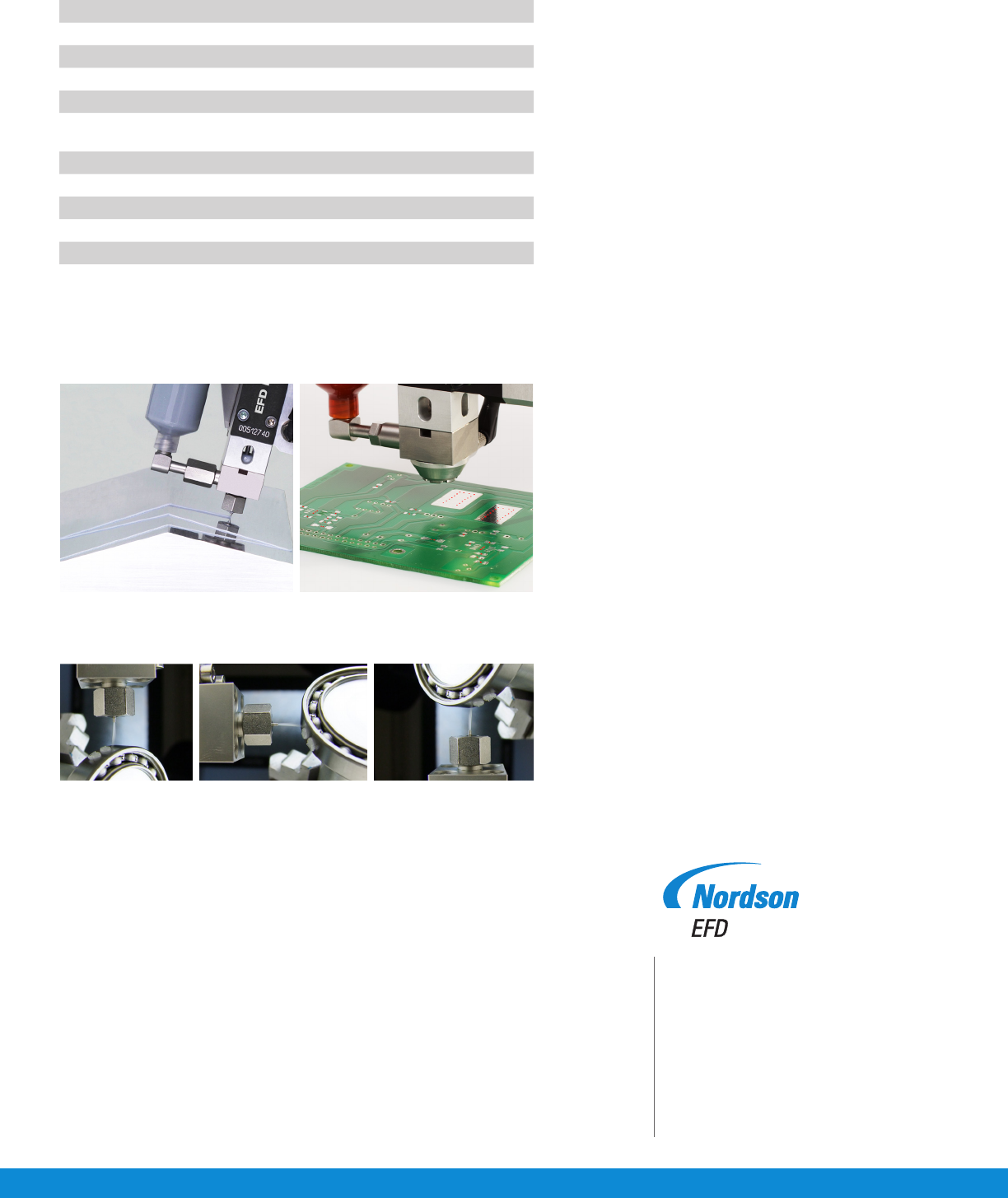

Aplicação de gotas ou linhas em jato sobre superfícies desiguais desde qualquer direção.
Elemento Especificações
Tamanho 38,6An x 126,7Al x 61l mm (1,5"An x 5"Al x 2,4"l)
Peso 270.0 g (9,5 oz)
Pressão máxima de fluidos 100 bar (1450 psi)
Entrada de fluido M8 x 1, fechado e plano
Suporte M3 x 25
Frequência de funcionamento
máximo
150Hz
Tempo por impulsos 2 ms
Pressão de ar operativa 2–5 bar (29–73 psi)
Corpo de fluído Aço inox 303
Corpo aquecedor Alumínio
Aprovações CE*, UKCA, TUV
Garantia 1 ano, limitado
A micro dosificação sem contao de pontos e preenchimento sobre superfícies de difícil acesso ou
delicadas resulta fácil e repetitiva.
Para vendas e serviços Nordson EFD em mais de
40 países, contacte EFD ou consulte o nosso site
www.nordsonefd.com/pt.
Brasil
+55 11 4195 2004 r. 281/284; brasil@nordsonefd.com
Portugal
+351 22 961 94 00; portugal@nordsonefd.com
Global
+1-401-431-7000; info@nordsonefd.com
©2024 Nordson Corporation v011024
Todas as peças em aço inoxidável são anti-corrosão.
*Esta válvula atende aos padrões da família de produtos EN 61326-1: 2013, FCC Parte 15 Subparte B e
ICES-003 Edição 6 para imunidade e emissões quando conectada a um controlador Nordson EFD Liquidyn.
O uso com qualquer outro controlador não garante o desempenho de compatibilidade eletromagnética (EMC).
