LY-PC900S 28.3L在线尘埃粒子计数器 中性使用手册V1.02.pdf - 第7页
3 技术指标 序号 项目 参数 备注 1 流量 28.3L/min 2 粒径范围 0.3 μm 、 0.5μm 、 1.0μm 、 3.0μm 、 5.0μm 、 10.0μm 3 通道数量 6 4 通讯协议 Modbus-R TU/TCP 5 通讯方式 RS485 可定制 6 屏幕 4.3 英寸触摸屏 可选 7 光源 长寿命激光二极管 8 最大浓度 1000000 个 /ft 3 9 计数效率 0.3 μ m/50% ， >0.…
2
特点
⚫ 数据准确：基于标准设计，单颗粒激光散射原理，工业级激光光源，大口径
光学玻璃镜片，计数效率高，粒径分辨能力强，重复性和一致性好。
⚫ 可靠性高：空气动力学修正, 光路和气路自检，对震动不敏感，保证系统可
靠性与稳定性。
⚫ 流量稳定：采用主动采样方式，可支持稳定、长时间、高负压采样。
⚫ 人机交互：可选 4.3 寸智能触摸屏，可设置本地启停、采样模式、周期性采
样、数据单位切换、报警、时间及设备地址等
⚫ 数据报警：可选声光报警功能，报警值可设定。
⚫ 数据单位：屏幕显示支持单位切换【颗 颗/m³ 颗/ft³】
⚫ 计数模式：支持实时数据显示与累值数据显示
⚫ 本地存储：可选本地存储，不少于 700 万条数据，通过 USB Type-C 口进行
文件导出
⚫ 通讯接口：标配 RS485 通讯；可选配 4G、WiFi、Lora、网口通讯。
⚫ 电路安全：具有 ESD、过压、过流、反接保护，确保电路的稳定性及可靠性。
适用范围
半导体行业 医药行业 电子行业 食品加工行业 精加工洁净室等。
3
技术指标
序号
项目
参数
备注
1
流量
28.3L/min
2
粒径范围
0.3μm
、
0.5μm
、
1.0μm
、
3.0μm
、
5.0μm
、
10.0μm
3
通道数量
6
4
通讯协议
Modbus-RTU/TCP
5
通讯方式
RS485
可定制
6
屏幕
4.3
英寸触摸屏
可选
7
光源
长寿命激光二极管
8
最大浓度
1000000
个
/ft
3
9
计数效率
0.3
μ
m/50%
，
>0.45
μ
m/100%
（根据
ISO 21501-4)
10
校准
ISO 21501-4
，
JJF 1190-2008
11
运行条件
/
使
用环境
温度
-20~60
℃，
湿度
20~95%RH
（无凝结）
12
数据储存
可存储不少于
700
万条数据
可选
13
电源
DC12V [9-28VDC]
，电源不低于
12V3A
14
功率
10W
15
产品尺寸
无气源：
143*130*65mm
气源：
203*130*65mm
不含进、出气采样头等
4
屏幕操作说明

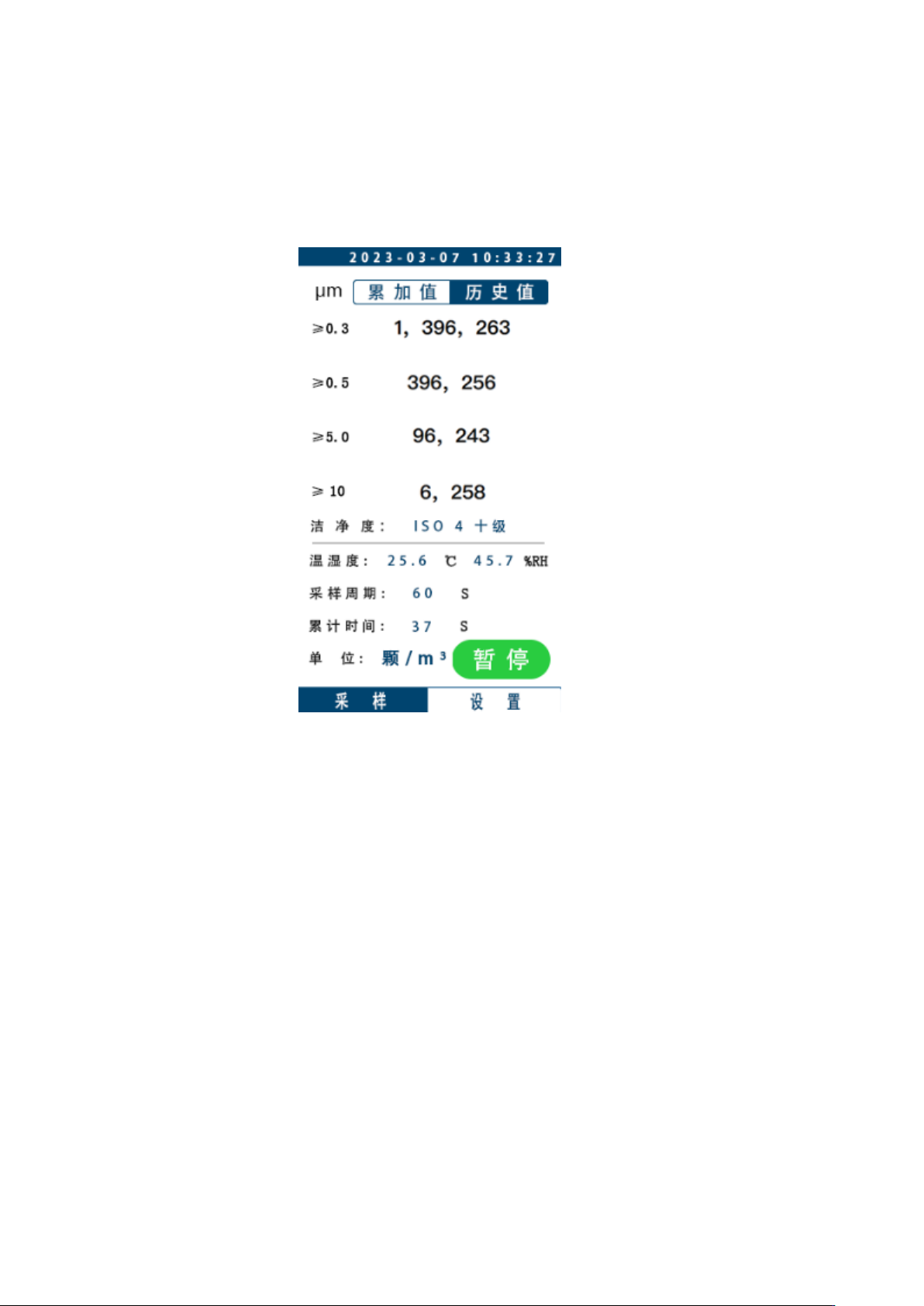

1、数据显示主界面
设备接电后，设备主界面如上图显示，详细说明如下。
①该位置显示数值显示模式，分为“实时值”（实时计数模式下），“累加值”、
“历史值”（累值计数模式下）。
②该位置显示各通道具体数值。
③该位置显示洁净度。
④该位置显示采样周期（可在设置中修改），当次计数累计时间。
⑤该位置显示环境温湿度。
⑥该位置显示当前显示数值单位，可在设置中修改。
⑦在“持续运行模式下”，可以按“暂停”、“开始”进行暂停、开始操作。
⑧该按钮可进入设置界面
