ヤマハ発動機株式会社IM 事業部 マウンター技術部ソフト開発グループ MDOC-SOFT50067 3/7 2 2 2 2 . . . . 動作概要 動作概要 動作概要 動作概要 YS2 4X のノズルステーション は、 全部で 96 個のノ ズルを収 納することが 可能です。 初期設定では、 A テ ーブル 47 個、B テーブ ル 49 個を使用する設定にな っています 。 本機能を使用…
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50067
2/7
1
11
1.
..
. 対象機種
対象機種対象機種
対象機種
本機能の対象機種、対応バージョンは以下の通りです。
表
表表
表 1
11
1.
..
.1
11
1
本機能
本機能本機能
本機能の
のの
の対象機種
対象機種対象機種
対象機種と
とと
と対応
対応対応
対応バージョン
バージョンバージョン
バージョン
項目名 対象 備考
対象機種名 YS24X
対応バージョン V3.20STDR1.000 以降
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50067
3/7
2
22
2.
..
. 動作概要
動作概要動作概要
動作概要
YS24X のノズルステーションは、全部で 96 個のノズルを収納することが可能です。 初期設定では、
A テーブル 47 個、B テーブル 49 個を使用する設定になっています。
本機能を使用することで、例えば ATS を使用するため B テーブルの収納穴を多く使用したい場合に、
収納穴の所属テーブルを変更することができます。
B
BB
B テーブル
テーブルテーブル
テーブル：
：：
：49
4949
49 個
個個
個
A
AA
A テーブル
テーブルテーブル
テーブル：
：：
：47
4747
47 個
個個
個
B
BB
B テーブル
テーブルテーブル
テーブル：
：：
：51
5151
51 個
個個
個
A
AA
A テーブル
テーブルテーブル
テーブル：
：：
：45
4545
45 個
個個
個
所属
所属所属
所属テーブル
テーブルテーブル
テーブル変更
変更変更
変更
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50067
4/7
3
33
3.
..
. 設定方法
設定方法設定方法
設定方法

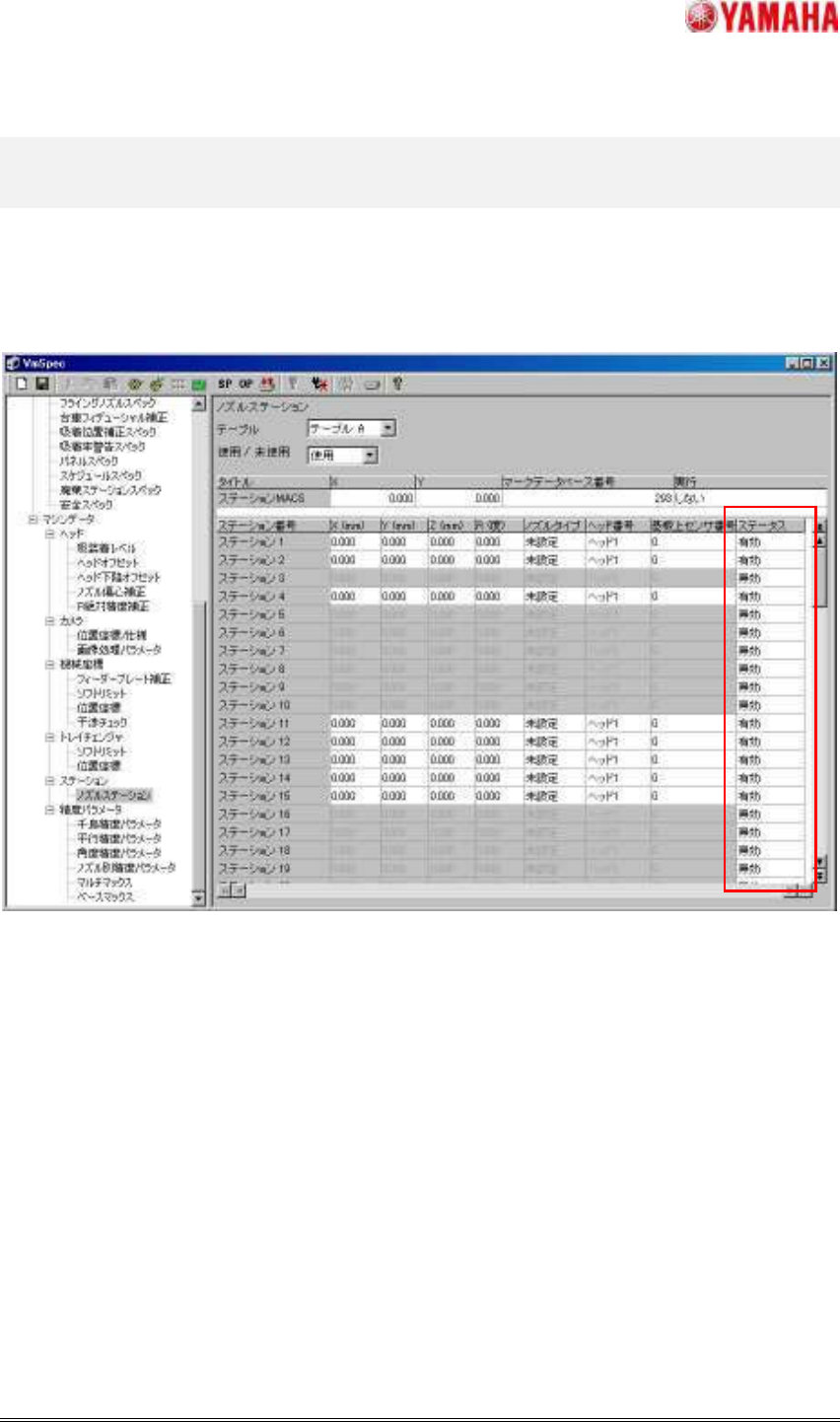

1. [設定]–[マシンデータ]–[ステーション]–[ノズルステーション] 画面を開きます。
2. [テーブル] コンボボックスで、ステーションの所属を変更したいテーブルを選択します。
3. [ステータス] 列で、ステーションの有効／無効を設定します。（図 3.1 参照）
図
図図
図
3
33
3.
..
.1
11
1
[テーブル] コンボボックスで [テーブル A] を選択した場合、[ステータス] 列が「有効」に設定されてい
るステーションはテーブル A に所属します。
