SOKO 1 Betriebsanleitung SOKO Automatic NCFileExport 3.1.1 für SIPLACE Pro 3.1 mit SPI 3.1.1.16 Ausgabe 08/2005 7 1.5 S prachen Inst allation 1 Die Installation ist in Deut sch und Englisch enth alten. 1 Bedienoberfläche…
1 Betriebsanleitung SOKO Automatic NCFileExport 3.1.1 für SIPLACE Pro 3.1 mit SPI 3.1.1.16 SOKO
Ausgabe 08/2005
6
1.4 Sicherheitshinweise
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung
und der Serviceanleitung. 1
Die Automaten SIPLACE werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinenstän-
der-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha-
den führen.
Vor allen Arbeiten muß - nach ordnungsgemäßem Herunterfahren des Betriebssystems - die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muß
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail
im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der
Betriebs- und Serviceanleitung beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen
Sicherheitsvorschriften Ihres Landes.
Beachten Sie die Ausführungen zu den Restpannungen im Kapitel "Betriebssicherheit".
Beachten Sie die EGB -Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit,
beschrieben.
Sichern Sie die Maschine während der Nachrüstung gewissenhaft gegen andere Personen und
gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des
Automaten...." beschrieben.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet wer-
den.
1
1.4.1 Definitionen
1
Hinweis 1
1
1
1
SOKO 1 Betriebsanleitung SOKO Automatic NCFileExport 3.1.1 für SIPLACE Pro 3.1 mit SPI 3.1.1.16
Ausgabe 08/2005
7
1.5 Sprachen
Installation 1
Die Installation ist in Deutsch und Englisch enthalten. 1
Bedienoberfläche 1
Die Online-Hilfe für das Konsolenprogramm ist ausschließlich in Englisch. 1
Fehlermeldungen 1
Die Fehlermeldung in der Ereignisanzeige erfolgen in der Betriebssystem Sprache. 1
Ausgabedatei: (NC-File) 1
Das NC-File ist aufgrund seiner Historie rein in Deutsch gehalten. 1
1.6 Restriktionen
– Im Pfad für den Zielordner dürfen keine Leerzeichen vorhanden sein, weder im Ordner noch
im Dateinamen. Je nach Einstellung gilt dies für den Linien-, Leiterplatten- und Losnamen.
– Des Weiteren dürfen nur die Zeichen 1 bis 9, a bis z und A bis Z verwendet werden. Keine
Sonderzeichen. ( \ / : * ? " < > | die SIPLACE Pro Objektnamen werden automatisch beim Er-
zeugen des Files durch _ ersetzt )
– Die Reihenfolge der Definition der Bestückline in SIPLACE Pro entspricht der Reihenfolge der
Stationen im NC-File.
– Die Bestückebenen 1 in SIPLACE Pro entspricht der Ebene 0 im NC-File.
– Bestehende Dateien, mit gleichem Dateinamen werden ohne Warnung überschrieben.
– SIPLACE Pro kennt keine Abhol-, Bestück- und Wartezeiten. Deshalb sind diese Werte im NC-
File immer -1000
– Im NC-File wird die Variable Virt_Anlage mit dem gleichen Wert der Linie wie die Variable
Phys_Anlage belegt, da in SIPLACE Pro keine Teilanlagen existieren
– Bei .nc Files mit synchronen Doppeltransport wird die Leiterplattenbreite von der linken Spur
falsch angezeigt.
– Breite = Breite T1 + Breite T2 + Offset zwischen T1 und T2
– Clusterungen der Linie, wie sie beim Einsatz des Productivity Lifts entstehen, werden nicht be-
rücksichtigt.
1
1 Betriebsanleitung SOKO Automatic NCFileExport 3.1.1 für SIPLACE Pro 3.1 mit SPI 3.1.1.16 SOKO
Ausgabe 08/2005
8
1.7 Installation
1.7.1 Erst-Installation
: Schließen Sie vor der Installation alle Anwendungen.

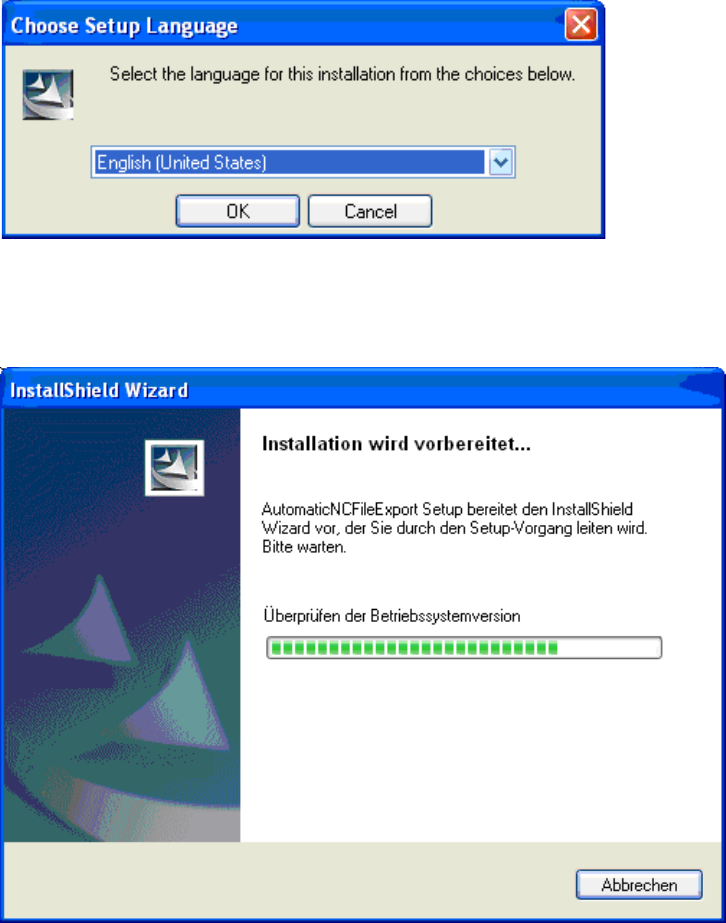

: Legen Sie die Installations-CD „SOKO Automatic NCFileExport 3.1.1“ ein.
Nach dem Start der CD erscheint das Auswahlfenster für die Installationssprache.
1
1
Das System wird auf die Installation vorbereitet.(z.B. Überprüfen der Betriebssystemversion) 1
1
1
