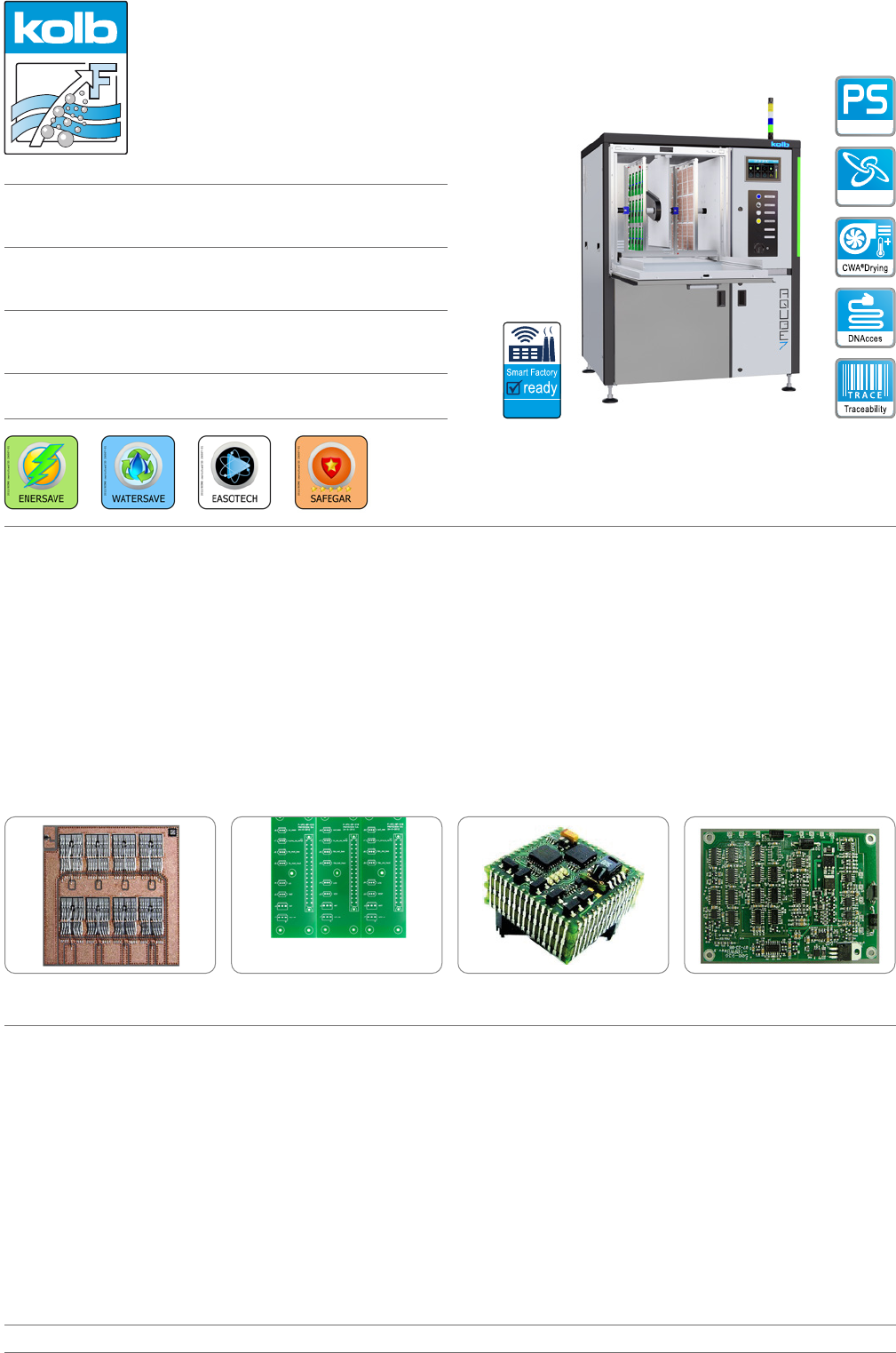

PREMIUM Seite 1 von 6 PowerSpray ® P olyPowe r 11/21 Dreitank System mit drei separaten Kreisläufen Intelligente Netzwerkkonnektivität für die Implementierung in Industrie 4.0 Umgebungen V ollautomatischer 5Step Pr…
PREMIUM
Seite 1 von 6
PowerSpray
®
PolyPower
11/21
Dreitank System mit drei separaten Kreisläufen
Intelligente Netzwerkkonnektivität für die Implementierung in Industrie 4.0 Umgebungen
Vollautomatischer 5Step Prozess: Reinigen, MediumWipe
®
, Spülen (Stadtwasser), DI-Klarspülen, Trocknen mit CWA
®
Hochleistungs-Verdichtertrocknung
Vertikales PTFE gelagertes Edelstahl-Rotorsystem mit vier Asynchron-Sprührotoren für lückenfreie Sprühbilder
Heizung für Tank A (Reinigen) und Tanks B und C (Spülen) als Standard
Kurze Taktzeiten durch nahe Platzierung des Reinigungsgutes zwischen den Rotoren
Automatische Messung Restionenkontamination und entsprechende Regelung der Klarspülqualität
Prozess- und Wartungsintervalle SPS gesteuert, Ereignisausgabe und Softwaresteuerung über Touchscreen
EDGELESS Design und VARIccess
®
Wartungszugänge: Höchste Kapazität, einfachste Wartung auf kleinster Stellfläche
BaugruppenHybride (SiPs)KeramiksubstrateDCBs
Die neuen kolb AQUBE
®
Systeme sind Reinigungsanlagen der nächsten Generation - noch effizienter, noch kompakter, noch
bedienungs- und wartungsfreundlicher, vorgerüstet für erweitertes Wassermanagement und cyber-physikalisch bereit für die
smarte Fabrik (SF ready).
Der AQUBE
®
XV7 ist ein vollautomatisches XL Feinstreinigungssystem, perfekt ausgelegt für die prozesssichere
Feinstreinigung vor allem von DCBs, Baugruppen, Keramiksubstraten und Hybriden (HDIs, SiPs).
Die parallel arbeitende Konfiguration von drei Tanks und drei separaten Kreisläufen sowie ClosedLoop Wasseraufbereitung
sorgt für kurze Taktzeiten und geringe Betriebskosten, die bis dato unerreicht niedrige Gesamtnutzungskosten ermöglichen.
Das Reinigungssystem kann mit allen gängigen Elektronikreinigungsbetriebsstoffen (Reinigungsmittel / Chemie,
etc.) betrieben werden, die vom Hersteller freigegeben sind.
Artikelnummer: 0905AQ7XV731
24 DCB-Nutzen 5“ x 7“ oder 36 Eurokarten
Reinigt Baugruppen, DCBs, Hybride von Verunreinigungen
durch Kolophonium, Harz, Oxid und Löthilfswerkstoffe
Vollautomatisches High End 3-Tank, 3-Kreislauf DCB und
Baugruppen PowerSpray
®
XL Feinstreinigungssystem
AQUBE
®
XV7
Made in Germany
CLEANING TECHNOLOGY
Zertifizierungen:
Dieses System ist in seiner Standardausführung zertifiziert für
besonders Energie und Wasser sparenden Betrieb, für einfache
Bedienbarkeit sowie umfangreiche Sicherheitsfeatures.
kolb Cleaning Technology GmbH ▪ Karl-Arnold-Str.12 ▪ D - 47877 Willich ▪ Tel: +49 (0) 2154 9479 - 38 ▪ Fax: +49 (0) 2154 9479 - 47 ▪ e-mail: info@kolb-ct.com ▪ www.kolb-ct.com
Hauptanwendungsbereiche
Bei allen Angaben sind Änderungen vorbehalten, die dem technischen Fortschritt dienen oder durch bauliche Änderungen bedingt sind. © kolb GmbH 2021
Optional geeignetOptimal geeignet Optional geeignet Nicht geeignet Nicht geeignet
Reinigen (Schlüsselprozess 1): Aus dem Reinigungstank (Tank A) wird die Reinigerflüssigkeit durch eine magnetgekoppelte
Pumpeneinheit angesaugt und über einen separaten Kreislauf mit einem regelbaren Volumenstrom in die PTFE gelagerten
wartungsarmen ASYNCHRO
®
Edelstahl-Sprührotoren mit patentierten PUSHFORCE
®
-Düsen geleitet. Deren Geometrie
gewährleistet eine flächendeckende und gründliche Reinigung auch an unzugänglichen und kritischen Stellen. Nach dem
Waschvorgang nimmt die Prozesskammer-Ventilumschaltung den Reinigungskreislauf aus dem Prozess.
MediumWipe
®
(Zwischenprozess): Das Restmedium wird vom Reinigungsgut und aus dem Reinigerkreislauf abgeblasen und
vor der Ventilumschaltung in den Reinigungstank (Tank A) zurückgeführt.
Spülen mit Stadtwasser (Schlüsselprozess 2): Aus dem Spültank (Tank B) wird das Wasser über den zweiten
separaten Kreislauf in die Sprührotoren gepumpt. Stadtwasser hat (gegenüber DI- / VE-Wasser) den Vorteil der geringeren
Oberflächenspannung und spült somit gerade kritische Stellen wie Low Standoffs effektiver.
MediumWipe
®
(Zwischenprozess): Das Restwasser wird vom Reinigungsgut und aus dem Spülkreislauf abgeblasen und in
den Spültank (B) zurückgeführt.
Klarspülen mit DI- / VE-Wasser (Schlüsselprozess 3): Das DI- / VE-Wasser wird in einer integrierten MB-Patrone aus
Stadtwasser hergestellt und im zweiten Spültank (Tank C) vorgehalten. Über den dritten Kreislauf spült es leitende Ionen aus
den Vorprozessen ab. Dieser Vorgang wiederholt sich automatisch bis die programmierte Restionenmenge unterschritten ist.
MediumWipe
®
(Zwischenprozess): Abblasen und Rückführung des DI- / VE-Wassers in den Spültank (C).
Trocknen (Schlüsselprozess 4): Die gereinigten Produkte werden mit der patentierten CWA
®
(Compressed Warm Air)
Technologie getrocknet. Der eingebaute Spezialverdichter komprimiert die Umluft. Gleichzeitig sammelt er die kinetische
Energie (Reibungswärme) des Schaufelrades im Aggregat und presst die erwärmte und verdichtete Luft über die bereits für
Reinigung und Spülen genutzten Rotordüsen auf das Reinigungsgut, wo sie die Restfeuchtigkeit abbläst (Druck) und verdun-
stet (Wärme). Dieses Verfahren ist energetisch und konstruktiv hocheffizient, da es die "Abfallwärme" der Verdichterrotation
und die komprimierte Luft als Antriebsenergie für die Rotoren nutzt. Außerdem benötigt ein mit CWA
®
Technologie ausgestat-
tetes System keine zusätzliche Hardware und keinen externen Druckluftanschluss für den MediumWipe
®
Prozess.
Wartung: Das System verfügt über ein VARIccess
®
Zugangssystem mit eingelassenen, anschlagvariablen Türen und
abnehmbaren Verkleidungen. Im Wartungsraum befinden sich u.a. die Abpumpeinheit, die optionale Nachdosiereinheit mit
Platz für einen 25 l Rohstoffkanister, einen 5 l Additivkanister und die MB-Patrone für die DI- / VE-Wasseraufbereitung. Die
Tankfüllstände werden ebenso wie Druckwerte und Wartungszyklen von der SPS überwacht und im Monitor angezeigt.
Seite 2 von 6
Artikelnummer: 0905AQ7XV731
AQUBE
®
XV7
11/21
Vollautomatisches High End 3-Tank, 3-Kreislauf DCB und
Baugruppen PowerSpray
®
XL Feinstreinigungssystem
Made in Germany
CLEANING TECHNOLOGY
kolb Cleaning Technology GmbH ▪ Karl-Arnold-Str.12 ▪ D - 47877 Willich ▪ Tel: +49 (0) 2154 9479 - 38 ▪ Fax: +49 (0) 2154 9479 - 47 ▪ e-mail: info@kolb-ct.com ▪ www.kolb-ct.com

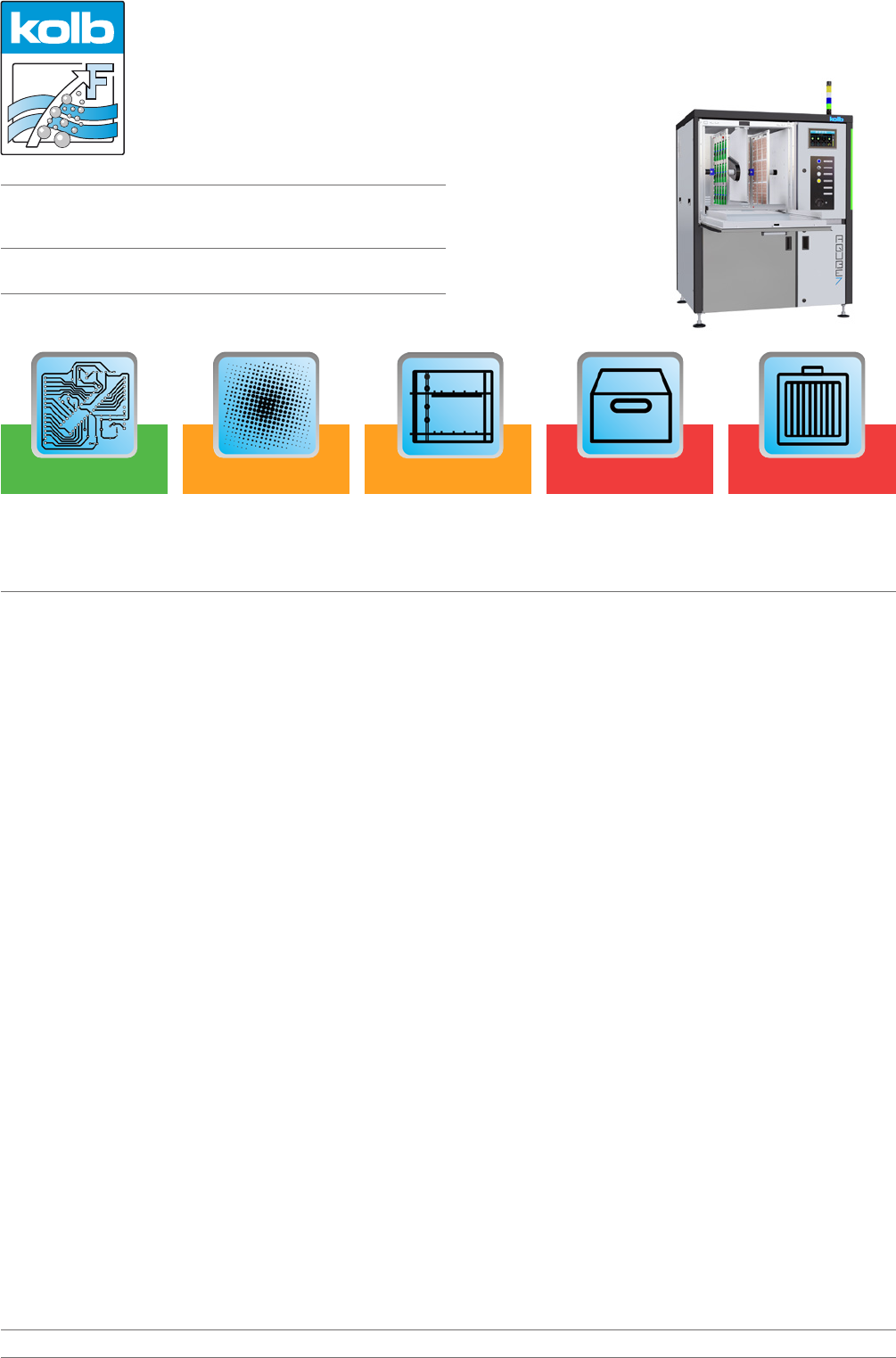

Applikationsübersicht
Baugruppen
Hybride
Misprints
Schablonen
Siebe, PumpPrints
Misprints
Lötrahmen
Lötcarrier
Lötmasken
ESD Kisten
Behälter
Magazine
Kondensatfallen
Filter
Bleche
Optional geeignete Anwendungen können durch die entsprechenden Optionen ebenfalls optimal realisiert werden.
Bei allen Angaben sind Änderungen vorbehalten, die dem technischen Fortschritt dienen oder durch bauliche Änderungen bedingt sind. © kolb GmbH 2021
Die wichtigsten Standard-Features
□ PowerSpray
®
Technologiebundle: Magnetgekoppelte XL-Power (Tank A) und S-Power (Tank B, Tank C) Pumpeneinheiten,
zweifach ASYNCHRO
®
Volumen Spührotorensystem mit wartungarmen PTFE gelagerten Edelstahlrotoren und PUSHFORCE
®
Spezialdüsen, "Option100" Softwareprogramm (100 frei wählbare Prozessprogramme)
□ PolyPower
®
Pumpen-Düsen Konfiguration
□ EATON Speicherprogrammierbare Steuerung (SPS) mit Modulerweiterung für Sonderprogrammierungen und
Technologieerweiterungen
□ Smart Factory ready: DNAccess
®
(Standard) für Remote Control (siehe Optionen) und Traceability mit versenkbaren Touch -
Monitor und integriertem Industrie PC (siehe Optionen)
□ Hochauflösendes 10" (1.024 x 600 px) Display mit kapazitivem Multi-Touch mit intuitivem Prozessüberblick
□ Integrierte 4-fach LED-Wechsellichtleiste im Systemrahmen zur Prozessstatusanzeige
□ Duplex Waschwagen
□ Vollstromgrobfilter (Prozesskammer)
□ Feinfilter für Reinigungskreislauf und beide Spülkreisläufe
□ Heizung für Tank A (Reinigen) und für Tank B und C (Spülen)
□ MediumWipe
®
Paket zur weiteren Optimierung des Reiniger- und Spülwasserverbrauchs
□ Automatische Messung Restionenkontamination und Regelung der Klarspülqualität
□ Regelbare DI- / VE-Wasser Misch-Verschneideeinheit
□ CWA
®
Hochleistungs-Verdichtertrocknung
□ ClosedLoop Kreislauf-Aufbereitung für Reinigen und Spülen
□ HMA Software und Vorbereitung für HMA-Hardware (Schwermetalladsorber für den Reinigungskreislauf) (siehe Optionen)
□ Platzvorhaltung für optionale DI- / VE-Wasser Aufbereitungspatrone
□ Wasserwechsel für Spülwasser und Hebeanlagenfunktion für Tank B und C
□ Sicherheitsfeatures: Sicherheitsverriegelung der Prozesskammertür, Überlaufalarm für alle Tankabschnitte,
Überhitzungsschutz für alle Heiz- und Trocknungselemente, Endschalter für alle motorbetriebenen Ventile und Antriebe,
Personenschutzisolationen
□ VARIccess
®
Servicezugänge mit Rechts- und Linksanschlag (Seitentüren) und zum Aushängen (Frontverkleidung,
Seitentüren, hinterer Versorgungsholm)
□ EDGELESS Gehäusedesign. Türen, Verkleidungen und Scharniere kantenlos eingehaust, Depot für
Traceability-Scanner und Monitor in der Seitenwand eingelassen
□ Prozesseinheiten aus elektrolyseresistenten Elementen
