RL131 （ NM-EJR1A, EJR2A ） 全 体 図 UNIT LAYOUT ［前面－ 5 FRONT VIEW -5 ］ メディアコンバータ : RP-COM (F IT) H MEDIA CONVE RTOR 18 電磁接触器 : SD-Q11 DC24V ELECTRO MAGN ETI C CONTAC TO R 5 リレー : G3R-OA202SZN-UTU RELAY 7 7 リレー : G3R-OA202SLN…

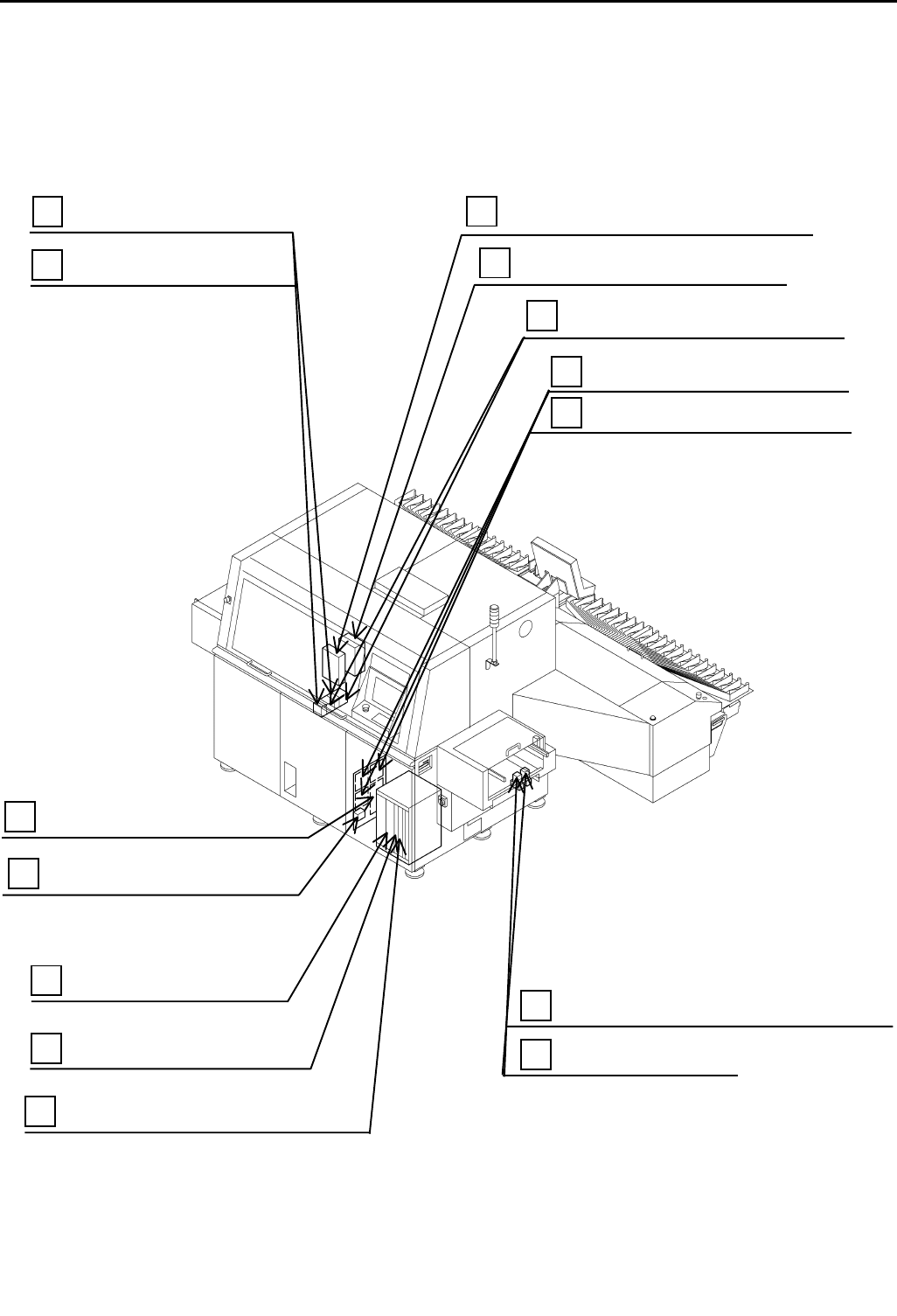

RL131
（
NM-EJR1A, EJR2A
）
全体図
UNIT
LAYOUT
［前面－
4 FRONT VIEW-4
］
インタロックボード
: PNF0AR-AA
INSERTOR ILK CONTROL BOARD
16
リング
I / O
負荷基板
: PNF0AA-DA
RING I/O LOAD BOARD
22
FZN7204A061B01-4
A
C
サーボドライバ
: MEDDT7364N01
A
C SERVO MOTOR DRIVER
2
CPU
ボード
: NBC-JC134X-D
PCB COM
12
認識
: PPRCAC-AA
CAMERA I/F BOARD
13
NC / IO : PNFCAA-AA
A
XIS AND I/O CONTROL BOARD
14
サーキットプロテクタ
: CP30-BA 2P 1-SD 7A CCC
CIRCUIT PROTECTOR
20
セーフティーリレー
: G9SC-040-T008D
SAFETY RELAY
10
カバー
: TC2-CPNP
COVER
28
A
C
サーボドライバ
: MCDDT3520N01
A
C SERVO MOTOR DRIVER
2
電磁接触器
: SD-Q11 DC24V
ELECTROMAGNETIC CONTACTOR
5
リレー
: G7SA-3A1B
RELAY
7
ソケット
: P7SA-10F-ND
SOCKET
8
ヒューズ
: 2153.15MXP
FUSE
27
RL131
（
NM-EJR1A, EJR2A
）
全体図
UNIT
LAYOUT
［前面－
5 FRONT VIEW-5
］
メディアコンバータ
: RP-COM (FIT) H
MEDIA CONVERTOR
18
電磁接触器
: SD-Q11 DC24V
ELECTROMAGNETIC CONTACTOR
5
リレー
: G3R-OA202SZN-UTU
RELAY
7
7
リレー
: G3R-OA202SLN-UTU
RELAY
FZN7204A061B01-5
ソケット
: P2RF-05-E
SOCKET
8
ソケット
: P2RF-05-E
SOCKET
8
リング
I / O
負荷基板
: PNF0AA-DA
RING I/O LOAD BOARD
22
リング
I / O
負荷基板
: PNF0AA-DA
RING I/O LOAD BOARD
22
ヒューズ
: 2153.15MXP
FUSE
27
ヒューズ
: 2153.15MXP
FUSE
27
リング
I / O
負荷基板
: PNF0AA-DA
RING I/O LOAD BOARD
22
ヒューズ
: 2153.15MXP
FUSE
27
リング
I / O
負荷基板
: PNF0AA-DA
RING I/O LOAD BOARD
22
ヒューズ
: 2153.15MXP
FUSE
27
リング
I / O
負荷基板
: PNF0AA-DA
RING I/O LOAD BOARD
22
ヒューズ
: 2153.15MXP
FUSE
27
ヒューズ
: 218005XP
FUSE
27
9
端子台
: 280-681
TERMINAL BLOCK
ヒューズ
: 218.002XP
FUSE
27
目 次 CONTENTS
摘要:
Ｅ 電気制御部品 ELECTRICAL PARTS
ﾒｲﾝｺﾝﾄﾛｰﾗ(PBXCAA-AA) MAIN CONTROLLER････････････････････････････････････
1
E1
ACｻｰﾎﾞﾓｰﾀﾄﾞﾗｲﾊﾞ(MBDDT2210N01) AC SERVO MOTOR DRIVER･･････････････････････････････
2
E3
ACｻｰﾎﾞﾓｰﾀﾄﾞﾗｲﾊﾞ(MCDDT3520N01) AC SERVO MOTOR DRIVER･･････････････････････････････
2
E5
ACｻｰﾎﾞﾓｰﾀﾄ
ﾞﾗｲﾊﾞ(MEDDT7364N01)
AC SERVO MOTOR DRIVER
･･････････････････････････････
2
E7
ｲﾝﾊﾞｰﾀｰ(FR-E720-0.1K) INVERTER･･･････････････････････････････････････････
3
E9
挿入検出器 INSERTION DETECTION UNIT
･･･････････････････････････
4
E11
電磁接触器(SD-Q11DC24V) ELECTROMAGNETIC CONTACTOR･･････････････････････････
5
E13
電磁接触器
(SD-Q19DC24V)
ELECTROMAGNETIC CONTACTOR
･･････････････････････････
5
E15
ｻｰﾏﾙﾘﾚｰ(TH-N12KP,0.9A) THERMAL RELAY･･････････････････････････････････････
6
E17
ﾘﾚｰ(G3R-OA202
SLN-UTU)
RELAY･･････････････････････････････････････････････
7
E19
ﾘﾚｰ(G7SA-3A1B) RELAY･･････････････････････････････････････････････
7
E21
ﾘﾚｰ(G7T-1112S DC24V) RELAY･･････････････････････････････････････････････
7
E23
ﾘﾚｰ(G3R-OA202SZN-UTU) RELAY･･････････････････････････････････････････････
7
E25
ｿｹｯﾄ(P7SA-10F-ND) SOCKET･････････････････････････････････････････････
8
E27
ｿｹｯﾄ(P7TF-05) SOCKET･････････････････････････････････････････････
8
E31
ｿｹｯﾄ(P2RF-05-E) SOCKET･････････････････････････････････････････････
8
E29
端子台
(280-681)
TERMINAL BLOCK
･････････････････････････････････････
9
E33
端子台(284-907) TERMINAL BLOCK･････････････････････････････････････
9
E35
ｾｰﾌﾃｨｰﾘﾚｰ
(G9SC-040-T008D)
SAFETY RELAY･･･････････････････････････････････････
10
E37
ﾉｲｽﾞﾌｨﾙﾀｰ(3SUP-HB20-ER-6) NOISE FILTER･･･････････････････････････････････････
11
E39
CPUﾎﾞｰﾄ
ﾞ(NBC-JC134X-D)
PCB COM････････････････････････････････････････････
12
E41
認識(PPRCAC-AA) CAMERA I/F BOARD･･･････････････････････････････････
13
E43
NC/IO(PNFCAA-AA) AXIS AND I/O CONTROL BOARD
･････････････････････････
14
E45
停電検出ﾎﾞｰﾄﾞ(PNF0AN-AA) POWER FAILURE DETECTOR SUB BOARD･･･････････････････
15
E47
ｲﾝﾀｰﾛｯｸﾎﾞｰﾄﾞ(PNF0AR-AA) INSERTOR ILK CONTROL BOARD･････････････････････････
16
E49
ﾌﾞﾚｰｶ(NF63-CW 3P 15AF) BREAKER････････････････････････････････････････････
17
E51
FMN7204A061B01-1
