1 ／ 2 N7207A100C00 ⑪ 完成 ⑩ 实施三次⑧～⑨的作业 NPM-D3A XY 装置润滑脂供给表 在供给润滑脂前，请务必阅读“ 直线马达操作的注意事项” 。 XY 装置必须每 560 小时供给一次润滑脂。 请务必供给指定的润滑脂。使用指定 以外的润滑脂是造成故障的原因 。 ■指定润滑脂 LCG100 ( 件号 : N510048190AA) 1) 拆下交换台车和供料器工作台盖 (2) 将伺服开关置于OFF (3) 后打开…
1／2
N7207A100C00
⑪完成
⑩实施三次⑧～⑨的作业

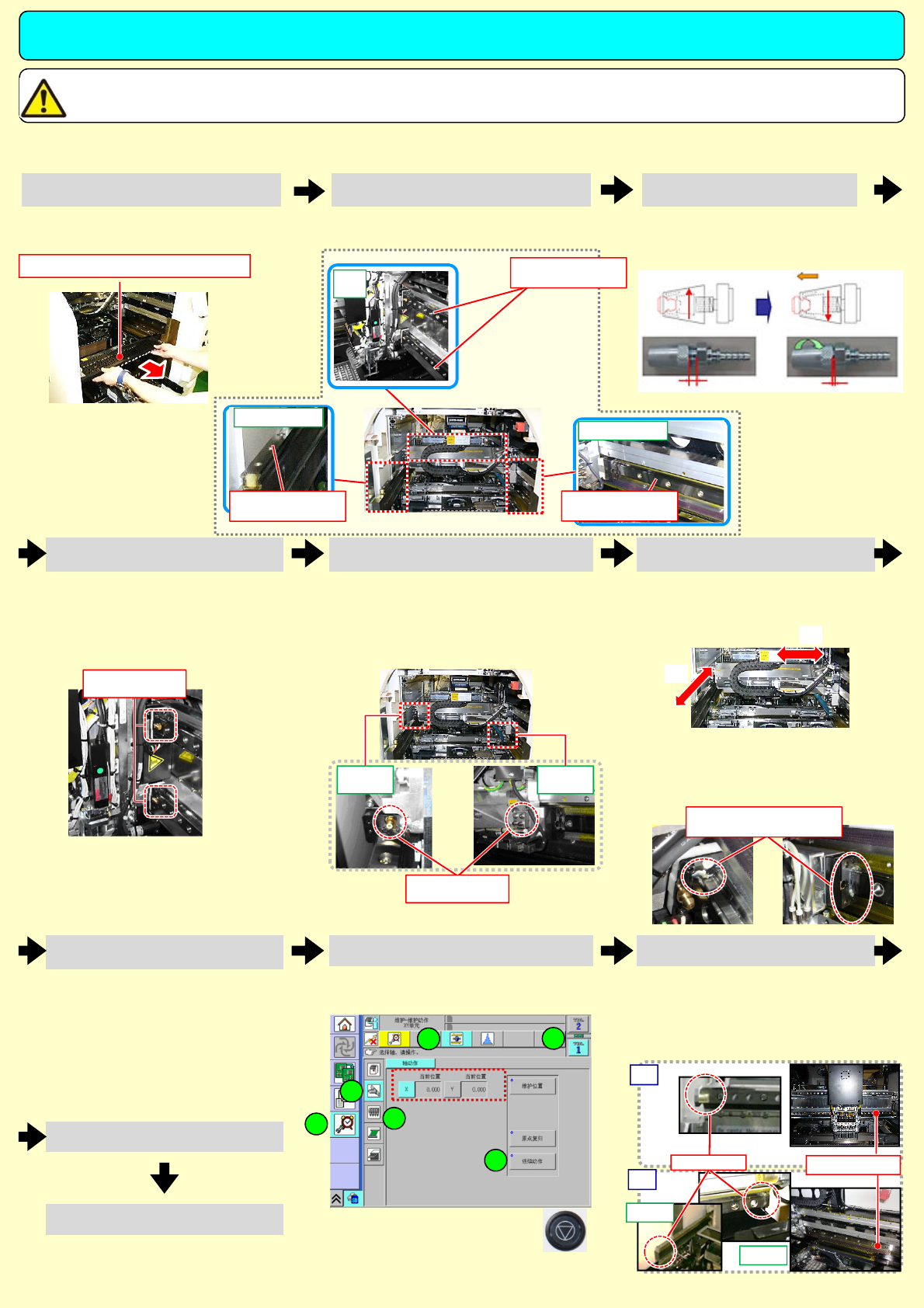

NPM-D3A XY装置润滑脂供给表
在供给润滑脂前，请务必阅读“直线马达操作的注意事项” 。
XY装置必须每560小时供给一次润滑脂。
请务必供给指定的润滑脂。使用指定以外的润滑脂是造成故障的原因。
■指定润滑脂LCG100 (件号: N510048190AA)
1)拆下交换台车和供料器工作台盖
(2)将伺服开关置于OFF
(3)后打开安全盖
擦拭干净附着在线性导轨上的原有润滑
脂
插进
拧松
扩宽 窄缩
在按压的同
时紧固
拧松润滑脂枪尖端后，插进润滑脂
注入口，在按压的同时紧固
●X轴润滑脂注入口：4个
●添加方法
(1) 压出1/4 (约0.25 cm
3
)
(2) 使X轴移动约100 mm
(3) 重复两次步骤(1)和(2)
④对X轴添加润滑脂 ⑤对Y轴添加润滑脂
⑥擦拭润滑脂
●Y轴润滑脂注入口：4个
●添加方法
(1) 压出1/2 (约0.5 cm
3
)
(2) 使Y轴移动约100 mm
(3) 重复两次步骤(1)和(2)
●用棉纱布擦拭干净润滑脂和油
●擦拭部位
･线性导轨表面
･线性导轨移动端
●在擦拭之前
用手移动数次各个轴，使其顺滑
X轴: 全部冲程
Y轴: 300mm以上
X轴
Y轴
⑦安装盖
(1) 安装供料器工作台盖后，关
闭安全盖
(2) 将伺服开关置于ON
(3) 后安装交换台车
⑧检测运转 ⑨确认润滑脂供给状态
●用棉纱布擦拭干净润滑脂和油
●擦拭部位
･线性导轨块端
･线性导轨移动端
･ X轴/Y轴的润滑脂回收槽
随动侧
驱动侧
X轴
Y轴
① 拆下交换台车 ② 擦拭润滑脂
③确认润滑脂枪的尖端
供料器工作台盖
对X轴、Y轴各进行10次左右的维护动作
(往返)
1
2
3
4
5
6
停止之际
X轴
线性导轨
Y轴：随动侧
线性导轨
Y轴：驱动侧
线性导轨
润滑脂注入口
润滑脂注入口
随动侧 驱动侧
溢出的润滑脂
润滑脂回收槽
导轨移动部端
2／2
N7207A100C00

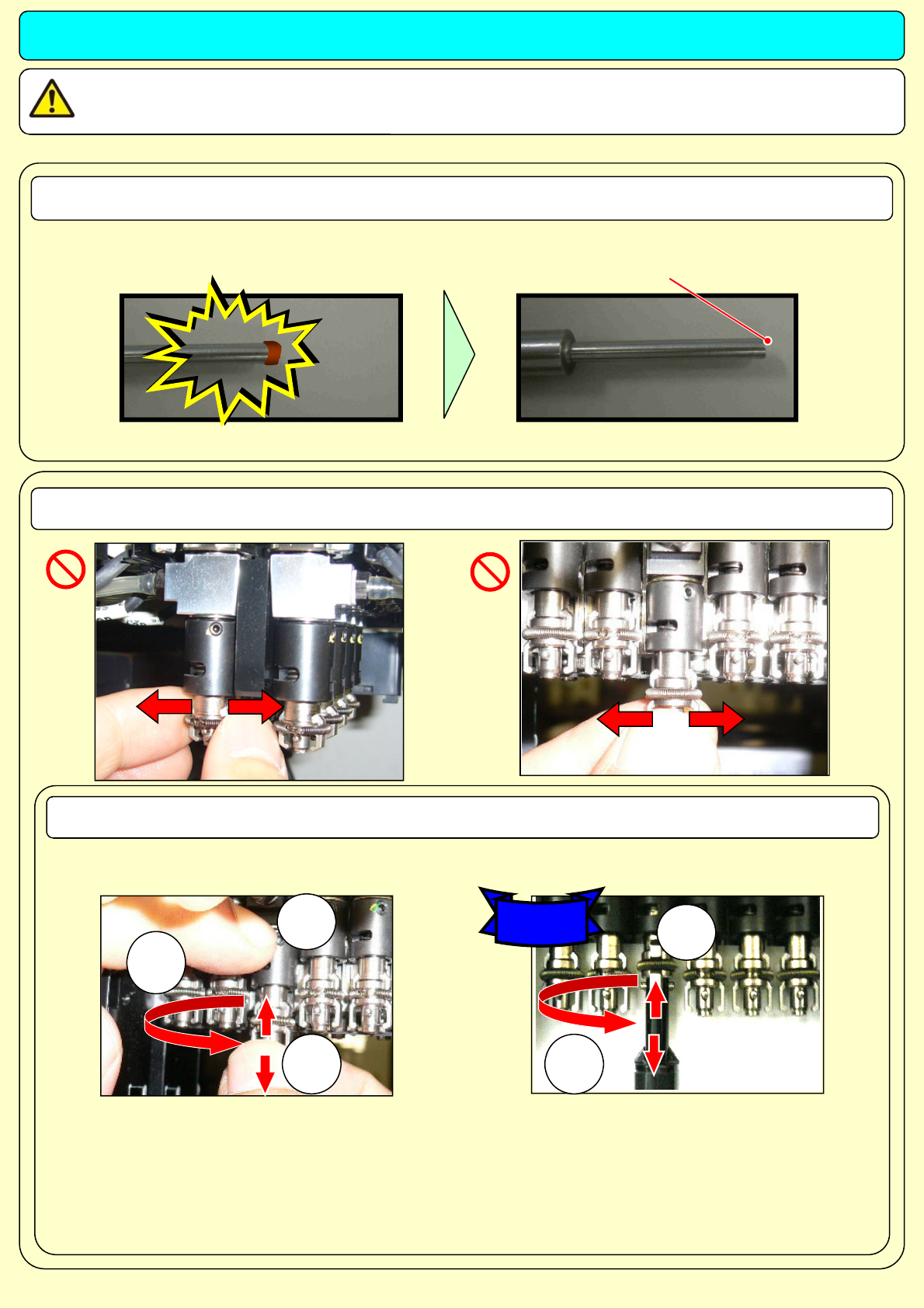

维修时的确认项目
清扫销尖端部的附着物 (助焊剂之类的粘着物)
在进行维修作业时，请务必遵守以下项目。
错误操作是引起吸嘴折断，转轴弯曲的原因。
安装、拆卸吸嘴座时，切勿对吸嘴安装轴杆施加前后左右方向的压力
安装、拆卸吸嘴座的方法
清扫后的尖端状态
尖端有附着物
2
1
3
推荐
2
1
【 选购工具型号: N610130890AB 】
① 拉下支座导轨(黑色)
② 向正上方推吸嘴座的同时，
向逆时针方向旋转
③ 缓慢地向下拔出吸嘴座
① 向正上方推工具的同时，
向逆时针方向旋转
② 缓慢地向下拔出工具
■使用选购工具时■不使用选购工具时
