6.P anasonic : P ANA-230CS Model 측정방법 1. File Load 2. Line Camera Adjust 3. Circle Camera Adjust 4. R ed LED On P ANN-230CS _L150_wLed. cfg L150 : Line Camera 150으로 조정 Cxx 가 없으므로 Circle Camera 200으로 조정 wLed: 전면에 있는 VR을 돌…

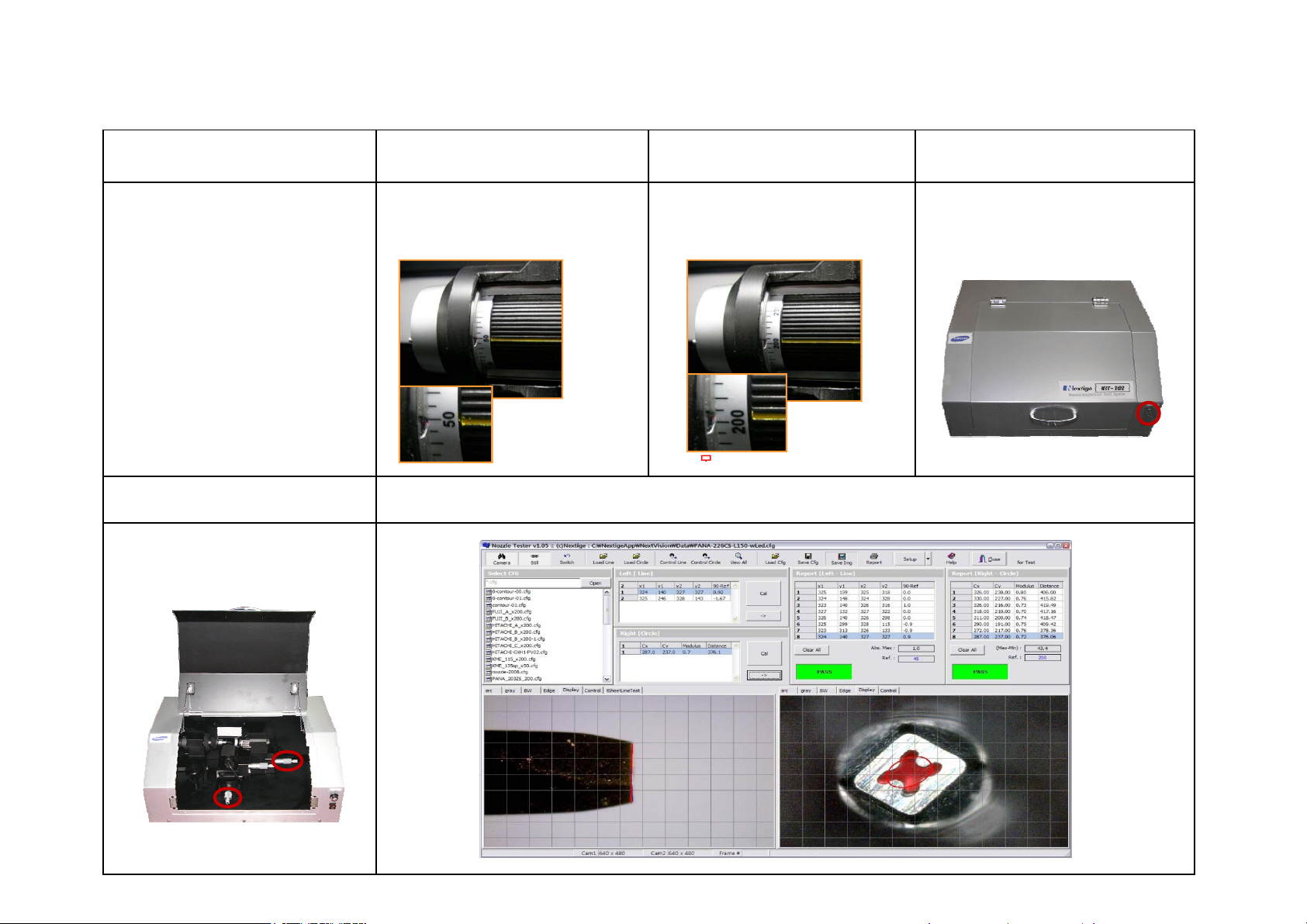

5.Panasonic : PANA-226CS Model 측정방법
1. File Load 2. Line Camera Adjust 3. Circle Camera Adjust 4. Red LED On
PANN-226CS_L150_wLed.cfg
L150:
Line Camera 150으로 조정
Cxx가 없으므로
Circle Camera 200으로 조정
wLed:
전면에 있는 VR을 돌려서 LED
On
.cfg File 이름 중
1) Lxx, Cxx가 있으면 xx(수)만
큼 조정, 없으면 Default
200
으로
Set
200
으로
Set
2) wLed 있으면 : LED On
3) Coff 있으면 : Camera LED
Off
초점 맞추기
(배율 : x150)
주의
:
사진은
50
이므로
잘못
초점 맞추기
(배율 : x200)
5.초점 조정 6. Chuck 손잡이를 45° 씩 회전하면서 측정(최대 8회 데이터 저장)
LM guide를 조정하여 초점을
맞춤
주의
:
사진은
50
이므로
잘못
맞춤

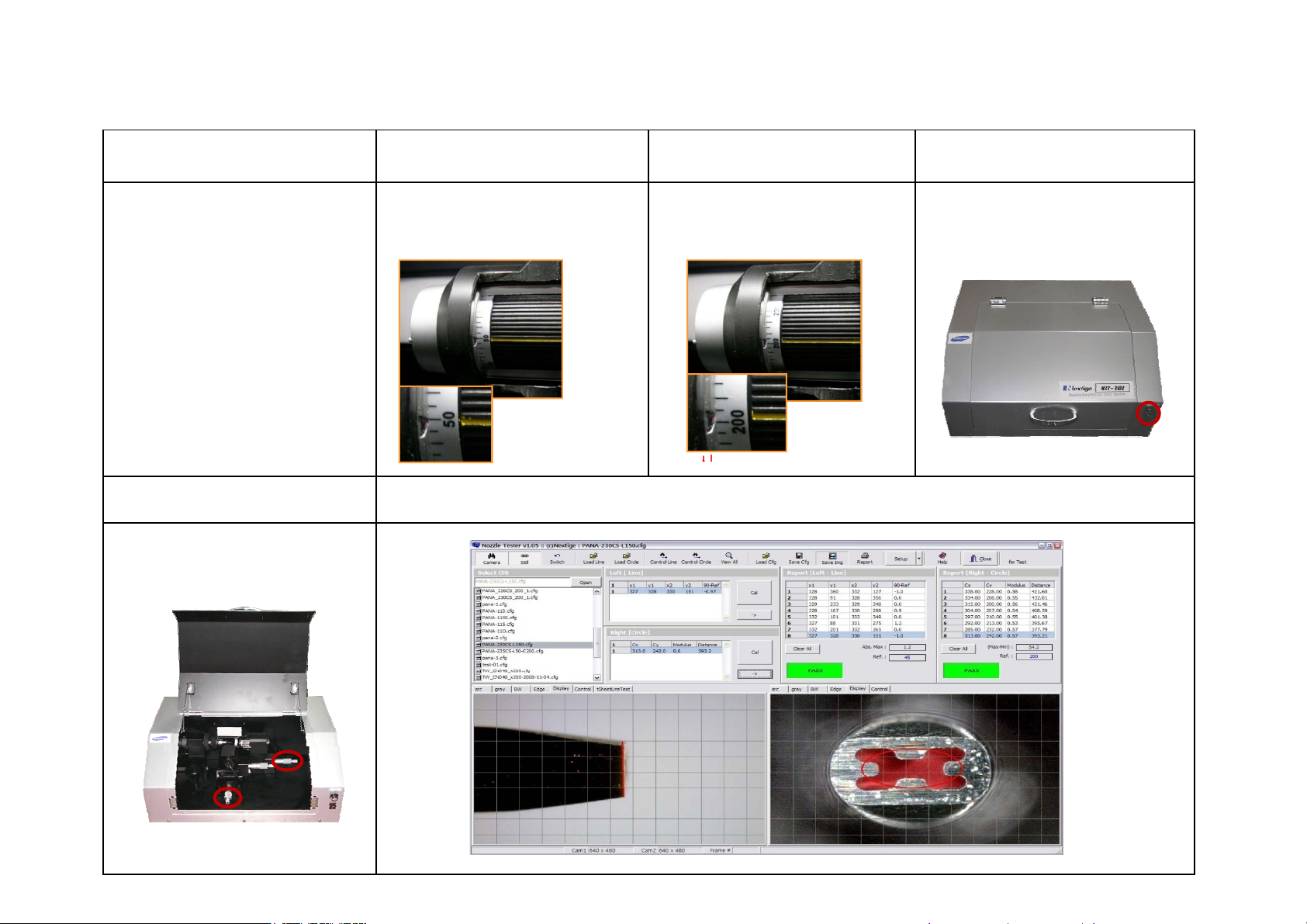

6.Panasonic : PANA-230CS Model 측정방법
1. File Load 2. Line Camera Adjust 3. Circle Camera Adjust 4. Red LED On
PANN-230CS_L150_wLed.cfg
L150:
Line Camera 150으로 조정
Cxx가 없으므로
Circle Camera 200으로 조정
wLed:
전면에 있는 VR을 돌려서 LED
On
.cfg File 이름 중
1) Lxx, Cxx가 있으면 xx(수)만
큼 조정, 없으면 Default
200
으로
Set
200
으로
Set
2) wLed 있으면 : LED On
3) Coff 있으면 : Camera LED
Off
초점 맞추기
(배율 : x150)
주의
:
사진은
50
이므로
무
시
초점 맞추기
(배율 : x200)
5.초점 조정 6. Chuck 손잡이를 45° 씩 회전하면서 측정(최대 8회 데이터 저장)
LM guide를 조정하여 초점을
맞춤
주의
:
사진은
50
이므로
무
시
맞춤

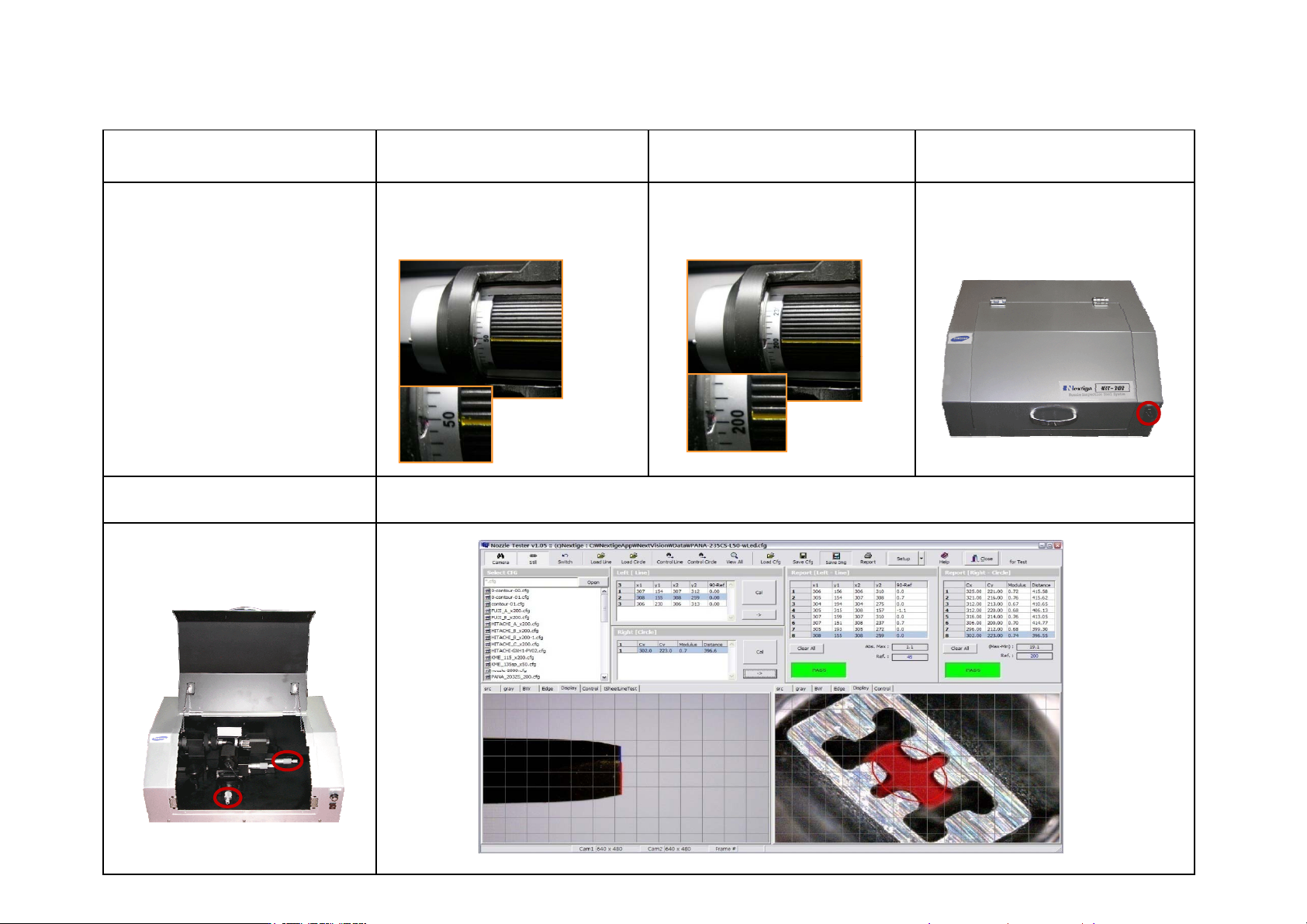

7.Panasonic : PANA-235CS Model 측정방법
1. File Load 2. Line Camera Adjust 3. Circle Camera Adjust 4. Red LED On
PANN-235CS-L50-wLed.cfg
L50:
Line Camera 50으로 조정
Cxx가 없으므로
Circle Camera 200으로 조정
wLed:
전면에 있는 VR을 돌려서 LED
On
.cfg File 이름 중
1) Lxx, Cxx가 있으면 xx(수)만
큼 조정, 없으면 Default
200
으로
Set
200
으로
Set
2) wLed 있으면 : LED On
3) Coff 있으면 : Camera LED
Off
초점 맞추기
(배율 : x50)
초점 맞추기
(배율 : x200)
5.초점 조정 6. Chuck 손잡이를 45° 씩 회전하면서 측정(최대 8회 데이터 저장)
LM guide를 조정하여 초점을
맞춤
맞춤
